适配16mm机臂的四轴无人机起落架结构

　　这套起落架结构针对小型四旋翼无人飞行器的起降支撑需求设计，核心适配直径16mm的圆形碳管机臂，是多旋翼无人机执行作业任务时不可或缺的地面支撑部件。在实际作业场景中，不管是户外航拍测绘、农林植保作业还是小型物流配送场景，无人机起降阶段都需要足够的离地间隙来避免机载云台、任务载荷、底部传感器直接接触地面，防止起降过程中碎石、杂草剐蹭损伤精密部件，同时抵消降落瞬间的冲击载荷，保护机身核心结构与电子元件。

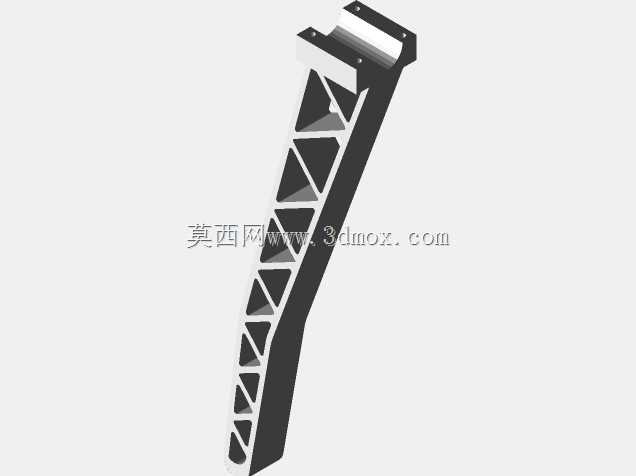

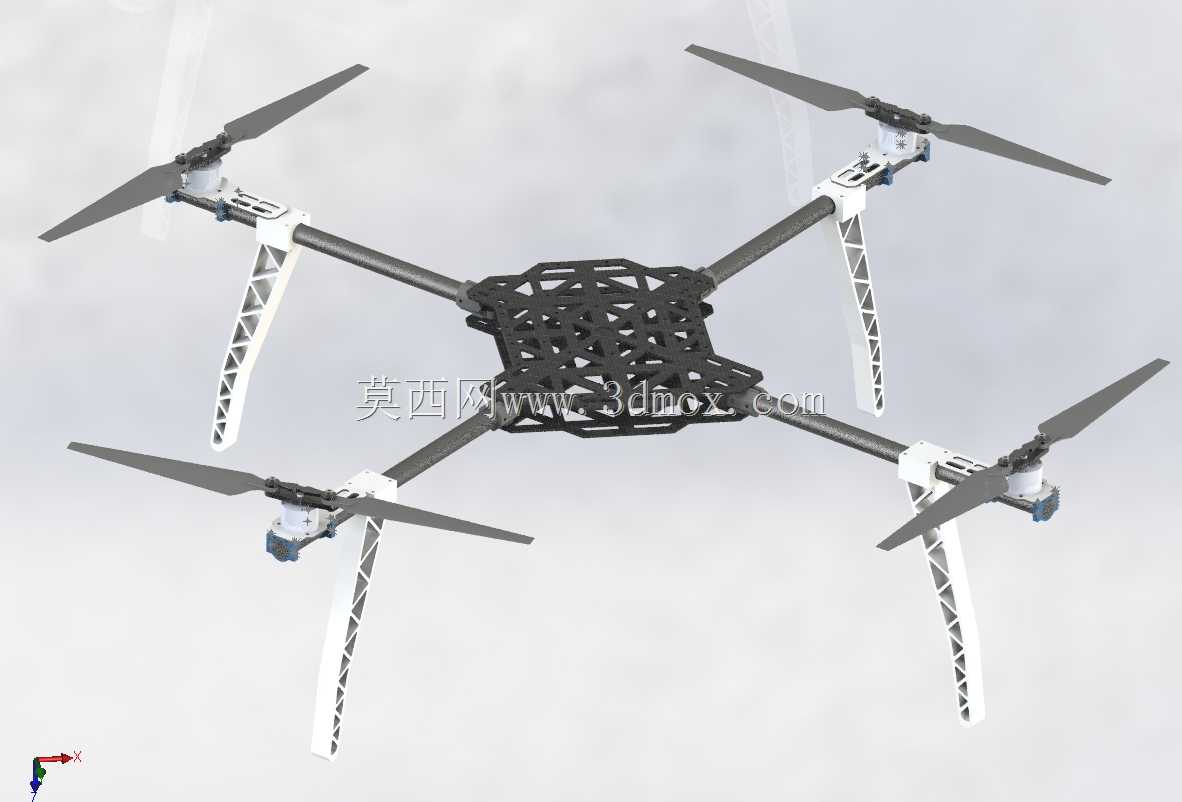

　　从功能特性来看，这套起落架采用四点支撑布局，四个支撑腿分别对应安装在四轴无人机的四根机臂靠近电机座的位置，相比中心板式起落架，这种分散式安装的结构不会遮挡机身下方的云台视野，也不会占用机身中心的电池、飞控安装空间，适配X型、十字型等多种常规四旋翼机架布局。支撑腿主体采用桁架式镂空结构设计，在保证纵向支撑强度的前提下尽可能降低结构自重，减少不必要的飞行负载，镂空的格构形式也能降低飞行过程中的风阻，减少乱流对飞行姿态的干扰。支撑腿底部做了加宽的触地端面设计，增大与地面的接触面积，在草地、硬化路面、轻微不平整的野外场地起降时都能保持稳定支撑，不会轻易出现侧翻情况。

　　设计过程中优先考虑了安装适配性与结构可靠性，安装位采用环抱式夹块结构，夹块内孔直径严格匹配16mm机臂的尺寸公差，安装时无需对原有碳管机臂做打孔、切削等二次加工，只需通过夹块的锁紧结构就能将起落架牢牢固定在机臂指定位置，用户可以根据自身载荷的离地需求灵活调整起落架在机臂上的安装位置，调整范围覆盖机臂从中心板到电机座之间的全部区间。结构强度方面，支撑腿的受力路径经过优化，纵向受力时载荷可以顺着桁架结构均匀传递到机臂夹块位置，不会出现局部应力集中的问题，常规降落冲击下不会出现结构断裂、塑性变形的情况，同时支撑腿的长度经过反复校核，安装后可以为机身底部提供足够的离地空间，即使搭载常规尺寸的三轴云台、测绘相机或者小型抛投装置，起降过程中也不会出现载荷擦地的问题。

　　从安装边界来看，这套起落架的夹块锁紧结构不会超出机臂外径3mm以上的范围，不会干涉机臂上的电调安装、线材走线，相邻机臂上的起落架支撑腿在飞行状态下不会互相干涉，也不会影响螺旋桨的下洗气流路径，避免因气流扰动增加不必要的飞行动耗。支撑腿的触地端采用平直端面设计，没有额外突出的尖锐结构，日常收纳、搬运过程中不会剐蹭操作人员或者收纳包内衬，拆卸也十分便捷，松开夹块的锁紧螺丝即可将整套起落架从机臂上拆下，不会在机臂表面留下压痕或者损伤。在实际装机测试中，这套起落架可以适配轴距在300mm到450mm区间的常规16mm机臂四旋翼无人机，不管是入门级航拍机型还是小型作业类机型，都能获得稳定的起降支撑效果，降落时可以抵消大部分垂直方向的冲击，减少冲击力传递到飞控、IMU等敏感元件上，降低传感器受冲击出现校准偏移的概率，间接提升飞行过程中的姿态稳定性。
