六旋翼无人机轻量化生成式中心机架结构

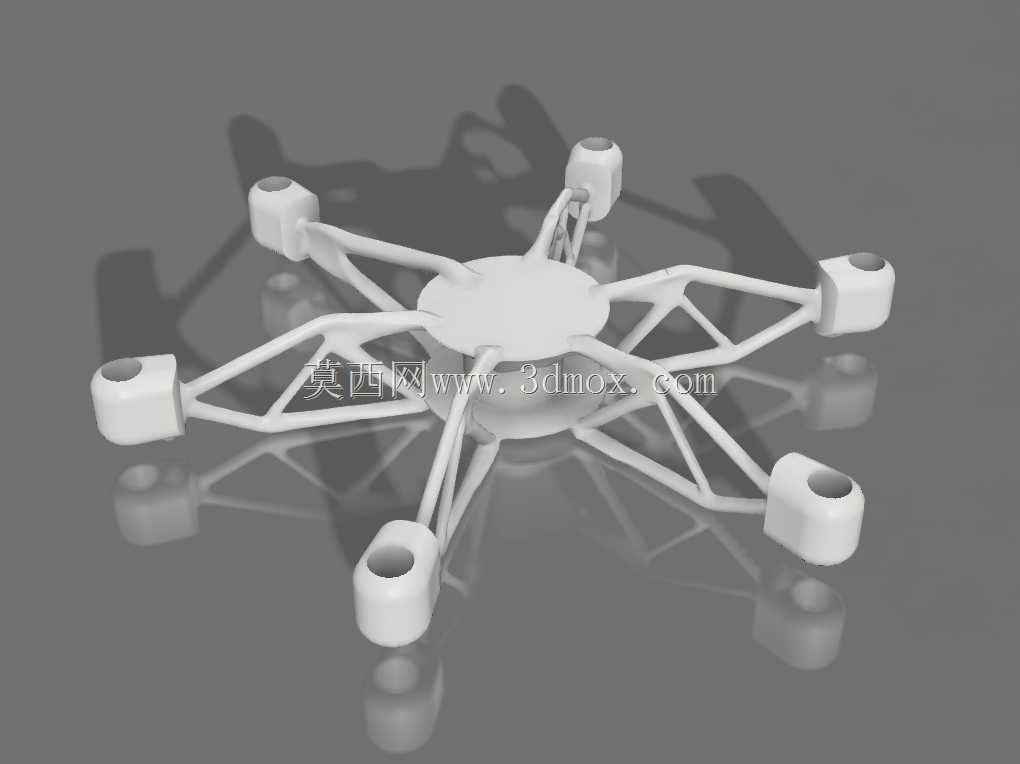

　　这套六旋翼无人机中心机架结构，面向低空巡检、航测作业、小型物资投送类多旋翼飞行平台的搭载需求设计，整体采用中心圆盘承载+辐射式机臂连接的布局，核心承载区位于机架中心位置，可直接适配飞控主板、电池仓、GPS模块、载荷挂载座的安装，所有安装点位的孔位边界均预留通用安装公差，能兼容市面上主流的多旋翼飞控硬件与动力电调的固定需求。从实际作业场景的适配性来看，该机架的六组机臂呈等角度辐射排布，相邻机臂夹角保持60度均匀分布，这种布局能让每组动力单元的拉力输出保持对称平衡，抵消单组动力的震动偏移，相比四旋翼结构，六组动力的冗余度更高，单组动力出现异常时，剩余动力仍能维持飞行器的姿态稳定，更适合对飞行可靠性要求较高的电力巡线、农林植保、

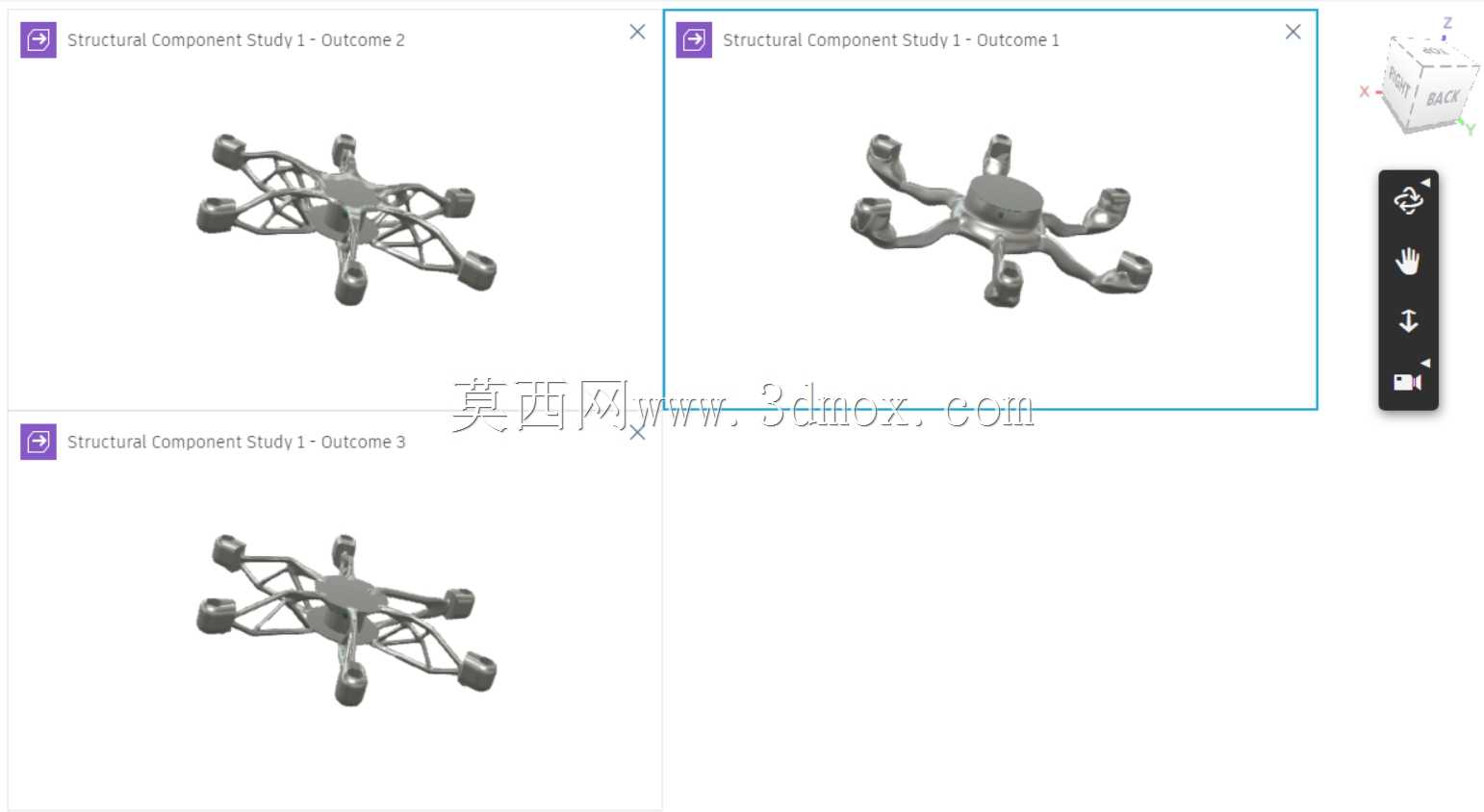

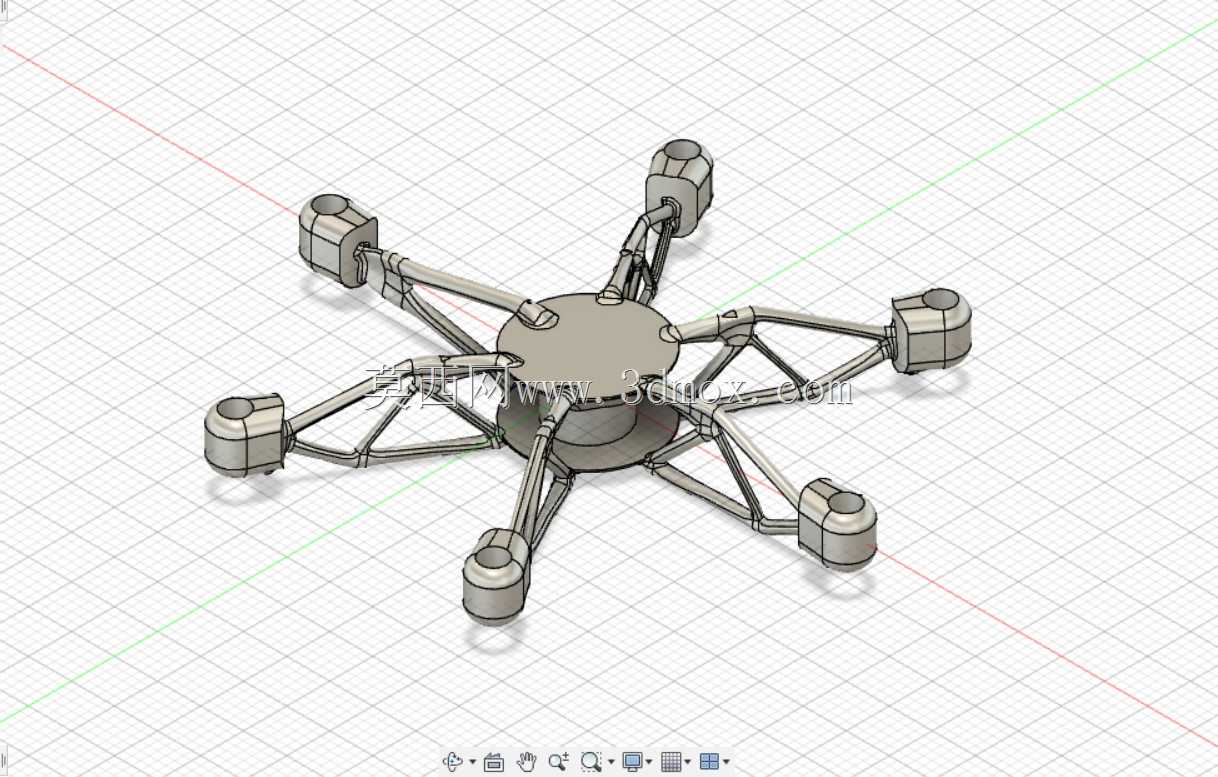

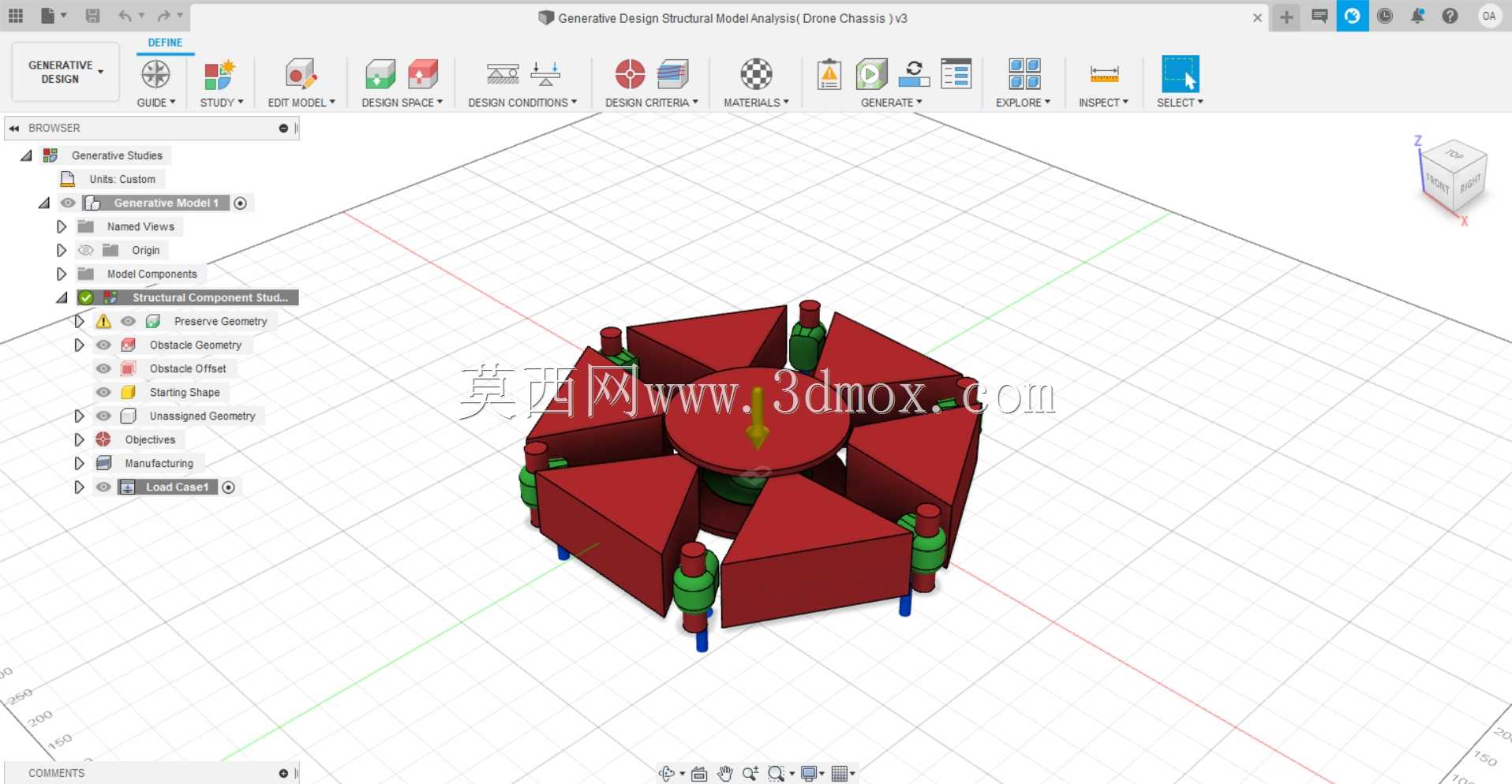

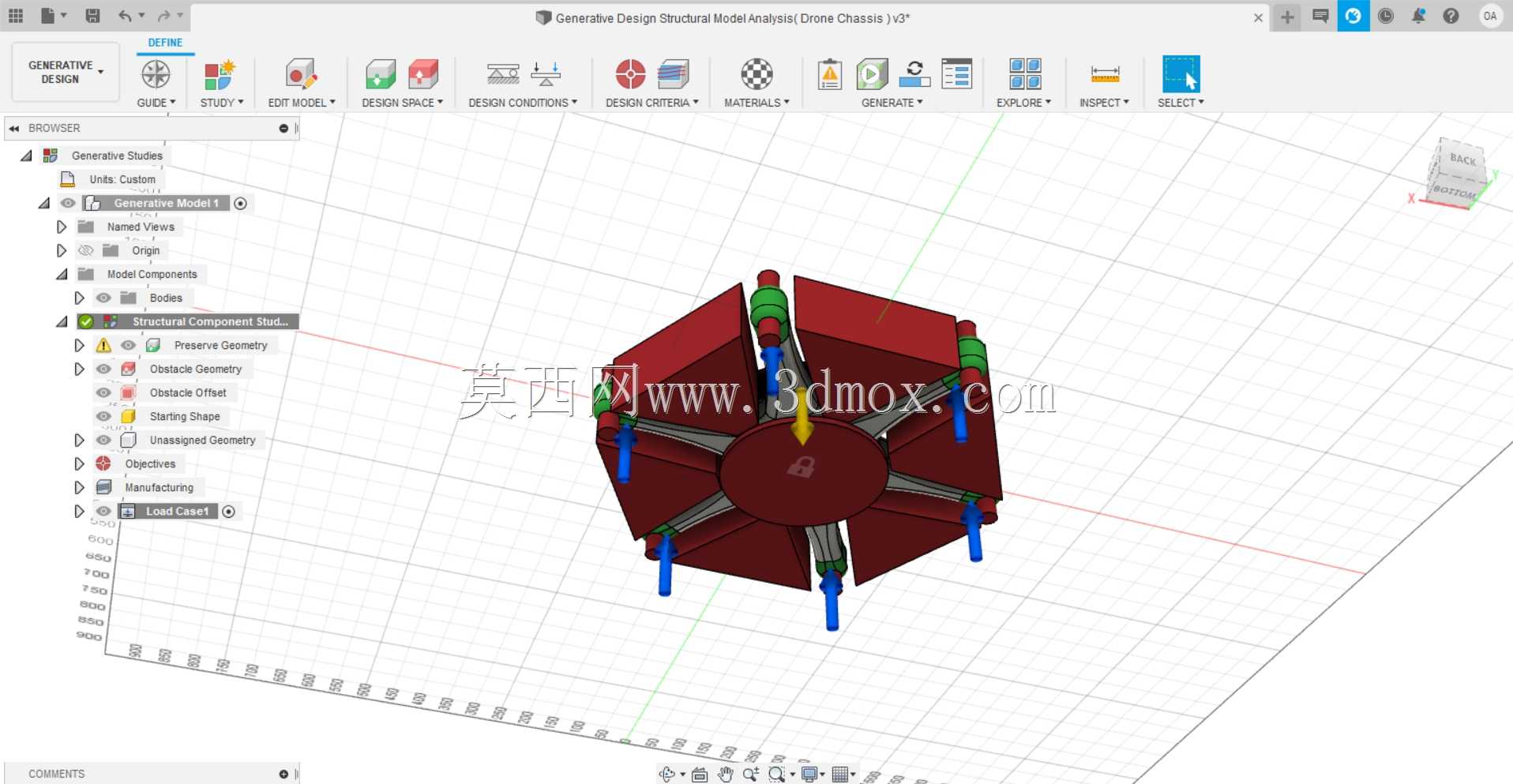

　　应急测绘等作业场景，避免空中动力失效导致的坠机风险。设计过程中采用生成式拓扑优化思路，在保证结构强度满足飞行载荷要求的前提下，对机臂与中心盘连接的非承载区域做了镂空减重处理，机臂部分采用桁架式受力结构，将材料集中分布在主受力传力路径上，既降低了机架整体的自重，又能保证机臂末端安装动力电机时的结构刚性，减少大油门飞行时的机臂共振问题，提升飞行姿态的控制精度。从安装边界来看，中心承载圆盘的直径适配常规3-5kg级起飞重量的多旋翼平台，机臂末端的电机安装座可适配标准规格的无刷电机固定孔距，机臂与中心盘的连接位置做了加强筋过渡，能承受飞行过程中急加速、急转向时的交变载荷，避免连接位置出现应力集中导致的结构断裂。

　　机架的中心区域预留了电池绑带的穿槽位，可直接固定不同容量的锂聚合物电池，底部预留了通用载荷挂点，可挂载云台相机、小型抛投器、测绘模块等作业载荷，挂点位置的受力经过优化，不会因为载荷重量偏移导致整机重心偏离中心轴线。在结构细节处理上，所有棱角位置均做了圆弧过渡，避免应力集中，机臂的桁架结构内部预留了电调走线的空间，可将动力线、信号线内置在结构内部，减少飞行过程中的风阻，同时避免线材外露被螺旋桨剐蹭的风险。中心盘的上层预留了减震球安装位，可直接搭载飞控减震板，过滤飞行过程中的高频震动，保证飞控传感器的采样精度，提升飞行稳定性。这套结构在设计时充分考虑了不同作业场景的适配性，不管是日常的航拍作业，还是复杂环境下的巡检任务，其结构强度、

　　重量控制、安装兼容性都能满足实际使用需求，生成式的结构设计也让材料利用率达到较高水平，在同等承载能力下比传统实心机架重量降低近四成，有效提升了飞行器的续航时间与载荷搭载能力。机臂的长度经过优化，既保证了相邻螺旋桨之间有足够的安全间隙，避免桨叶打桨的风险，又不会因为机臂过长导致结构刚性下降，整机的重心集中在中心盘位置，飞行时的姿态调整响应速度更快，操控手感跟手性更好。
