简易手动螺旋顶升承重支撑装置

　　这款手动螺旋顶升装置，核心依托梯形螺纹副的自锁特性实现承重顶升，区别于液压类顶升设备，不存在密封件老化泄漏、油路泄压的风险，即便长期处于承重静置状态，也能依靠螺纹啮合的机械锁止力保持支撑高度，在无外接动力源的野外检修、狭小空间作业场景下适配性极强。日常设备维保中，小型机电设备拆装、轻型构件临时就位、工装夹具高度微调都能用到这类装置，尤其是对支撑稳定性要求高、作业空间局促，无法容纳液压泵站或者大型起重设备的工位，这类纯机械结构的顶升装置优势十分明显。

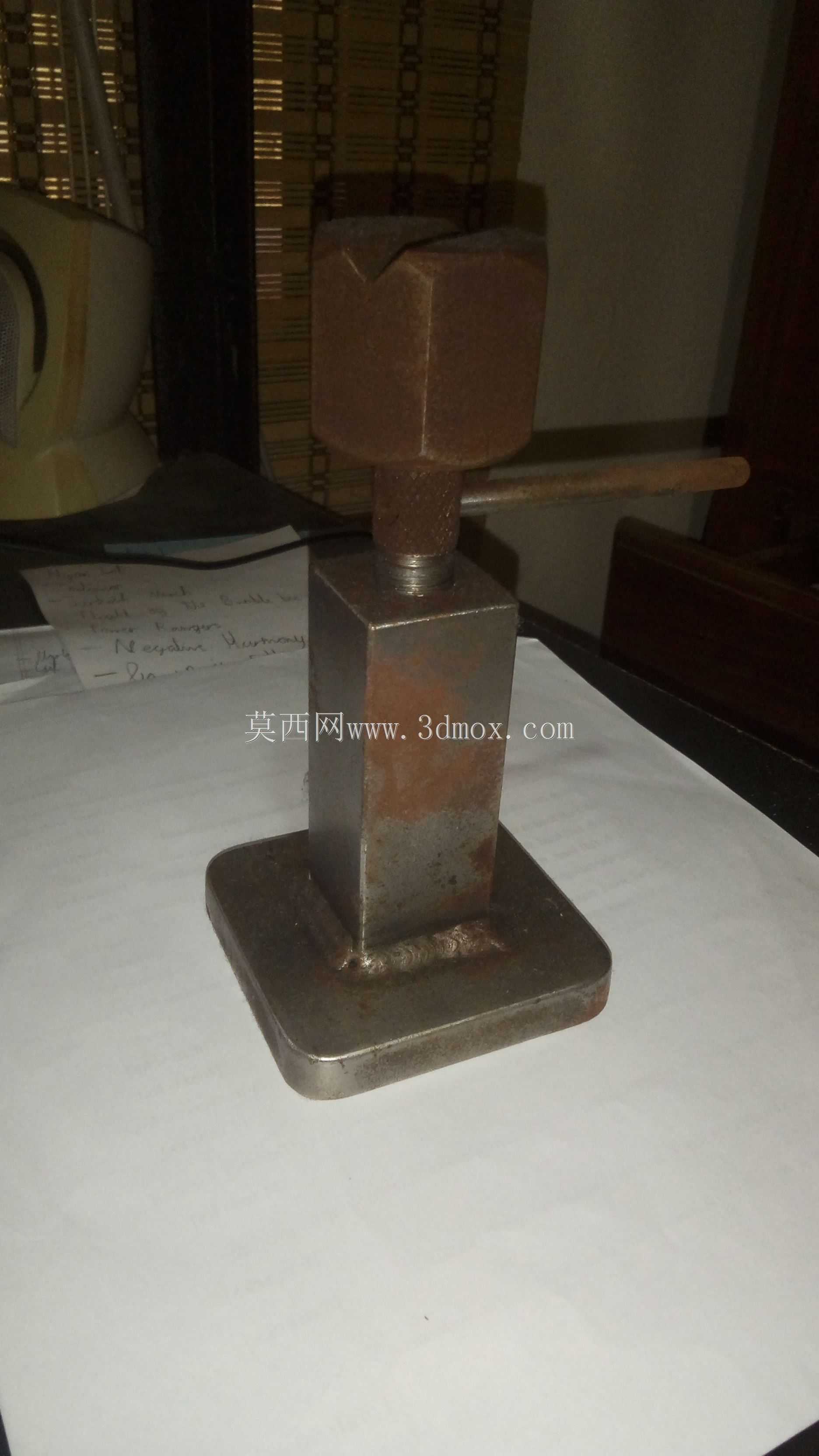

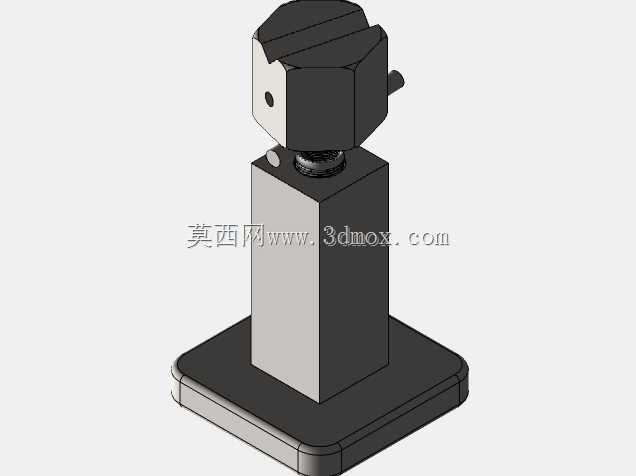

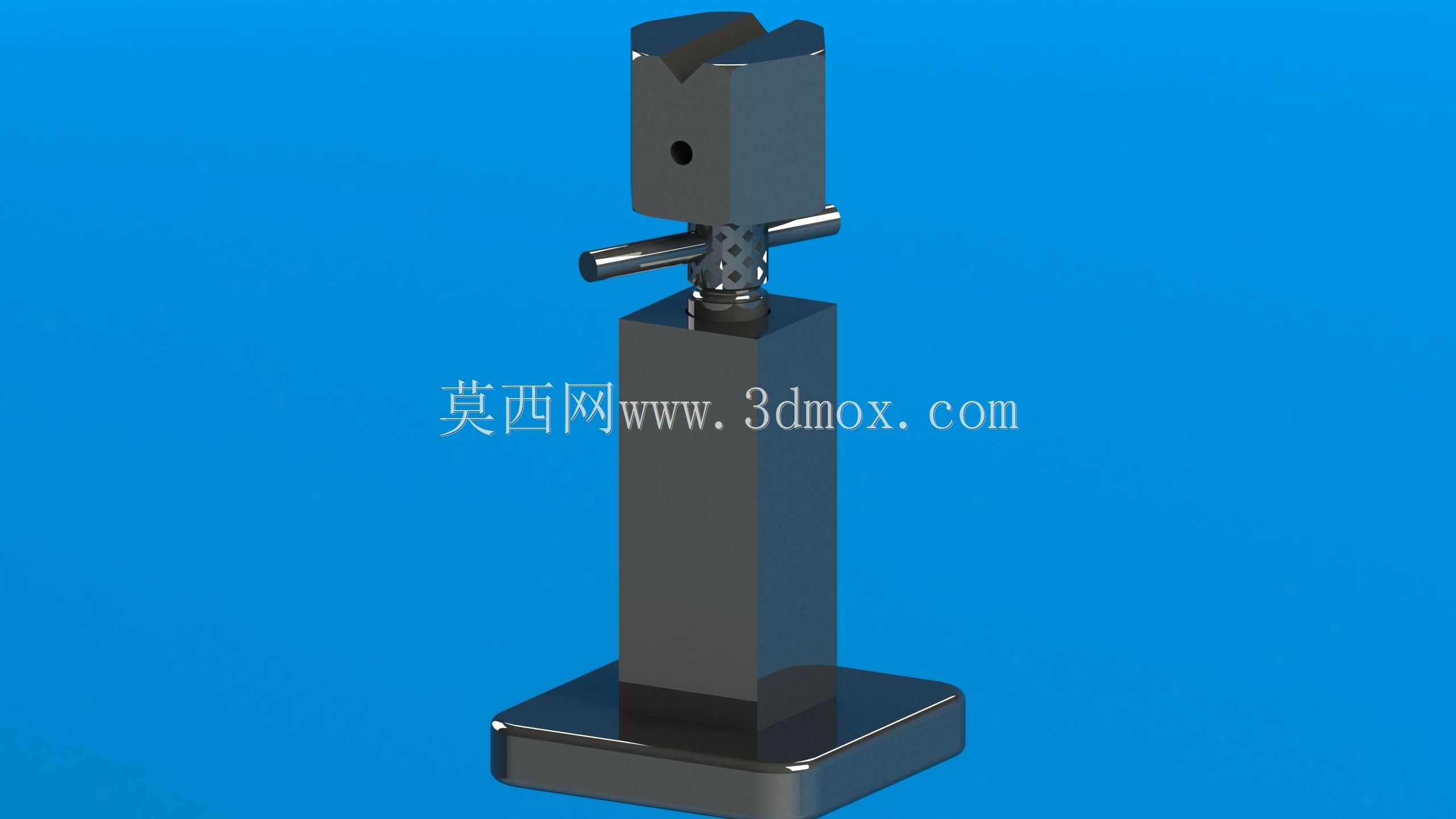

　　从结构设计逻辑来看，整个装置采用方柱式导向结构，没有额外加装导向套，直接将升降柱的方形截面与底座上的方形导向孔做滑动配合，方形截面自带防转特性，转动顶部操作杆驱动螺杆旋转时，升降柱只会沿轴向做直线升降动作，不会随螺杆同步转动，省去了额外的防转销、导向键等零件，既压缩了整体结构尺寸，也减少了易损点位。底座采用方形平板式结构，底部做了平面度加工处理，放置在硬质平整地面上时，整个底座平面完全贴合支撑面，不会出现局部应力集中导致的底座变形，底座与导向柱的衔接位置做了圆弧过渡处理，避免顶升承重时应力集中在衔接直角处出现焊缝开裂或者柱体断裂的问题。顶部承托头开有V型缺口，这个结构并非随意设计，当需要顶升圆轴类、管状工件时，V型缺口可以自动对中工件，防止顶升过程中工件侧向滑移，若顶升平面类构件，承托头的上端平面也能提供足够的接触面积，保证支撑受力均匀。

　　操作部分采用穿杆式设计，操作杆直接穿过螺杆上部的径向通孔，不需要额外做铰接或者快拆结构，作业时可以根据所需操作力的大小，选择不同长度的穿杆，利用杠杆原理降低操作扭矩，闲置时可以将操作杆抽出或者转至与柱体平行的位置，减少存放占用的空间。螺纹副选择的是大螺距梯形螺纹，一方面梯形螺纹的牙根强度高，承重时螺纹牙的剪切、弯曲应力都在材料许用范围内，另一方面大螺距设计可以提升顶升效率，每转动一圈操作杆，升降柱的行进距离更大，减少空行程的操作时间，同时梯形螺纹的自锁条件满足导程角小于当量摩擦角的要求，即便承受额定载荷，也不会出现载荷驱动螺杆反转导致的回落问题，不需要额外加装锁止销或者制动结构。

　　从安装与使用边界来看，整个装置的底座尺寸控制在常规手动工具的收纳范围内，不需要额外做地脚固定，直接放置在平整硬质支撑面上即可使用，作业时需要保证支撑面的抗压强度足够，避免底座下陷导致倾斜。升降柱的全升状态下，螺杆与导向孔的啮合长度保留了足够的安全余量，不会出现螺杆脱出导向孔的问题，承托头的V型缺口角度适配常规直径的圆轴类工件，若需要支撑异形工件，也可以在承托头上加装适配的垫块扩展使用场景。整个装置的所有零件都采用金属切削加工成型，没有冲压、焊接的薄壁结构，表面做了氧化防锈处理，即便在潮湿的车间环境下存放，也不会轻易出现锈蚀卡滞的问题，日常维护只需要定期在螺纹副、导向配合面涂抹润滑脂，就能保证操作顺畅，延长使用寿命。

　　实际使用中需要注意，这类螺旋顶升装置适合静态承重支撑，不适合长时间带载频繁升降作业，也不能超额定载荷使用，因为螺纹副的磨损会随着载荷增大、使用频率提升而加快，一旦螺纹磨损量超过安全阈值，就会出现滑牙风险。作业前需要检查操作杆与螺杆通孔的配合间隙，若间隙过大需要及时更换操作杆，避免施力时操作杆滑脱伤人；升降过程中要保持装置垂直受力，不能侧向敲击承托头或者斜向承重，否则会导致导向柱憋卡，甚至出现柱体弯曲变形的问题。相较于剪式、液压式的同吨位顶升装置，这款结构的零件数量更少，加工难度更低，普通的机加工车间就能完成全部零件的加工制作，后期维修更换零件也十分方便，不需要专用的密封件、液压配件，适合作为车间常备的维保工具，也可以作为工装夹具的高度调节模块，集成到各类非标工装中使用。
