手摇式织物拉伸性能测试装置结构设计

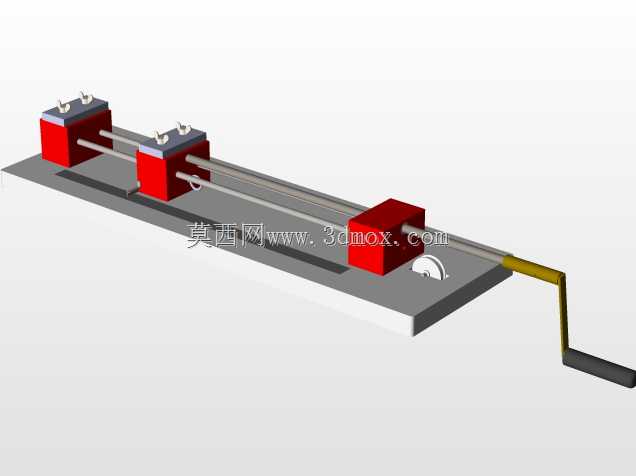

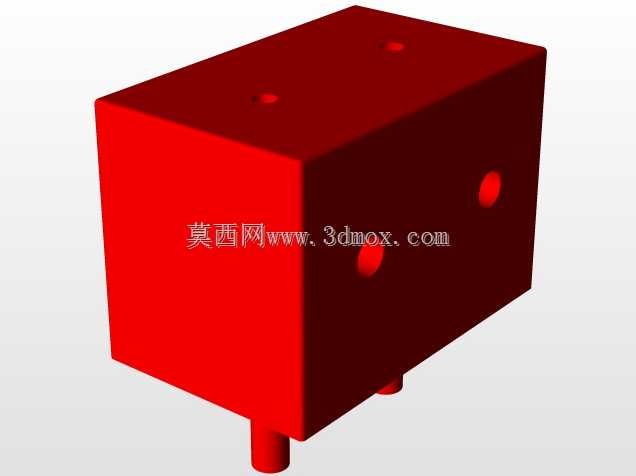

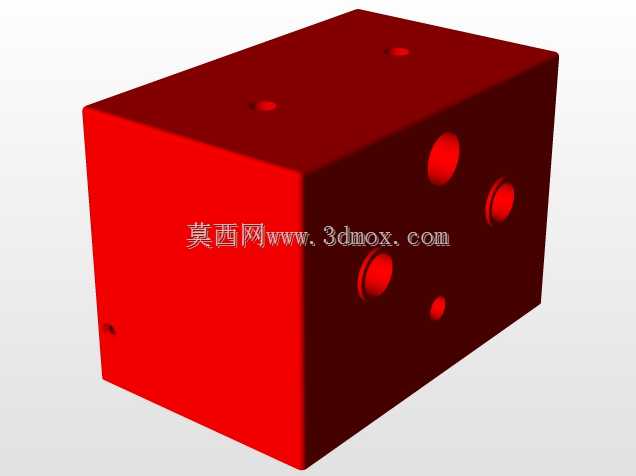

　　在纺织面料品控环节，针织与机织物的拉伸回复性能是判定面料耐用性、形变恢复能力的核心指标，多数小型纺织加工厂、面料检测点位并不配备高成本的全自动电子强力机，这类手动驱动的织物伸长测试装置刚好适配小批量试样、现场快速抽检的使用场景，不需要外接气源、电源，仅靠手动摇转驱动机构就能完成试样装夹与拉伸测试，对作业场地的适配性极强。整套装置的承载基体采用平直矩形金属平台结构，平台上平行铺设两根光轴导轨作为滑动副的导向支撑，导轨上共设置三组滑动夹持座，靠近摇柄的一端为固定夹持座，中间与远端的两组夹持座可沿导轨轴向滑动，三组夹持座的结构完全一致，每个夹持座上方都设置了快速压紧夹具，夹具的压合面做了滚花防滑处理，装夹织物试样时，

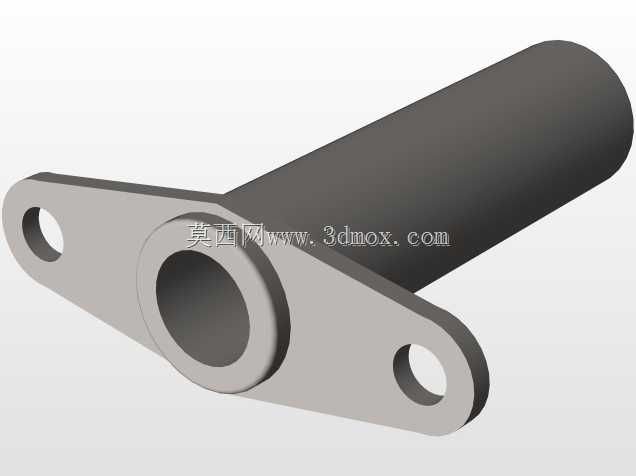

　　只需要将试样的两端分别卡入对应夹持座的压块下方，拧动夹具上的蝶形螺钉就能将试样完全压紧，避免拉伸过程中试样出现滑移、脱夹的问题，保证测试数据的可靠性。驱动部分采用曲柄摇柄配合丝杠传动的结构，摇柄通过连接轴与平台内部的传动丝杠相连，摇动摇柄时丝杠会带动滑动夹持座沿导轨做轴向平移，从而对装夹在夹持座之间的织物试样施加匀速的拉伸载荷，摇柄的握持部分套有防滑绝缘套，长时间操作也不会出现磨手、打滑的问题。设计这套装置时，首先考虑的是装夹的通用性，夹持座的压块开合行程设置为15mm，既可以装夹薄型的针织汗布、机织衬衫面料，也能装夹厚度较大的牛仔布、帆布类试样，不需要额外更换夹具配件；其次是导向结构的精度，两根光轴导轨与夹持座底部的直线轴承配合，

　　滑动过程中无卡滞、无径向晃动，保证拉伸力始终沿试样的轴向施加，不会因为夹持座偏斜导致试样受力不均，出现提前断裂、测试数据失真的问题。从安装边界来看，整套装置的平台长度约为600mm，宽度约为180mm，摇柄完全展开时的最大外伸尺寸为120mm，放置在常规的检测工作台面上即可使用，不需要额外做地基固定，平台底部设置了四个橡胶防滑脚垫，摇动摇柄时装置不会出现移位、翘边的情况。装置的整体结构没有复杂的电子元器件，所有传动部件都暴露在可视范围内，日常维护只需要定期给光轴、丝杠涂抹润滑脂即可，故障率极低，非常适合小型纺织生产车间、面料贸易商的现场快速检测使用，不需要专门的检测人员操作，

　　普通质检人员经过简单讲解就能独立完成试样装夹与拉伸测试工作。在实际使用过程中，操作人员可以根据待测试样的检测标准，调整两组滑动夹持座之间的初始装夹距离，适配不同标距要求的拉伸测试，比如测试针织物的松弛回复性能时，可以将初始标距调整为100mm，拉伸到设定伸长量后保持一定时间，再松开夹具观察试样的回缩量；测试机织物的断裂强力时，可以持续摇动摇柄直到试样断裂，通过导轨旁的刻度标识直接读取试样的断裂伸长率数值，不需要额外搭配数显采集设备就能完成基础的性能判定。整套装置的夹持座采用分体式装配结构，如果某个夹持座的夹具出现磨损，只需要单独更换对应的压块或者紧固螺钉即可，不需要整体更换滑动座，后期维护成本极低，平台表面做了喷塑防锈处理，长期在纺织车间多飞絮、高湿度的环境下使用也不会出现锈蚀掉漆的问题。
