龙门式数控加工机架结构设计方案

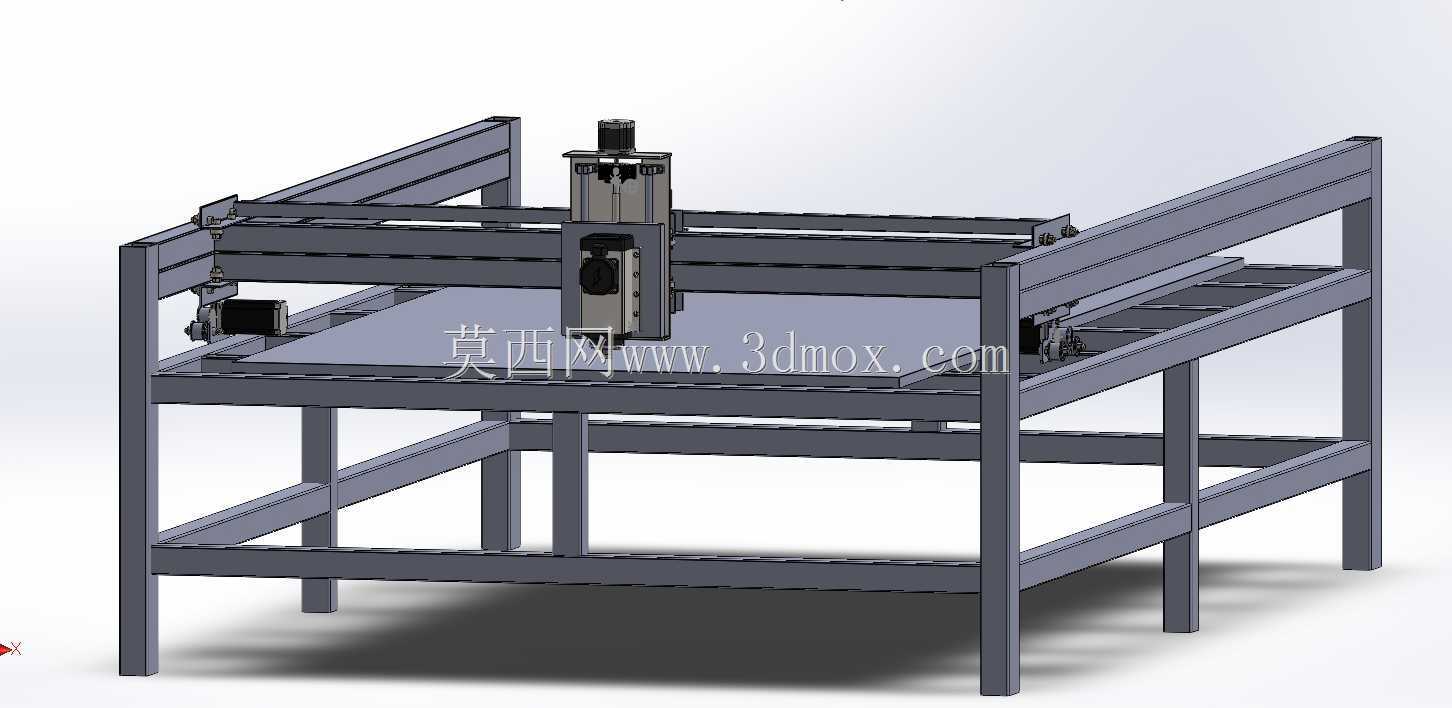

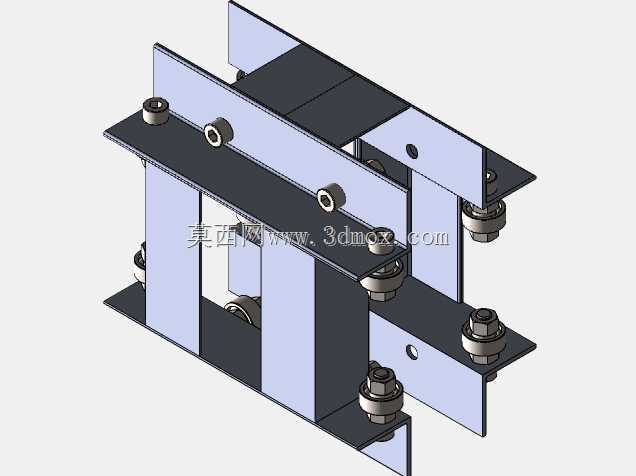

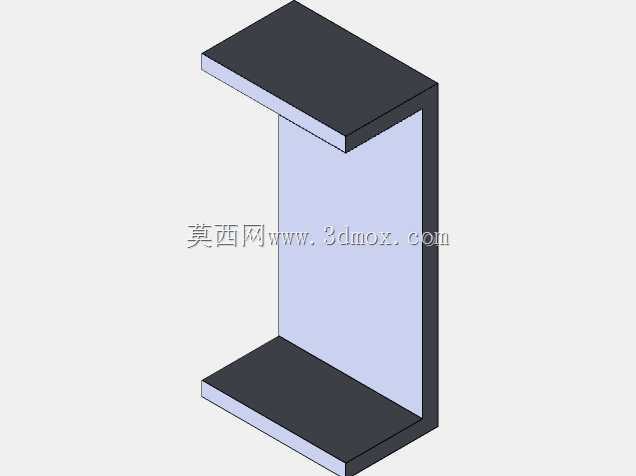

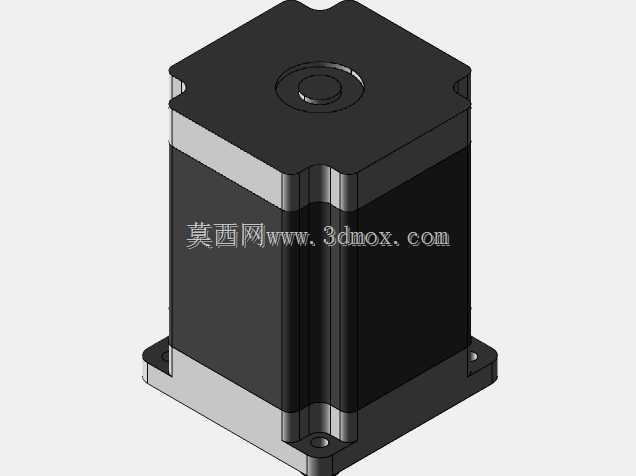

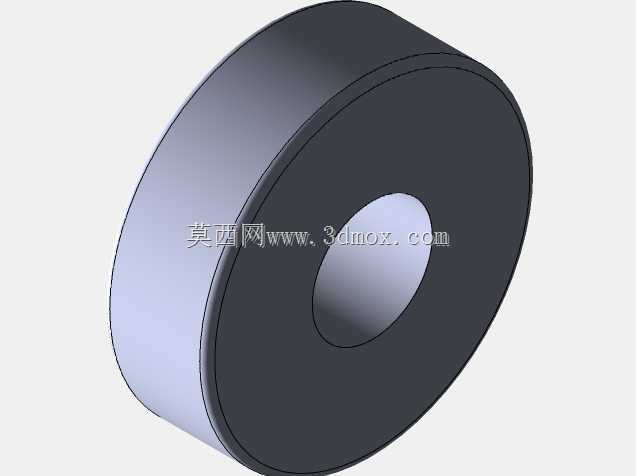

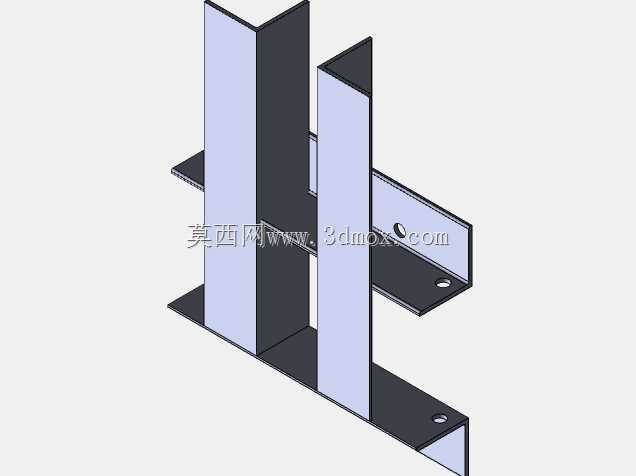

　　这套龙门式数控加工机架的结构设计，核心面向中小型板材的平面铣削、雕刻、轻量切削加工场景，常见于广告标识加工、小型木工板材开料、软金属薄板铣切、工艺件雕铣等作业场景，适配小批量定制化加工的生产需求，可安置在常规小型加工车间、个体加工作坊的平整硬化地面上，无需额外做重型设备基础预埋，降低了场地部署的门槛。从结构布局来看，整体采用方管型材焊接拼合的框架形式，底部为双层方管拼焊的支撑底座，四条竖向方管立柱直接承接顶部的双横梁导向结构，X轴向传动组件布置在两侧横梁上，带动搭载主轴的滑座实现横向移动，Y轴向传动组件集成在工作台下方的支撑框架内，带动工作台实现纵向进给，Z轴滑台搭载加工主轴实现垂向的进给运动，

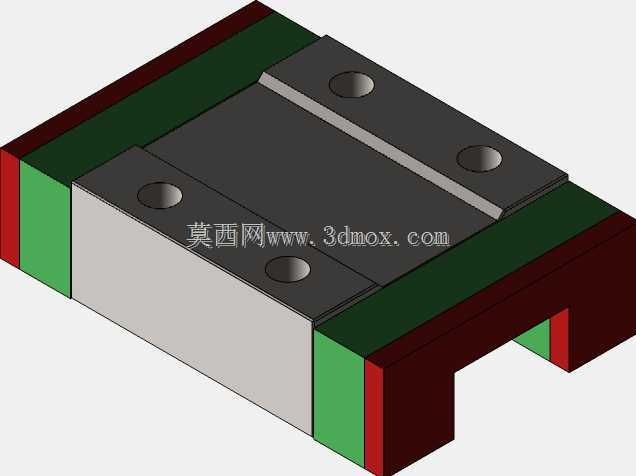

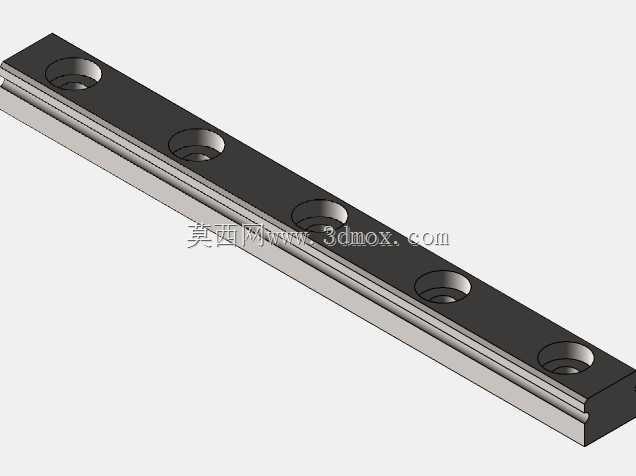

　　三轴的运动行程覆盖常规1220*2440mm标准板材的加工范围，整体安装边界控制在长2.8米、宽1.6米、高1.5米左右，预留出了周边操作、维护的操作空间，不会占用过多车间场地。设计过程中优先考虑了框架的刚性表现，所有型材拼接位置均采用满焊处理后做时效去应力，避免长期加工受力出现框架变形影响加工精度，横梁部分采用加厚方管截面，减少滑座高速移动时的横梁挠度变形，保证主轴加工时的切削稳定性。工作台面采用平整钢板铺设，预留了T型槽安装位或者工装夹具固定孔位，可根据加工需求搭配不同的夹具固定待加工工件，适配不同材质、不同外形工件的装夹需求。传动部分的安装基准面在焊接后统一做铣削加工处理，保证导轨、丝杠安装的平面度与平行度，

　　降低运动过程中的卡顿、爬行问题，提升进给运动的平稳性。框架底部预留了可调脚杯的安装位置，可根据地面平整度调整机架水平，抵消地面不平整带来的框架扭曲问题，进一步保障加工精度。整体结构没有冗余的设计部件，所有型材选型均围绕刚性需求与成本控制平衡，既满足轻量切削的刚性要求，又控制了整体机架的自重，方便设备的运输与现场组装调试，同时各轴的传动组件、线缆拖链均预留了安装空间，后续可根据加工需求更换不同功率的加工主轴、不同精度等级的导轨丝杠组件，拓展设备的加工能力，适配从软质材料雕刻到轻量金属切削的不同加工需求。
