双功能龙门式数控加工设备结构设计

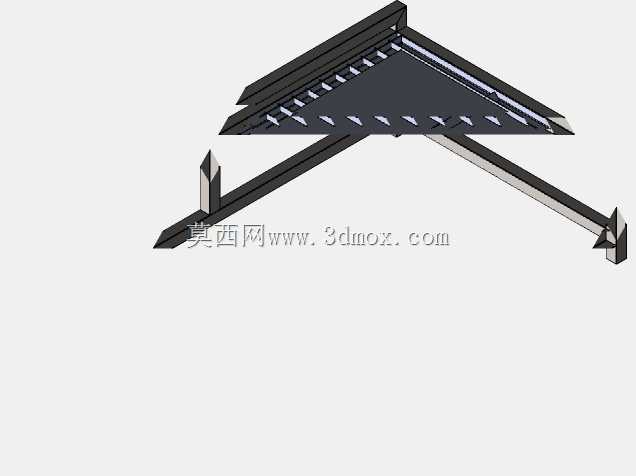

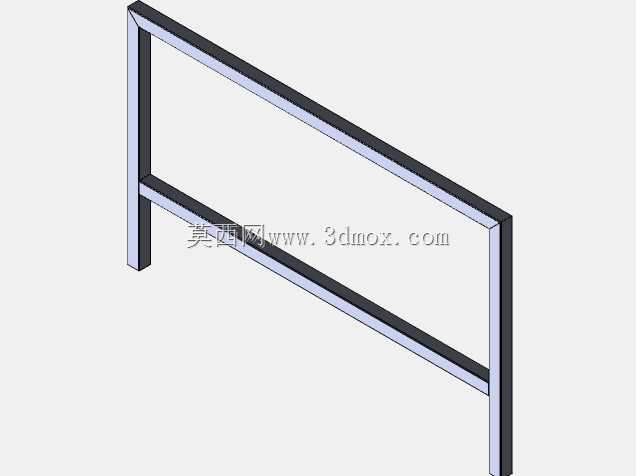

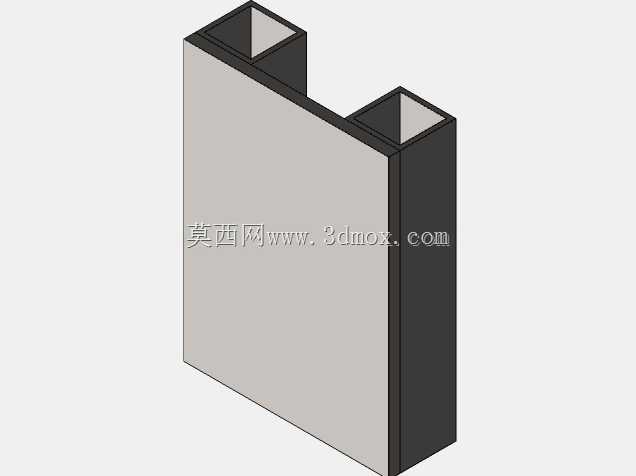

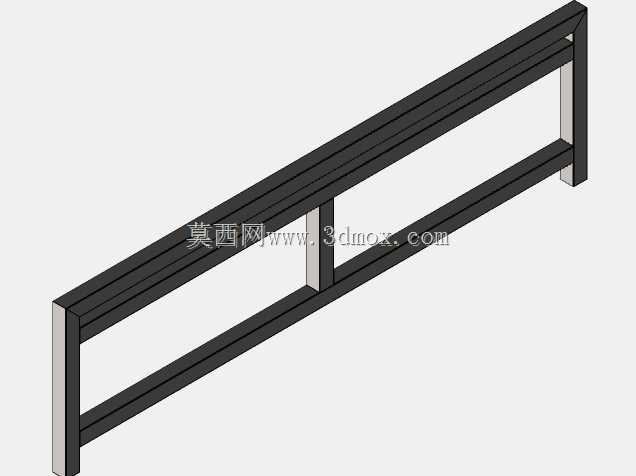

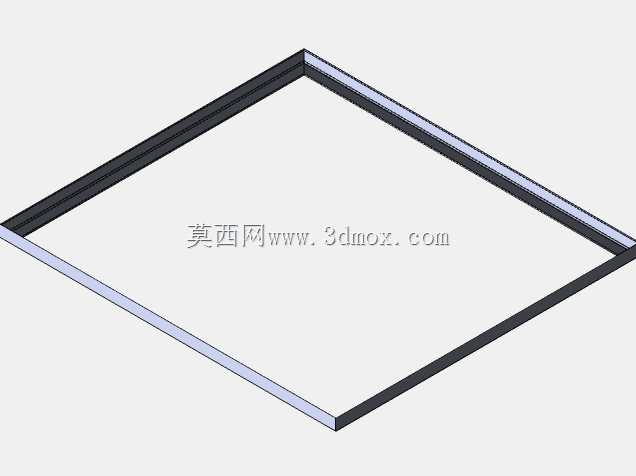

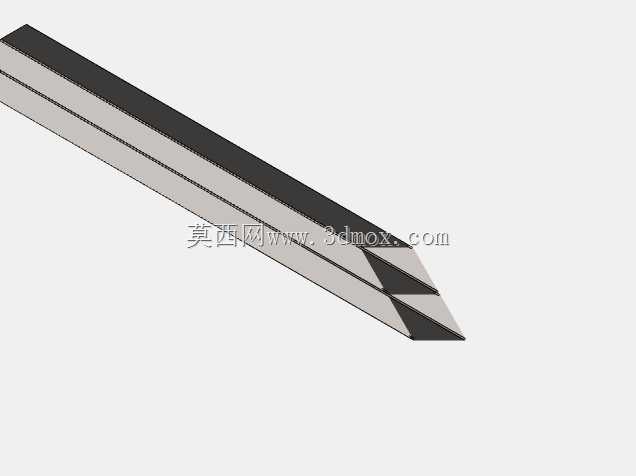

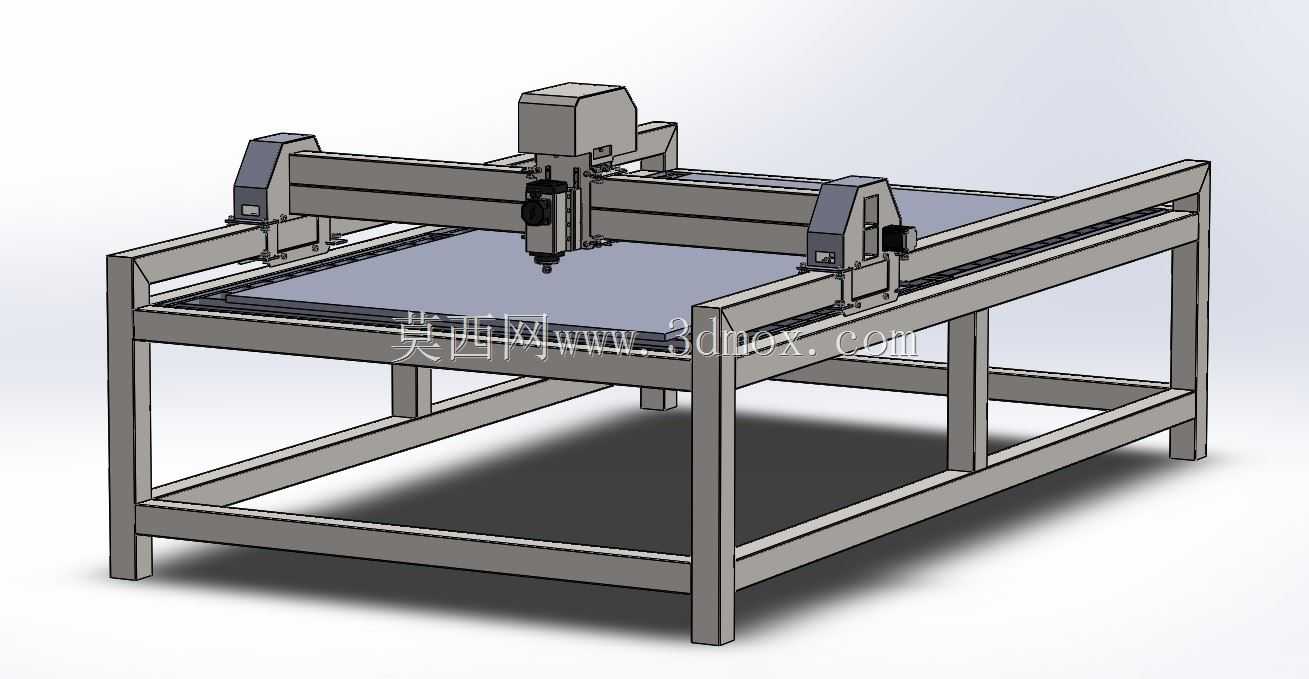

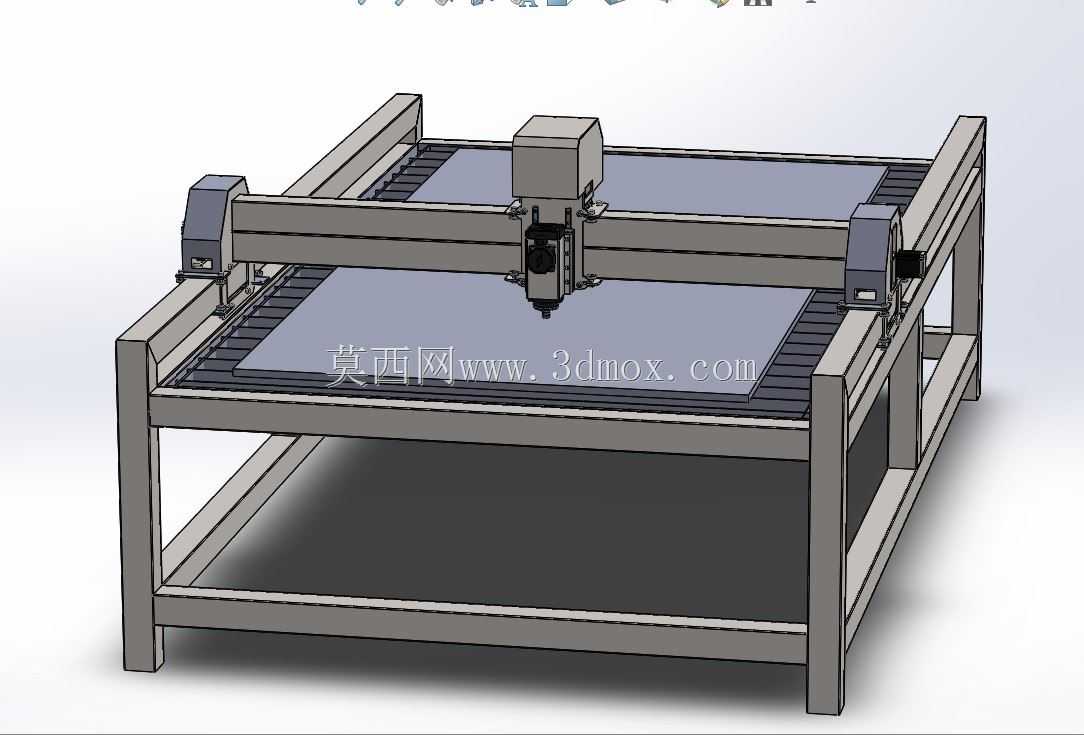

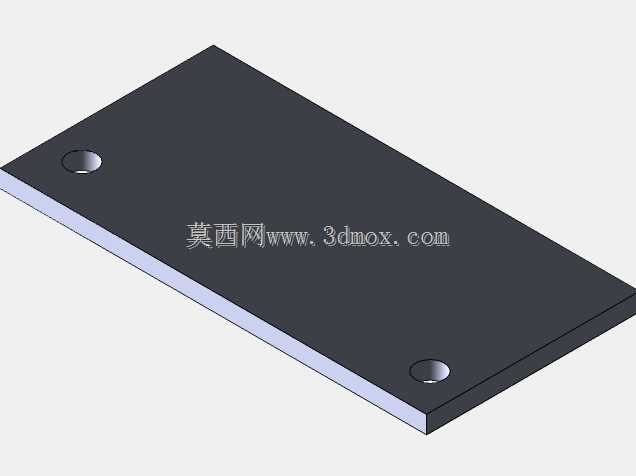

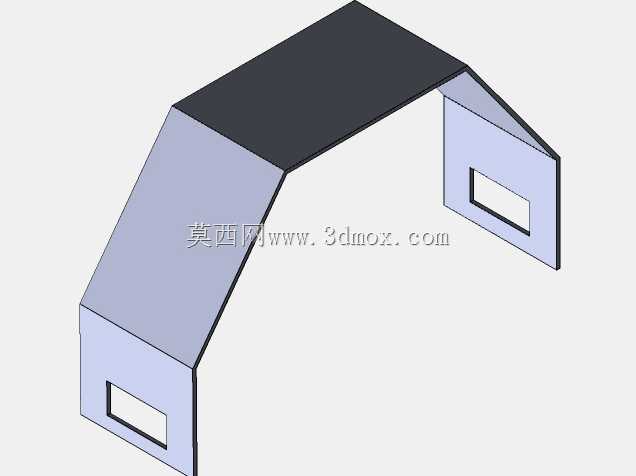

　　这款龙门架构的数控加工设备，在结构设计阶段就瞄准了中小幅面板材的多工序加工需求，打破了传统单功能数控设备的应用局限，可同时覆盖非金属板材的铣削路由加工与薄金属板材的等离子切割作业，适配广告标识制作、小型五金件下料、工艺礼品加工、家装板材裁切等多个场景的加工需求。设备整体采用方管焊接的一体式床身框架，底部通过六根支撑腿落地，安装时仅需保证地面平面度误差在每米2mm以内即可完成调平，无需额外浇筑混凝土安装基础，整体占地边界控制在长2.2米、宽1.6米、高1.1米范围内，能够适配多数小型加工车间、个体加工门店的场地摆放要求，龙门横梁的有效加工行程覆盖1.2米×2米的标准板材幅面，可直接适配市面上常规尺寸的亚克力、PVC、薄钢板、

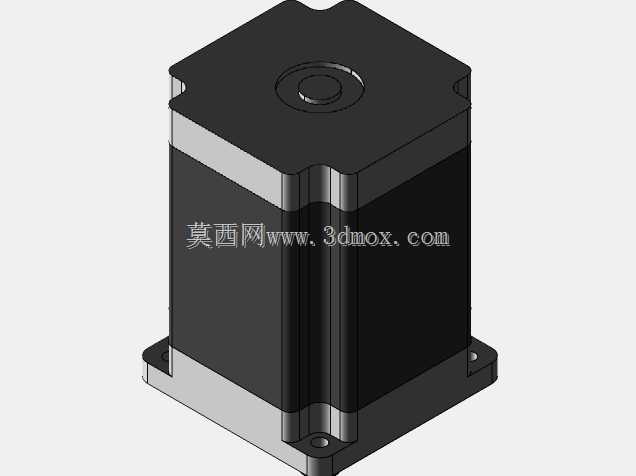

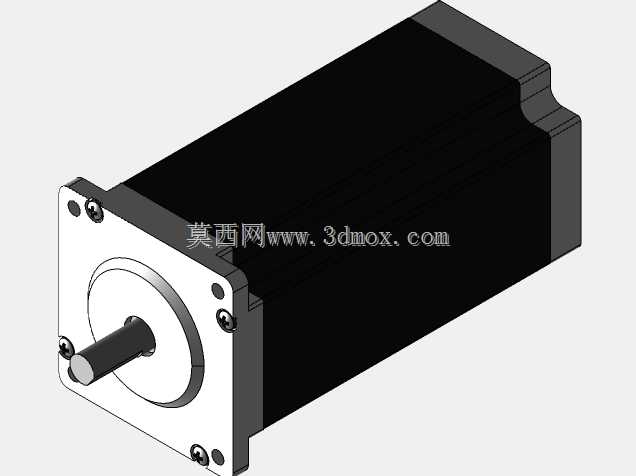

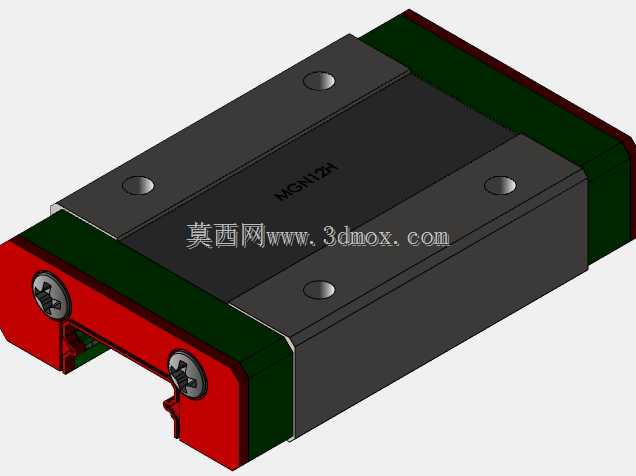

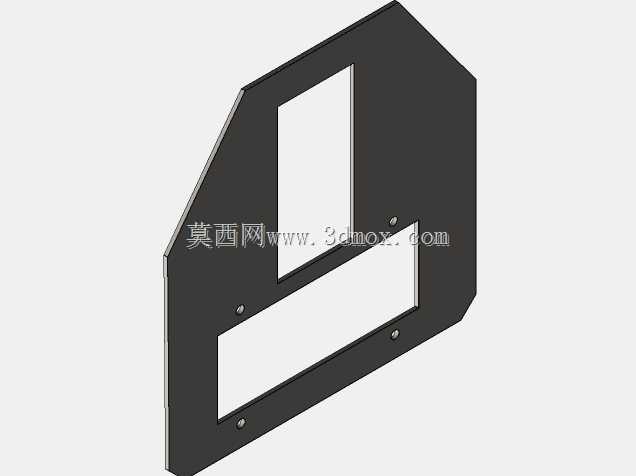

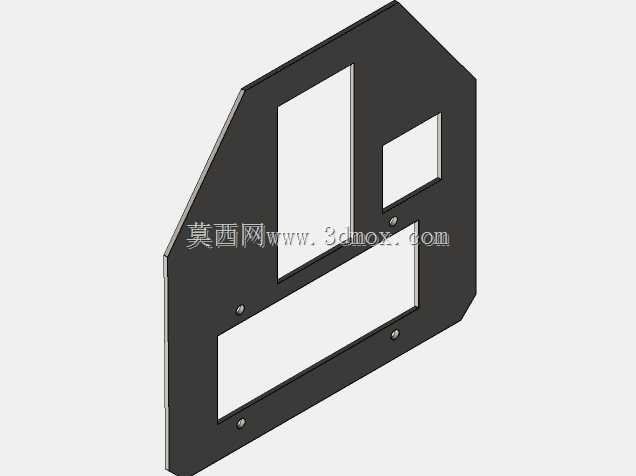

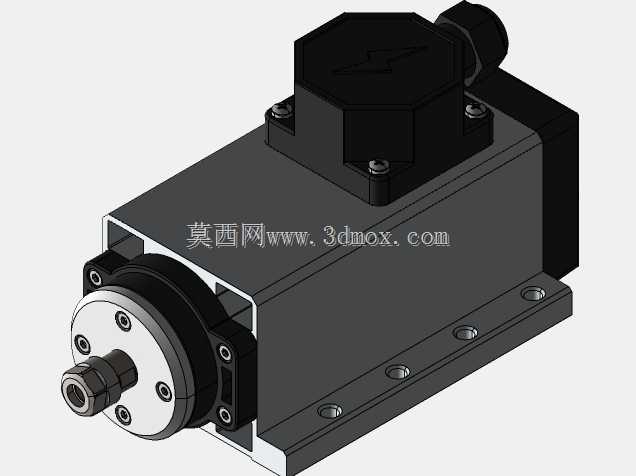

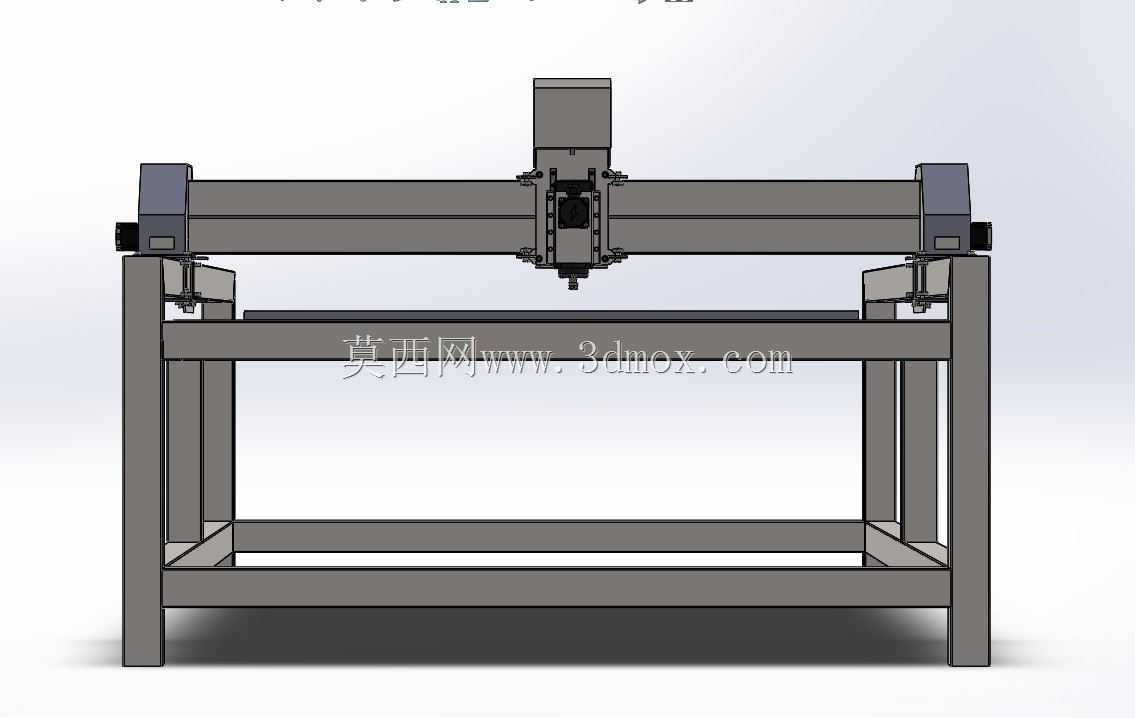

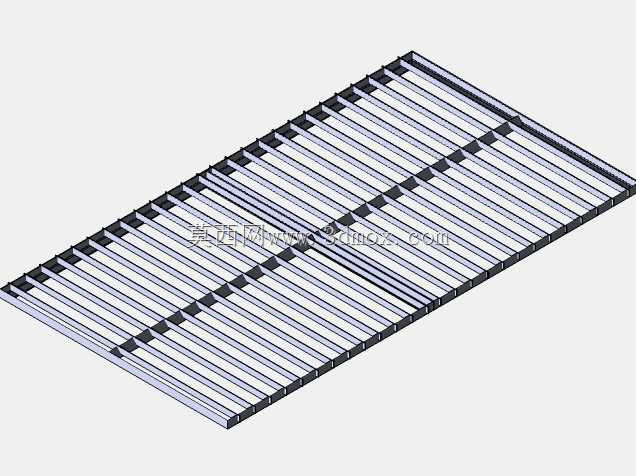

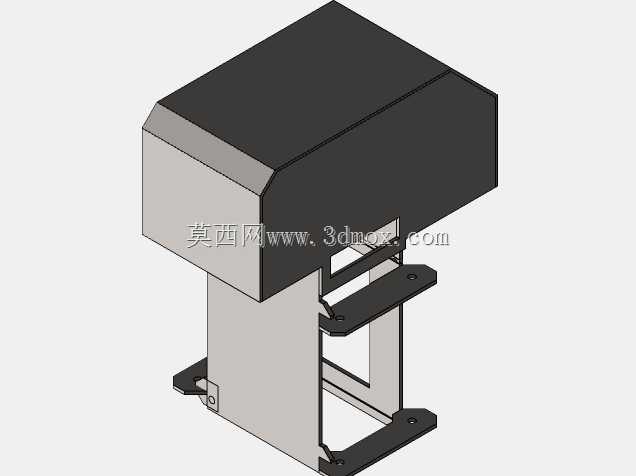

　　铝板等原材料，减少余料浪费。横梁部分采用双侧同步驱动的安装布局，驱动模组隐藏安装在横梁两侧的支撑座内部，加工头通过滑动模组挂载在横梁导轨上，可实现X、Y、Z三个轴向的精准进给，Z轴行程预留150mm的调节空间，既可以满足路由加工时不同深度铣削的下刀需求，也能适配等离子切割时的割炬高度调节要求，切换加工功能时仅需更换对应的加工头模组，无需重新校准设备整体坐标系，大幅缩短工序切换的准备时间。床身的工作台面采用栅格状支撑结构，在路由加工时可搭配真空吸附垫板固定非金属板材，等离子切割时栅格间隙可引导熔渣掉落，避免切割渣堆积在台面上损伤加工工件。两侧的龙门支撑座与床身导轨采用滑块锁紧定位，长期运行出现精度偏差时，

　　可通过调整导轨侧的顶丝快速校准反向间隙，日常维护仅需定期给导轨、丝杠加注润滑脂即可，无需复杂的专业维保操作。设计过程中特意将电控走线全部隐藏在方管框架的内部空腔中，既避免加工过程中切屑、粉尘磨损线缆外层，也让设备整体外观更整洁，减少车间布线的安全隐患。设备的龙门移动速度最高可设定到每分钟12米，路由加工时进给速度可根据刀具材质、加工材料调整在0.5-6米每分钟区间，等离子切割薄钢板时进给速度可匹配等离子电源的输出功率调整，兼顾加工效率与切口质量。
