简约方形金属环结构设计方案

　　这类方形环形构件在实际应用中覆盖多个场景，既可以作为首饰类的装饰基底配件，也可作为小型设备中的限位衬垫、装饰压圈使用，部分对外观质感要求较高的小型电子设备外壳拼接处，也会采用这类环形构件做装饰收边，替代传统的圆形卡环，适配方形轮廓的设备壳体，减少边角处的拼接缝隙。从结构设计层面来看，该构件采用外方内圆的截面轮廓，整体为等厚度的环形实体，内外轮廓的过渡棱边做了小尺寸倒角处理，既避免锐边造成的装配划伤，也能在金属表面处理后形成更均匀的反光质感，提升外观精致度。设计过程中首先需要明确环形件的安装边界，外方轮廓的边长需要匹配安装位的方形凹槽尺寸，单边预留0.02-0.05mm的装配间隙，避免过盈装配导致的构件变形；

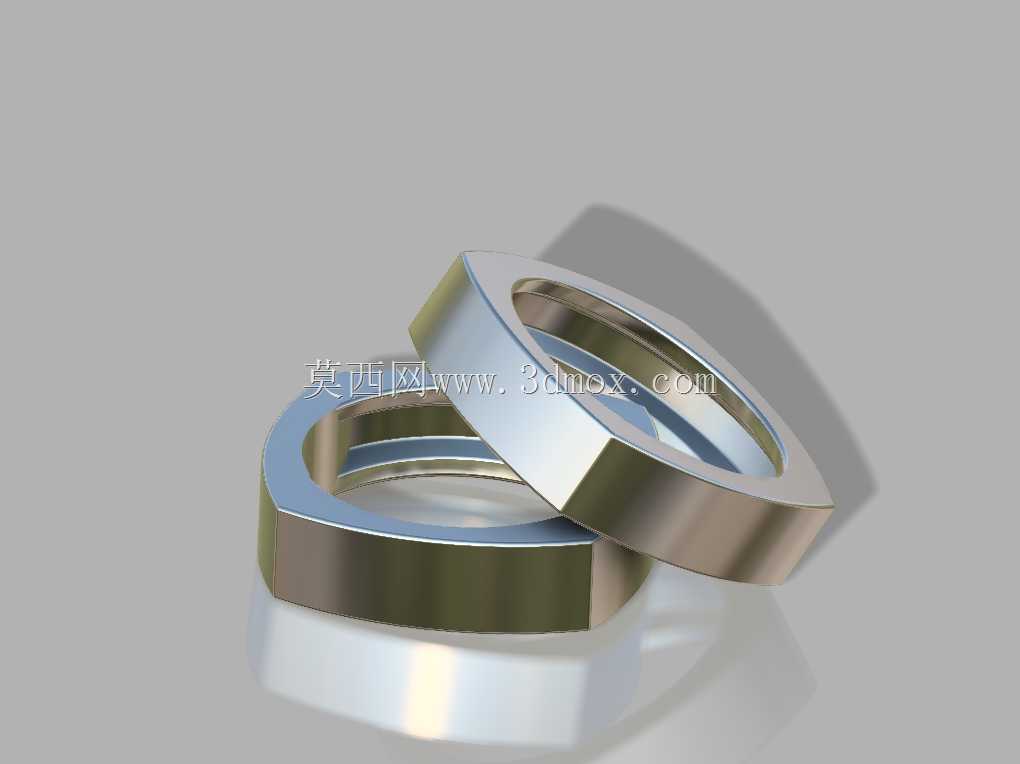

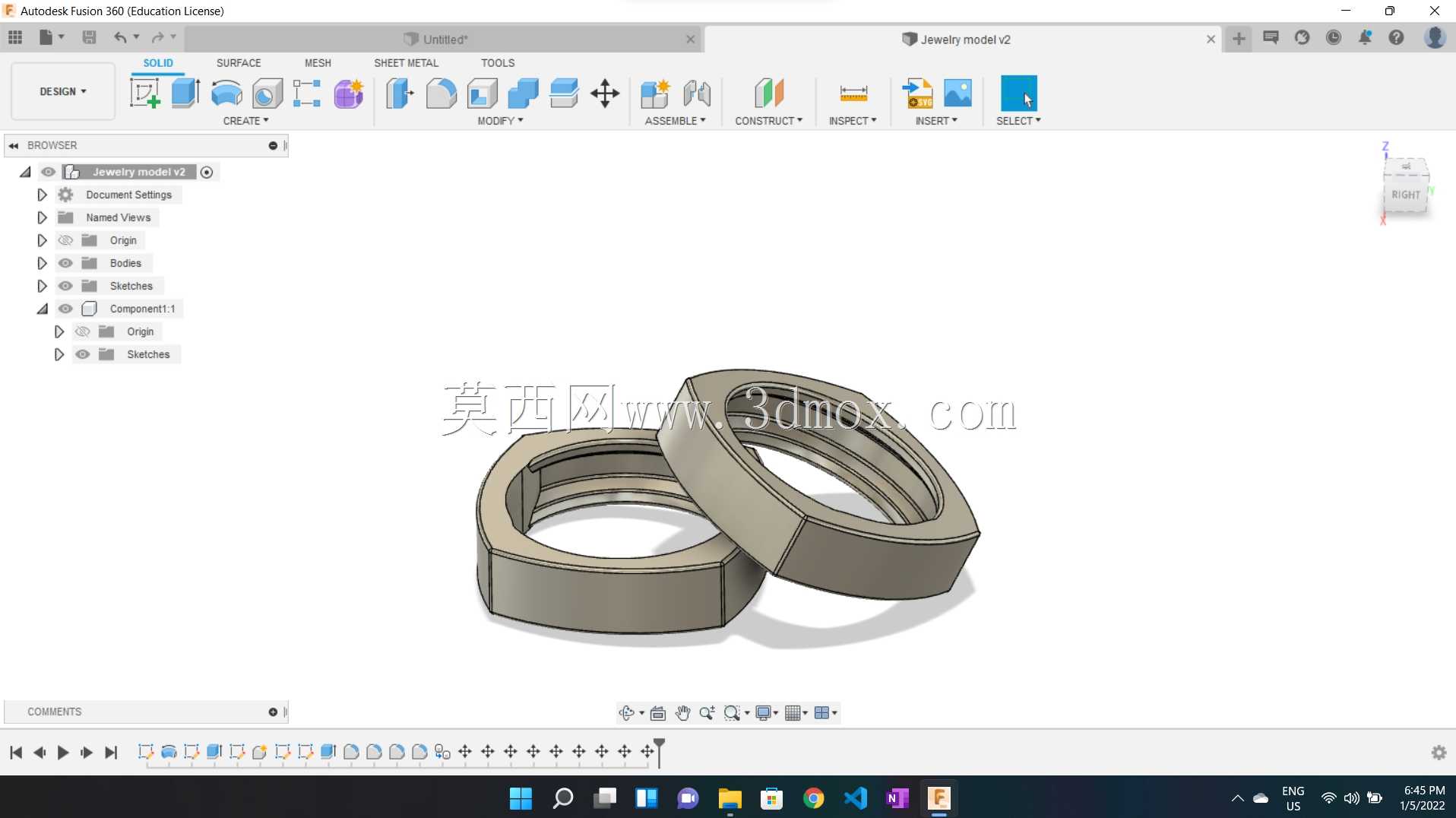

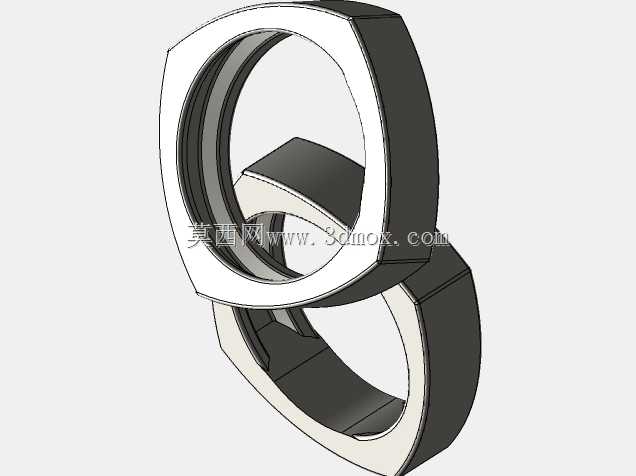

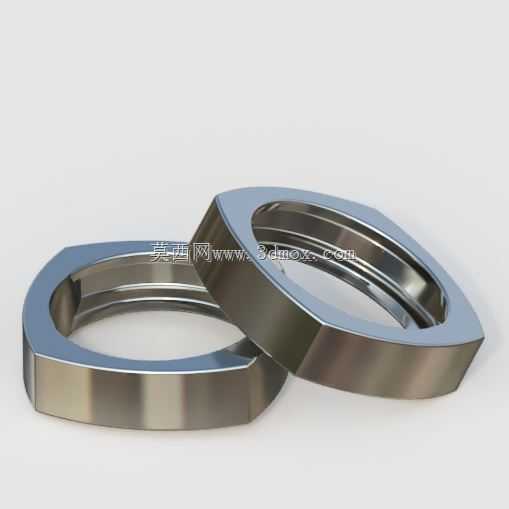

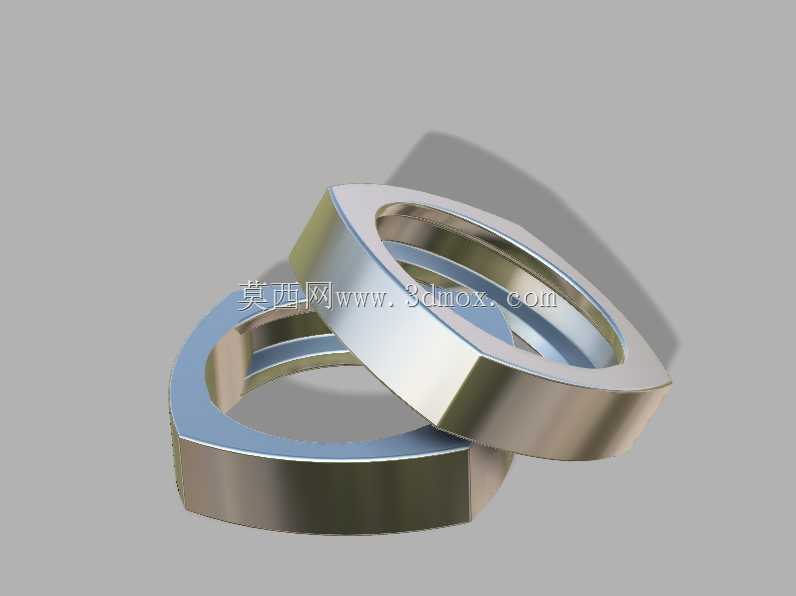

　　内圆直径则需要根据穿过的轴类或者线材外径确定，若作为装饰环使用，内圆直径可略大于穿过件外径0.1mm左右，保证装配后无晃动，同时不会卡滞穿过件的活动。构件的厚度设计需要兼顾结构强度与安装空间限制，作为首饰配件使用时，厚度通常控制在2-4mm区间，既保证佩戴时的结构强度不会轻易变形，也不会因为过厚导致佩戴硌手；作为工业设备上的装饰压圈使用时，厚度可根据安装槽的深度调整，通常与安装槽深度保持一致，装配后与安装面齐平，无突出台阶。在建模过程中，需要重点关注棱边倒角的一致性，所有外露棱边的倒角半径需要统一，避免出现倒角大小不一导致的外观瑕疵，金属材质的渲染表现需要还原金属表面的抛光质感，倒角处的高光过渡要自然，体现金属加工后的表面光洁度。

　　这类环形构件的加工通常采用金属棒料线切割成型，之后进行表面抛光、倒角处理，若作为首饰使用还可根据需求做电镀、喷砂等表面处理，设计时需要考虑线切割的加工余量，内外轮廓的尺寸公差需要控制在0.02mm以内，保证批量加工时的尺寸一致性。实际装配时，这类方形环不需要额外的固定结构，依靠安装槽的限位即可完成固定，若需要更稳固的固定，可在环的侧面点少量固定胶，不会破坏外观完整性。不同于传统的圆形环，方形环的外轮廓存在直边段，在安装时可以起到防转作用，避免环形构件在安装位内发生转动，这一特性也让它更适合用在有对位要求的装饰场景中，比如方形表盘的装饰圈、方形按键的衬圈等位置，装配后不会因为日常触碰发生偏转，保持外观的整齐度。

　　设计时还需要考虑构件的受力情况，作为承重衬垫使用时，需要根据承受的压力调整环的径向宽度，径向宽度越大，承压能力越强，避免受压后出现变形；作为纯装饰用途时，径向宽度可适当缩小，让整体造型更显轻盈。另外，内外轮廓的同轴度需要严格控制，偏差不能超过0.03mm，否则装配后会出现一边宽一边窄的视觉偏差，影响外观效果。对于需要做表面电镀处理的产品，建模时要避免出现尖角、窄缝结构，防止电镀时出现积液、镀层不均的问题，所有棱边的倒角半径不小于0.1mm，保证镀层能够均匀覆盖所有表面。
