Nema17规格42型两相混合式步进电机结构

　　在桌面级3D打印机、小型数控雕刻机、桌面自动化送料机构、实验室小型位移台这类对安装空间有严格限制的轻载传动场景里，Nema17规格的步进电机是应用占比最高的执行元件之一，这类电机的安装法兰边长统一为42mm，也常被行业内从业者直接称作42步进电机，适配绝大多数轻载直线运动模组的安装接口，不需要额外做转接板就能直接和市面上常见的20系列、40系列铝型材框架完成固定，大幅降低小型设备的结构设计复杂度。

　　从实际使用的选型逻辑来看，这类小规格步进电机的核心优势是开环控制下的定位精度足够支撑轻载场景的需求，不需要额外加装编码器就能实现每整步1.8度的角位移输出，搭配常规的16细分驱动器就能达到0.1125度的单步分辨率，完全能满足桌面级设备0.1mm级的重复定位要求，相比伺服电机成本更低、接线更简单，不需要做复杂的参数调试就能快速投入使用，是小型自动化设备做原型验证阶段的首选执行元件。

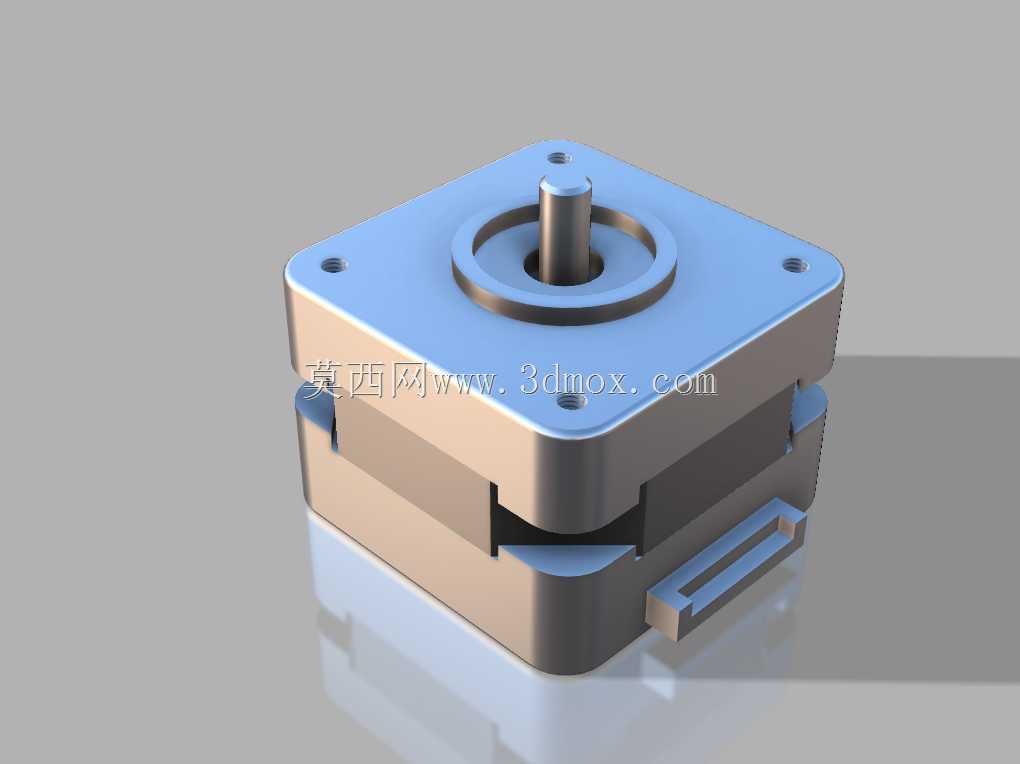

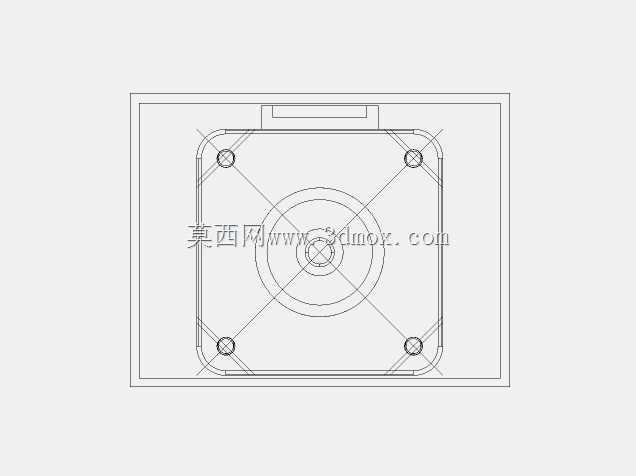

　　这个模型的结构设计完全还原了量产Nema17步进电机的真实安装边界，前端盖的四个安装孔位严格遵循行业通用的31mm孔距标准，孔位直径适配M3规格的安装螺丝，电机轴的直径为5mm，轴端的伸出长度、D型切边的位置和尺寸都和市售常规型号完全一致，做结构设计的时候直接调用这个模型，就能提前校验电机和同步轮、联轴器、轴承座等周边传动件的配合间隙，不需要反复核对二维图纸的尺寸，能有效减少设计阶段的干涉问题。

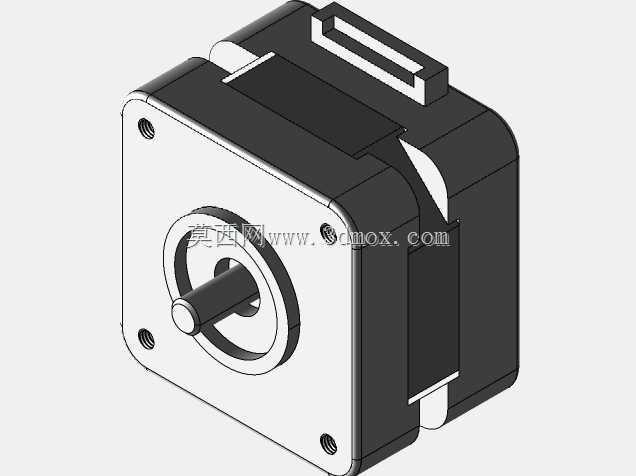

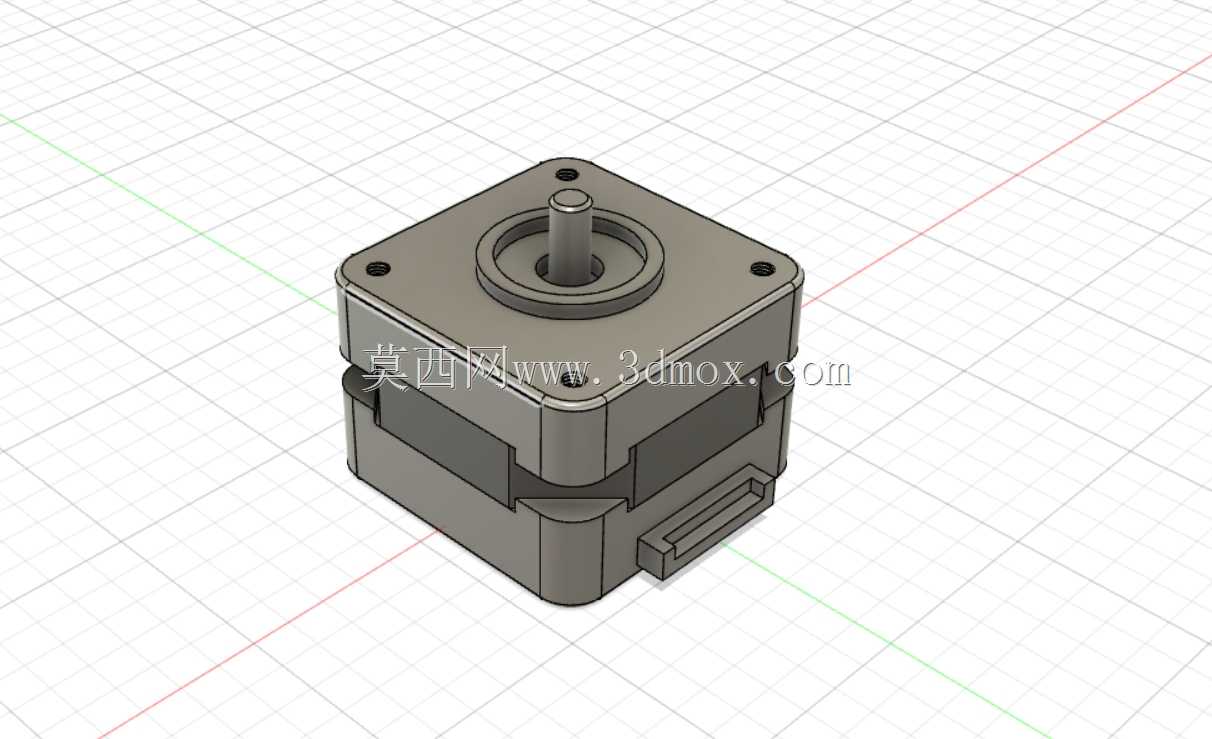

　　从结构细节来看，模型还原了电机定子外壳的叠压结构特征，前端盖的轴承定位台阶、出线侧的接线座避让空间都做了准确的还原，甚至电机尾部的出线卡扣结构也和实物一致，在做设备整体布线设计的时候，可以直接根据模型的出线位置规划线缆的走线路径，提前预留足够的弯曲半径，避免实际装配的时候出现线缆被端盖挤压、和运动部件刮蹭的问题。

　　很多刚接触小型设备设计的工程师容易忽略步进电机的本体厚度对安装空间的影响，这个模型还原了常规双叠片厚度Nema17电机的轴向尺寸，在做Z轴传动、滑台内置安装这类对轴向空间敏感的设计时，可以直接通过模型校验电机尾部和设备背板、型材框架的安全距离，不需要等实物采购回来才发现空间预留不足需要返工修改结构。另外模型上的前端盖定位凸台尺寸也和实物一致，这个凸台是用来和安装板的定位孔配合保证电机轴和传动部件同轴度的关键结构，很多新手建模的时候容易漏掉这个特征，导致实际装配的时候出现电机轴偏斜、传动卡顿、同步带偏磨的问题，直接调用这个准确的模型就能避免这类低级错误。

　　在实际的项目应用里，这类步进电机通常搭配T8丝杆、GT2同步轮使用，单轴输出扭矩在40N·cm左右，足够带动1-2kg的水平运动负载，或者0.5kg左右的垂直升降负载，完全覆盖桌面级小型设备的负载需求。模型的外形细节也做了写实处理，外壳的方形倒角、端盖的固定螺丝沉孔位置都和实物一致，做设备渲染、方案展示的时候直接使用这个模型，不需要额外做外观修整就能得到和实物一致的展示效果，能有效提升方案汇报的真实感。

　　需要注意的是，这类电机的安装面平面度有一定要求，设计安装板的时候要保证和电机配合的面平面度控制在0.1mm以内，不然会导致电机端盖受力变形，挤压内部轴承造成转动阻力变大、电机发热异常的问题，这个模型的端盖安装面是完全平整的基准特征，设计的时候可以直接把这个面作为装配基准，和安装板的贴合面做重合配合，就能保证安装精度符合要求。另外电机轴的负载安装位置也有明确的限位，搭配联轴器的时候要注意不要让传动件顶到电机前端盖的轴承外圈，预留0.5-1mm的轴向间隙，这个模型的轴肩位置做了准确的还原，设计的时候可以直接测量轴肩到端盖的距离，确定传动件的轴向固定位置，避免装配时出现顶轴的问题。
