多工位折弯冲压工装设备三维结构

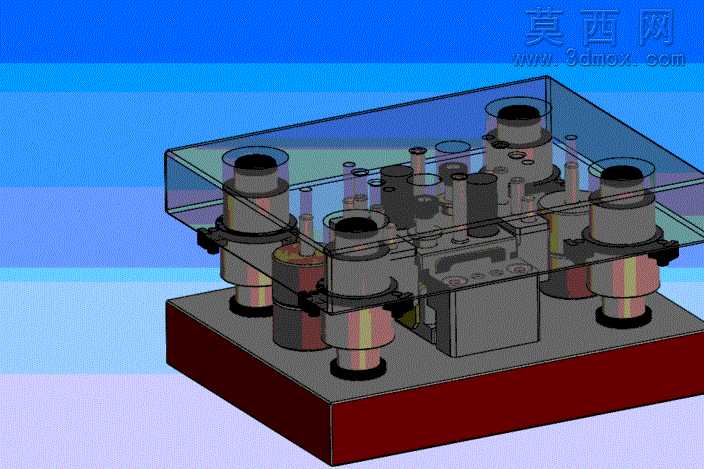

本作品为多工位折弯成型工装的三维设计成果，采用SolidWorks完成全参数化建模，整体结构遵循冲压折弯类工装的模块化设计逻辑，自上而下完成各功能组件的装配与配合校验。建模过程中严格遵循机械加工的公差配合标准，对上下模座、成型凸模、定位组件、卸料结构、导向部件等核心零件逐一进行特征建模，通过拉伸、切除、旋转、阵列等基础建模命令构建零件基体，再对安装孔、定位槽、配合面等细节特征进行精细化处理，确保每个零件的尺寸参数符合实际加工的工艺要求。渲染阶段采用半透明材质处理上模座的防护壳体，清晰展示内部多组成型工位的排布逻辑，模座基座采用哑光金属红材质模拟铸铁模座的真实质感，内部成型凸模、导柱导套等零件分别赋予不同灰度的金属材质，区分不同功能组件的材质属性，通过环境光与定向光源的搭配，凸显各零件的装配层次与结构细节，让整体装配体的结构关系一目了然。结构设计上采用多工位并行排布的方案，在同一模座内集成多组成型单元，可单次完成多道折弯工序的加工，有效提升生产加工的效率，导向组件采用高精度导柱导套配合结构，保证上下模合模过程中的对位精度，避免成型过程中出现偏载错位的问题，卸料结构内置弹性复位组件，成型完成后可自动完成工件脱料，适配自动化生产线的连续加工需求。设计过程中重点考量了工装的刚性与稳定性，下模座采用加厚铸铁结构设计，承载多工位成型过程中的冲压载荷，各成型工位的凸模与凹模采用镶拼式结构设计，便于后续磨损后的快速更换维护，降低工装的长期使用成本，同时对各工位的成型行程进行统一协调，保证各工序动作的时序匹配，避免工位间出现运动干涉问题。整体建模过程完成了全装配体的干涉检查，验证各运动部件的行程范围与配合间隙，确保工装结构的可行性与实用性，可直接用于后续的工程图导出、加工工艺编制以及生产组装参考。
