带尺寸调整结构的两板注塑模具设计

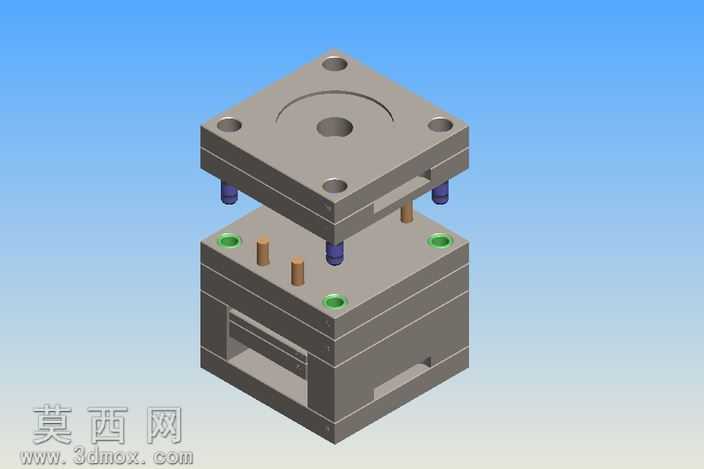

本套模具为典型两板结构注塑成型工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循注塑模具设计规范，对各零部件的装配公差、配合间隙做了精准的参数约束，确保动定模合模时的同轴度与贴合精度。模型整体分为定模侧与动模侧两大模块，定模部分包含定模座板、定模板、定位圈、浇口套以及导套组件，定模座板采用方形带安装孔的结构设计，四角预留的通孔用于模具与注塑机定模板的锁紧固定，中心区域的定位圈与浇口套做同轴度约束，保证注塑机喷嘴与模具浇注系统的精准对接，避免注塑过程中出现溢料、漏胶问题。动模部分包含动模板、支承板、垫块、推杆固定板、推板、动模座板以及导柱、复位杆、成型顶杆组件，导柱与定模侧导套采用间隙配合约束，建模时预留了合理的滑动配合间隙，确保合模过程中导向顺畅无卡滞，导柱端部做了圆弧倒角处理，避免合模时出现磕碰损伤配合面的问题。模型中清晰呈现了模具的冷却水路布局，动定模板上均设置了环形冷却水道，水道接口处做了密封槽结构设计，可搭配密封圈实现冷却回路的密封，保障注塑生产过程中模具温度的均匀可控，缩短塑件冷却定型周期，提升成型生产效率。顶出机构采用推杆顶出结构，多根顶杆均匀分布在塑件成型区域周边，复位杆对称布置在顶出板四角，合模时可通过定模板的挤压带动顶出板精准复位，避免顶杆残留位置偏差影响合模精度。整套模型的材质渲染贴合实际模具生产用料，模架部分采用钢材的金属哑光质感渲染，导柱导套等导向部件做了表面抛光的金属亮面处理，冷却水路接口处的密封圈采用橡胶材质的哑光绿色渲染，各部件材质区分清晰，可直观呈现模具的实际装配效果。建模过程中预留了尺寸修改的参数化接口，可根据实际塑件的尺寸需求快速调整模腔、模芯以及相关配合部件的尺寸参数，无需重新搭建整体结构，大幅提升模具设计的迭代效率，整套结构设计紧凑合理，各功能模块布局清晰，符合中小尺寸塑件的注塑成型生产需求，可直接用于模具设计的参考学习以及生产加工的结构参照。
