NACA0018翼型四叶风力涡轮机结构设计

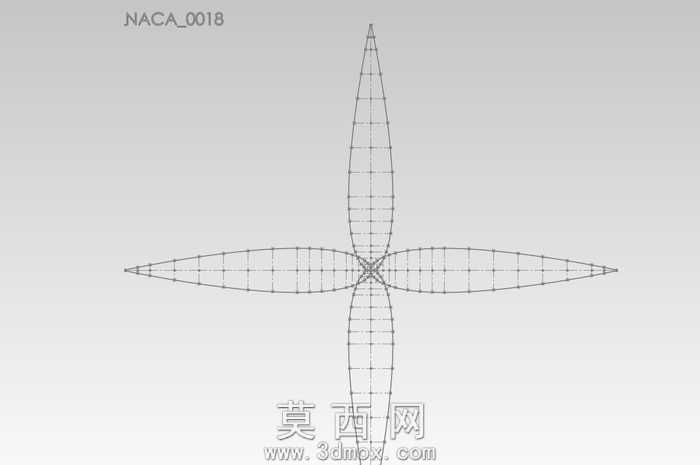

本作品为基于NACA0018翼型截面设计的四叶风力涡轮机三维模型，建模过程采用SolidWorks平台完成，整体以参数化草图驱动为核心设计逻辑。建模初始阶段首先在基准草图平面绘制NACA0018标准翼型轮廓，严格遵循该翼型18%相对厚度的气动外形参数，通过样条曲线拟合翼型上下表面坐标点，保证翼型前缘圆润度、后缘收窄角度完全符合航空翼型的气动设计规范，为后续叶片成型提供精准的截面基础。完成单组翼型截面草图后，通过拉伸凸台生成基础叶片实体，针对风力涡轮机的做功需求调整叶片展向的弦长渐变规律，从叶根到叶尖设置线性递减的弦长参数，同时匹配合理的安装扭角，让不同展向位置的翼型截面都能处于最优攻角区间，提升风能捕获效率。完成单个叶片建模后，通过圆周阵列特征以中心旋转轴为阵列中心，生成均匀分布的四组叶片结构，阵列角度严格设置为90度等分，保证整体转子结构的动平衡性能，避免旋转过程中出现偏载振动问题。模型整体结构简洁规整，所有特征均采用全参数化关联设计，使用者可通过修改首个草图中的翼型尺寸、弦长参数、扭角数值快速调整叶片的气动外形，无需重新搭建整体特征结构，适配不同功率等级、不同应用场景的风力涡轮机改型设计需求。模型未添加冗余的装饰性特征，所有曲面与实体结构均服务于气动性能与结构强度需求，叶片表面做光滑过渡处理，不存在尖锐棱角与特征断点，可直接导入仿真软件开展流场分析、结构强度校核工作，也可作为小型垂直轴风力涡轮机的设计原型用于后续的工程细化，为风能利用相关的设计工作提供可直接复用的基础模型参考。
