PCNC1100机床用模块化工装工具板

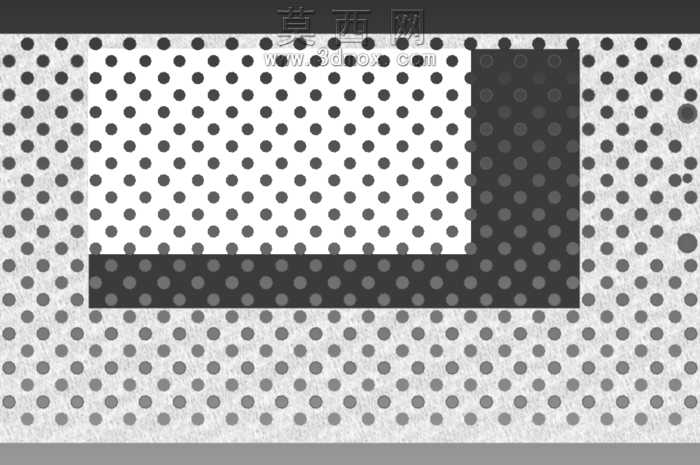

本作品为适配PCNC1100数控设备的模块化工具板三维模型，建模阶段围绕数控加工场景的工装装夹需求展开，首先确定工具板的L型主体结构，整体采用等厚金属板材作为基础载体，板面按照1/2×13统一标准螺纹孔规格进行阵列排布，所有螺纹孔的孔距、孔径、孔深参数严格匹配Tormach模块化工装的通用安装标准，确保各类夹具、夹钳、定位块可直接通过标准螺栓实现快速装夹固定，无需额外打孔改制。建模过程中对螺纹孔做了精细化结构处理，既还原了内螺纹的牙型细节，也对孔口倒角做了符合机械加工工艺的设计，避免螺栓安装时出现卡滞、刮伤螺纹的问题。材质设定上，主体工具板采用经表面发黑处理的45号钢材质，渲染阶段通过调整金属材质的粗糙度、反光度参数，还原出工业工装表面哑光耐磨的质感，螺纹孔内部做了轻微的切削纹理处理，模拟真实机加工后的表面状态。结构设计上采用L型布局，可同时适配机床工作台的直角安装区域，横向与纵向的孔阵保持统一的排布间距，实现工装附件在两个垂直方向上的任意位置固定，满足不同尺寸工件的装夹定位需求，板体边缘做了倒钝处理，去除尖锐棱角符合工业生产的安全设计要求。设计思路围绕模块化快换工装的核心需求展开，摒弃传统工装板定制化孔位的设计逻辑，采用全阵列通用螺纹孔布局，让使用者可根据加工需求灵活组合夹具、夹钳、定位组件，无需针对不同工件重新制作工装板，大幅缩短数控加工的工装准备时间，同时标准统一的孔位参数可兼容市售的同系列模块化工装附件，具备极强的拓展性。模型在结构细节上还原了真实工装板的安装基准边，板体侧边设置有定位基准面，可快速与机床工作台的基准靠紧对齐，降低安装校准的时间成本，整体结构兼顾刚性与实用性，板体厚度经过力学核算，可承受数控加工过程中常规铣削、钻削的装夹受力，不会出现装夹变形影响加工精度的问题。
