视差ColorPAL颜色光感传感器结构设计

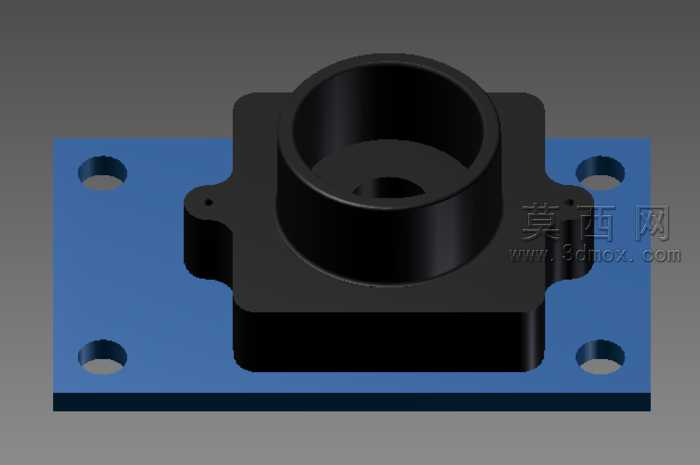

本作品为视差ColorPAL颜色与光传感器的三维结构设计，建模阶段严格参照实物测绘尺寸完成全参数化构建，首先完成底座安装板的特征绘制，蓝色安装基板采用矩形切角造型，四个角位预留对应规格的沉头安装孔，孔位同轴度、沉头深度均按照实际安装公差要求设定，保证后续装配时可直接与配套支架完成锁附固定。主体传感模块采用黑色哑光工程塑料质感的材质设定，下部为方形定位基座，与安装板的定位凸台完全契合，不存在装配间隙；上部为圆筒形光学采样仓，仓体内壁做了哑光消光的纹理处理，建模时还原了内壁的阶梯挡光结构，可有效避免外界杂散光进入采样区域干扰检测精度，仓体底部预留了RGB LED与光电转换元件的安装位，定位槽尺寸与元件实物完全匹配。上部圆筒与下部方形基座的过渡位置做了圆角顺滑处理，两侧延伸出带定位小孔的安装耳，用于传感模块自身与底座的锁附固定，建模时对安装耳的厚度、小孔孔径都做了精确参数设定。渲染阶段采用工业产品常用的影棚布光方案，主光源从侧上方45度角入射，搭配辅助补光弱化结构阴影，清晰呈现各部件的轮廓层次，蓝色安装板赋予磨砂PC材质质感，黑色主体赋予哑光ABS材质质感，还原实物的真实视觉效果。设计过程中充分考虑了传感器的光学工作原理，采样仓的高度、内径参数均围绕光线反射路径优化，保证RGB LED发出的光线可均匀照射到待测样品表面，反射光线可准确被光电转换器接收，整体结构紧凑小巧，各部件拆分逻辑清晰，既满足光学检测的功能需求，也兼顾了生产装配的便捷性，可直接用于该款传感器的结构验证、安装适配设计以及相关教学演示场景。
