多气缸协同止动定位工装结构设计

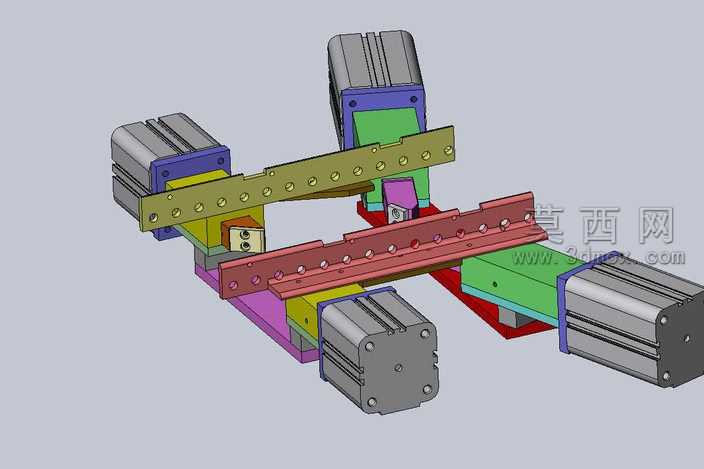

本作品为多气缸协同驱动的止动定位工装结构，采用三维参数化建模方式完成整体设计，建模过程中对各零部件进行了严谨的装配约束与干涉校验，确保各运动部件的行程范围无碰撞、动作逻辑匹配顺畅。模型渲染阶段针对不同功能部件赋予了差异化材质表现：驱动气缸采用银灰色金属质感搭配端部深蓝色封盖材质，还原气动元件的工业外观特征；两组横向布置的承载定位板分别赋予橄榄绿与酒红色金属漆面材质，板身均匀排布的定位安装孔做了内凹倒角处理，还原真实机加工零件的细节特征；底部支撑基座采用紫、绿等多色分块设计，清晰区分不同功能的安装固定模块，便于快速识别各部分的装配关系。结构设计上采用四组气缸呈十字对称布局，分别从四个方向对中间的定位载具提供抵接止动力，可实现对输送线上工件的精准到位停止与位置锁定，气缸输出端与定位板之间设置了过渡连接块，保证驱动力传递平稳，避免刚性冲击损伤工件表面。设计思路围绕自动化产线的工件止停定位需求展开，摒弃传统单气缸单侧止动的偏载缺陷，通过多气缸同步动作实现受力均衡，提升止动定位的重复精度与结构稳定性，各安装板预留的多组调节孔位可适配不同尺寸规格的工件定位需求，具备较强的柔性适配能力，整体结构紧凑，安装固定方式简便，可直接集成到各类自动化输送、装配工位中作为核心止动定位单元使用，建模过程中对所有标准件均按照通用工业规格进行参数化绘制，保证模型可直接导出工程图用于实际生产加工。
