轻量化开口式定制压力扳手结构设计

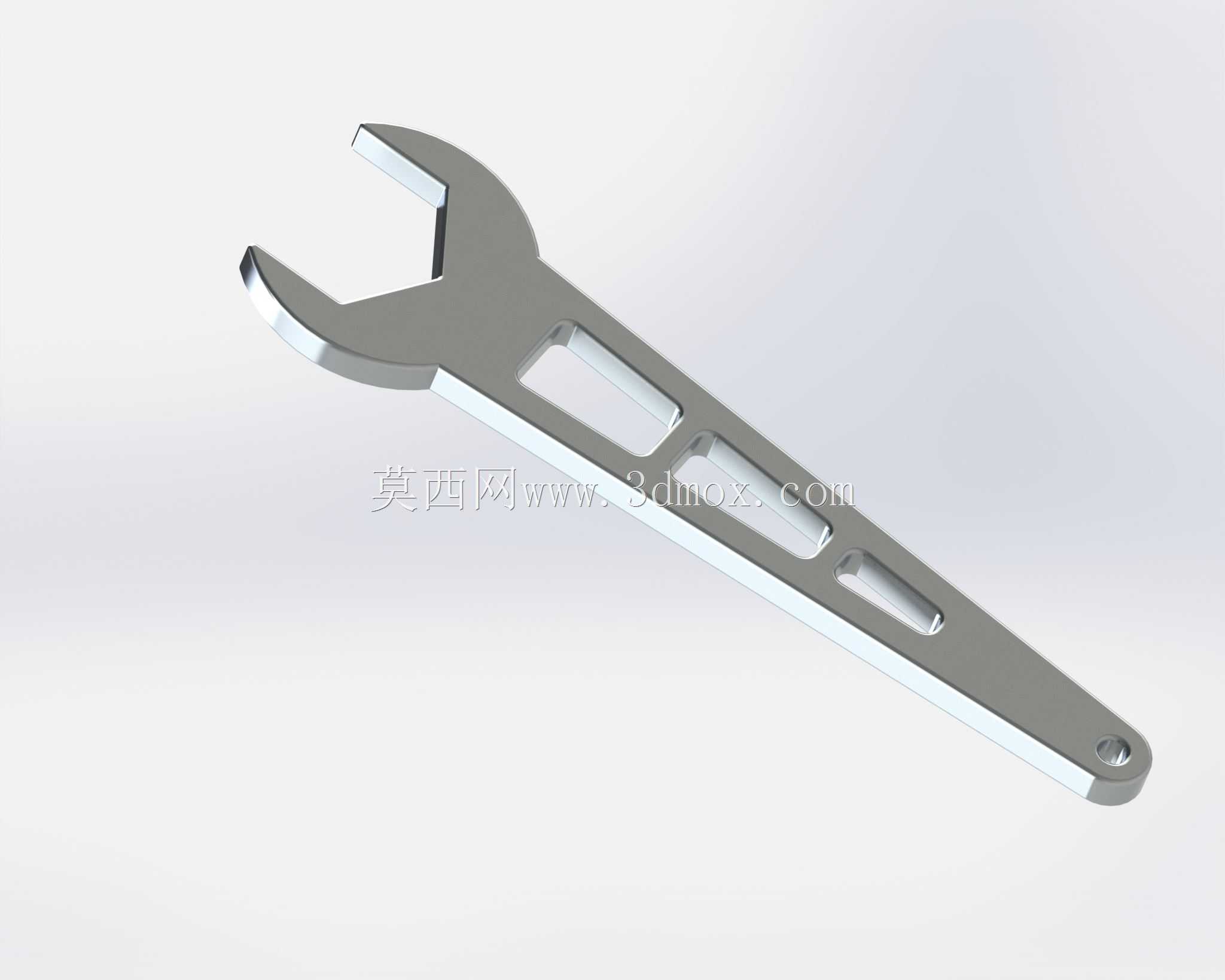

　　这款开口扳手的结构设计，首先围绕手动拆装作业的实际受力场景展开，开口端的夹持面做了适配标准六角紧固件的弧度处理，作业时能与螺母、螺栓头的六个受力面完全贴合，避免尖角接触造成的应力集中，既减少紧固件棱边的磨损变形，也能防止施力过程中扳手滑脱引发的安全隐患。手柄部分的三个镂空槽并非装饰性设计，是在保证整体抗弯、抗扭强度的前提下做的轻量化处理，通过有限元受力分析，镂空位置避开了扳手受力时的主应力传递路径，在手柄长度方向形成连续的受力筋结构，相比同规格实心扳手重量降低近三成，长时间高空作业、狭小空间操作时能有效降低操作人员的手部负荷。扳手整体采用扁平式一体化结构，没有额外的拼接、铆接部件，整体受力均匀，能承受额定扭矩下的反复加载，

　　不会出现连接部位松动、断裂的问题。手柄末端的小圆孔是为悬挂收纳设计的，作业间隙可以直接挂在工位旁的工具挂板上，也能穿入安全绳防止高空作业时工具坠落，适配车间、户外装配、设备维保等多种场景的工具管理要求。开口端的厚度做了针对性优化，比普通同规格扳手薄2mm左右，能深入部分间隙狭小的紧固件安装位置，解决普通扳手无法插入的拆装难题，比如设备内部管线旁的紧固件、钣金夹层内的螺栓，都能顺利完成操作。扳手的受力棱边都做了小圆弧倒角处理，没有尖锐的毛刺、飞边结构，握持施力时不会划伤手部，手柄表面的平面结构贴合手掌受力区域，施加较大扭矩时不会出现硌手的问题，适配不同手型的操作人员使用。从安装边界来看，这款扳手的开口尺寸对应3.5英寸规格的紧固件，

　　整体长度按照杠杆受力比例设计，操作人员施加正常手动作用力时，就能达到紧固件所需的拧紧扭矩，不需要额外加接延长杆，避免过载造成扳手断裂或者紧固件滑牙。手柄的宽度按照成年人手部握持尺寸设计，握持时手掌能完全包裹受力区域，施力过程中受力均匀，不会出现局部压强过大造成的手部不适。在设备维保场景中，这款扳手可以用于通用机械设备的紧固件拆装、生产线日常维护、五金装配作业等多个场景，相比活动扳手，它的开口尺寸固定，夹持精度更高，不会因为调节间隙出现打滑问题，相比套筒扳手，它的开口式结构不需要完全套住紧固件，在部分螺栓伸出长度较短、周围有障碍物无法套入套筒的位置，能直接从侧面卡入紧固件完成操作，适配更多复杂的安装工况。

　　设计过程中针对扳手的受力变形量做了校核，在额定扭矩加载下，开口端的变形量控制在弹性变形范围内，卸载后能完全恢复原有尺寸，不会因为反复使用出现开口张大、夹持精度下降的问题，长期使用也能保持稳定的夹持性能。扳手整体的平面结构也便于加工制造，无论是采用铣削加工还是冲压成型工艺，都能快速完成批量生产，加工过程中不需要复杂的工装夹具，生产效率高，成本可控。表面处理可以根据使用场景选择镀锌、镀铬或者发黑处理，适配潮湿、多粉尘等不同的作业环境，提升工具的防锈、耐磨性能，延长使用寿命。在装配生产线的工位工具配置中，这款扳手可以作为定扭矩工位的专用工具，针对固定规格的紧固件使用，操作人员不需要反复调整扳手尺寸，能有效提升装配作业的效率，减少操作失误。在户外维修作业中，轻量化的设计也便于随身携带，不会增加工具包的负重，镂空结构还能减少工具表面的积水、积尘，雨天作业后水分能快速从镂空槽排出，减少锈蚀的概率。
