便携通讯设备用夹持式皮带固定夹结构

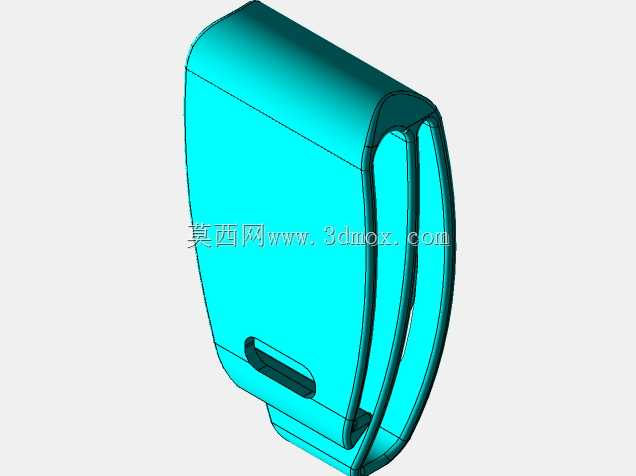

　　这类夹持固定件主要面向户外作业、外勤运维、日常通勤等需要解放双手的场景，解决便携电子设备随身携行时易滑落、取用不便的痛点，可适配手机、小型对讲机、卡片相机、便携录音笔等厚度在6-15mm区间的轻薄类通讯及数码设备，替代传统口袋收纳、挂绳悬挂的携行方式，避免设备在弯腰、跑动、攀爬等大幅度动作中从口袋滑脱，也能减少挂绳缠绕衣物、勾挂周边障碍物的风险。从结构设计逻辑来看，整体采用背夹式弹性夹持方案，主体分为两个功能夹持区域：一侧是与皮带、背包肩带、工装腰封配合的固定夹持端，另一侧是与设备本体贴合的承载端。固定夹持端采用弧形开口配合内置弹性形变结构，开口初始开度略小于常规皮带、织带的厚度，安装时依靠材料自身的弹性形变撑开开口，

　　卡入皮带后依靠回弹力提供持续的正压力，配合夹持面内侧的细密防滑齿纹，增大与皮带接触面的静摩擦系数，即使在人员快速跑动、频繁弯腰转身的工况下，也不会出现沿皮带上下滑移、甚至意外脱落的情况，夹持端的开口深度控制在35mm左右，可适配宽度不超过35mm的各类皮质、尼龙织带类腰带或肩带，覆盖绝大多数工装腰带、日常皮带的尺寸规格，安装时无需额外拆卸皮带，直接从皮带侧边卡入即可完成固定，单人操作耗时不超过两秒，拆装效率远高于需要穿套固定的传统皮套结构。承载端与设备接触的一面采用微弧面设计，弧度匹配主流直板通讯设备的背面曲率，接触区域做了圆角过渡处理，避免硬边刮花设备外壳表面，承载面可根据实际使用需求搭配双面背胶、

　　魔术贴或者可调节绑带与设备本体固定，既可以实现设备与夹子的永久固定，也能支持设备快速取下使用，适配不同用户的使用习惯。整体材料选用改性工程塑料，兼顾结构强度与韧性，常温下反复夹持形变次数可达万次以上不会出现断裂、塑性形变失效的问题，整体重量控制在15g以内，安装在皮带上不会产生明显的坠重感，长期佩戴也不会出现硌腰的不适感。外形轮廓全部做了R2以上的圆角处理，没有尖锐的外凸棱角，避免勾挂衣物、划伤皮肤，整体厚度控制在8mm以内，佩戴后不会过度外凸，减少在狭窄空间通行时与周边物件发生磕碰的概率。设计过程中重点校核了夹持力的区间：固定端对皮带的夹持力控制在15-20N区间，既保证足够的防滑脱阻力，又不会因为夹持力过大导致卡入、

　　取下时需要过度用力，甚至夹伤皮带表面；设备承载端的固定力根据适配设备的重量做了匹配，针对200g以内的小型通讯设备，固定力不低于设备自重的5倍，即使在剧烈跑动、跳跃的冲击工况下，设备也不会从夹体上脱落。结构上还做了应力分散设计，在夹持端的形变拐点位置做了加厚处理并设置加强筋，避免反复开合过程中应力集中导致的结构断裂，同时在夹体与设备接触的位置预留了0.5mm的缓冲垫安装槽，可粘贴绒布或者硅胶缓冲垫，进一步提升与设备接触的摩擦力，同时避免硬塑料接触磨花设备外壳。这类夹体的安装边界没有特殊要求，不需要在皮带或者设备上做额外的打孔、改装，完全依靠自身结构的弹性夹持实现固定，不会对配套的皮带、设备造成不可逆的损伤，适配场景覆盖日常通勤携带手机、安保执勤携带对讲机、户外采风携带便携相机、现场运维携带便携检测终端等多个领域，相比传统的硬质皮套，整体结构更简洁，重量更轻，生产成本更低，同时适配性更强，可兼容不同厚度、不同外形的便携设备，不需要针对单一设备型号开模制作专属皮套，结构通用性更强。在实际使用中，用户可根据自身的佩戴习惯调整夹体在皮带上的位置，既可以固定在腰侧方便单手取用设备，也可以固定在后背位置避免弯腰时夹体硌到腹部，夹持结构不会因为角度变化出现松脱，在雨天、多尘的户外工况下，塑料材质的本体也不会出现生锈、卡滞的问题，环境适应性优于金属材质的同类夹持件。
