手机背夹快拆固定卡扣结构设计

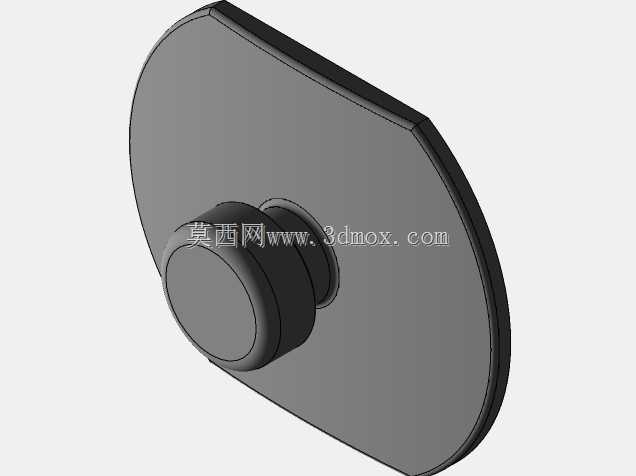

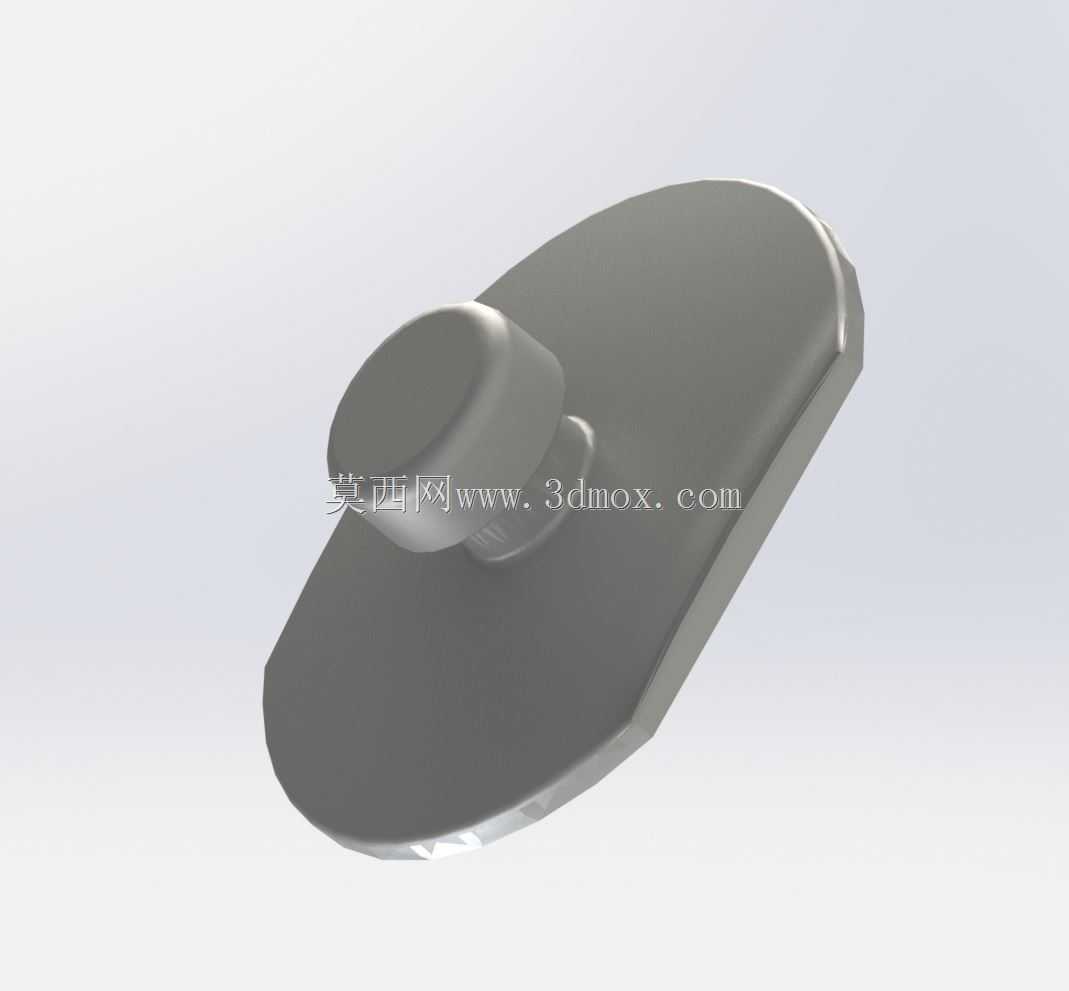

　　日常外勤作业、户外出行场景中，随身手机的便携固定始终是高频需求，腰夹式固定结构因解放双手、取放便捷的特性，成为通讯配件领域应用极广的结构形式，本次设计的卡扣按钮正是这类腰夹结构的核心锁止部件。从实际使用场景出发，这类扣件需要同时满足三个核心要求：日常佩戴时锁止可靠不会意外脱落，取放手机时按压解锁操作顺畅，长期反复使用后结构无明显磨损松旷。设计过程中首先确定了按钮的按压行程，结合成年人拇指按压的舒适施力区间，将按压行程控制在2.5mm，既避免行程过短导致误触解锁，也不会因行程过长造成按压费力。按钮头部采用直径12mm的圆形凸台设计，凸台边缘做R1.5的圆角过渡，接触手指的端面做微弧面处理，匹配指腹的自然弧度，按压时不会产生硌手的触感。

　　按钮与夹体基座的配合段采用两侧带定位凸筋的结构，凸筋与基座上的导向槽做间隙配合，单边间隙控制在0.1mm，既保证按钮按压过程中无卡滞晃动，也能限制按钮的周向转动，避免长期使用后出现偏磨。底座部分采用随形的椭圆薄片状结构，整体轮廓匹配手机夹背部的安装凹槽，薄片厚度设计为1.8mm，边缘做0.5mm的倒角处理，嵌入夹体背部的安装位后与夹体表面齐平，不会产生凸起硌蹭衣物的问题。底座与夹体的连接采用卡扣式预装结构，底座边缘设置三个均匀分布的倒扣，安装时直接压入夹体对应的卡槽即可完成预固定，后续装配弹簧时无需额外辅助定位，能有效提升产线装配效率。锁止端的凸舌采用斜楔式设计，锁止面做1度的拔模斜度，与夹体上的锁止槽配合时，

　　自然状态下弹簧推力将凸舌顶入锁止槽完成锁止，此时锁止面的受力方向垂直于按钮滑动方向，即便夹体受到向外的拉扯力，也不会推动按钮回缩造成意外脱开；当按压按钮时，凸舌随按钮回缩退出锁止槽，夹体即可绕转轴翻开完成手机取放。弹簧安装位设置在按钮底部的圆柱形凸台内部，凸台内径匹配常用的0.5mm线径压缩弹簧，弹簧预压量设计为1mm，保证按钮在自然状态下始终保持锁止位置，解锁按压力控制在15N左右，符合多数用户的按压力度习惯。材料选型方面，这类扣件长期暴露在户外环境，需要兼顾耐磨性与一定的韧性，选用POM材料注塑成型，该材料摩擦系数低，自润滑性好，长期反复按压滑动也不会出现明显的磨损卡顿，同时抗冲击性能优异，意外跌落时不会出现脆裂问题。

　　安装边界上，整个按钮组件嵌入夹体背部的安装腔后，整体突出夹体表面的高度仅为3mm，不会额外增加腰夹的整体厚度，佩戴在腰带上时不会产生明显的异物感。结构细节上，所有滑动配合面都做了抛光处理，避免注塑毛边造成的卡滞，按钮与安装腔的缝隙控制在0.2mm，既保证活动顺畅，也不会让灰尘、纤维等杂物进入配合间隙造成卡顿。实际测试验证阶段，针对这类扣件的高频使用场景，做了一万次反复按压解锁循环测试，测试后按钮的回弹力衰减不超过10%，配合面无明显磨损痕迹，锁止可靠性未出现下降；同时做了不同温度环境下的适配测试，在-10℃到60℃的环境区间内，按钮按压顺畅无卡滞，锁止功能正常，能够满足不同地区户外使用的需求。这类卡扣按钮除了应用在手机腰夹上，稍作尺寸调整也可适配对讲机腰夹、便携工具快挂扣等同类需要快拆锁止的配件结构，核心的斜楔锁止、导向筋定位、弹簧预压的设计逻辑可以直接复用，仅需根据对应产品的安装空间调整底座轮廓与凸舌尺寸即可，具备较强的结构通用性。设计过程中特意规避了多余的装饰性结构，所有外形特征都服务于功能需求，没有冗余的凸起或凹槽，既降低了注塑模具的复杂度，也减少了使用过程中勾挂衣物的可能，整体结构紧凑，功能可靠，完全满足随身便携固定扣件的实际使用要求。
