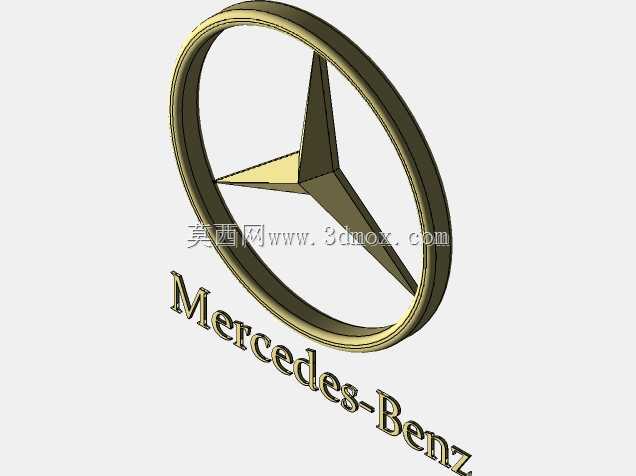

梅赛德斯奔驰三叉星车标立体结构设计

　　这款三叉星环形带字标的立体结构，是豪华乘用车辆前脸标识系统的核心组成部件，日常主要装配在车辆前进气格栅中央、尾门行李箱盖正中以及方向盘中央盖板位置，部分高端车型还会将同结构缩小后布置在轮毂中心盖、翼子板装饰位，承担品牌视觉识别、外观装饰点缀的作用，部分带发光功能的同结构件还兼具夜间品牌提示、迎宾灯光载体的功能。从结构设计逻辑来看，整个部件分为三个核心功能段：最外侧的封闭环形边框、中心对称分布的三叉星支撑筋、环形边框下方延伸的弧形英文字符造型段，三个部分采用一体化结构设计，避免多件拼接带来的装配公差累积，也能提升整体结构的抗冲击性能，应对车辆行驶过程中遇到的飞石撞击、洗车高压水枪冲刷等日常使用场景。

　　设计过程中首先确定三叉星的三个星臂夹角严格保持120度周向均布，保证视觉上的对称规整性，星臂从中心交汇点向外延伸时采用渐变截面设计，靠近中心位置的截面厚度更大，保证与环形边框连接的结构强度，星臂边缘做小半径圆角过渡，既避免锐边带来的加工毛刺问题，也能提升金属质感的光影反射效果，不会出现锐边反光过于刺眼的问题。外侧环形边框的截面采用类椭圆的弧面设计，正面做微凸的弧面处理，安装时环形边框的背面预留有定位柱与卡扣安装位，和车身基座的安装孔位精准匹配，安装后标识正面与安装基座表面保持1.2-1.8mm的突出高度，既不会因为突出过多增加剐蹭风险，也不会因为突出量不足导致标识被基座边框遮挡，影响视觉完整性。下方延伸的英文字符造型段，

　　每个字符的笔画厚度与环形边框的厚度保持一致，字符与环形边框的连接位置做平滑过渡处理，避免应力集中导致字符受外力断裂，字符的正面同样做微弧面处理，和环形边框、三叉星的表面质感保持统一，不会出现光影反射不一致的问题。从安装边界来看，常规乘用车使用的该款标识整体外接圆直径控制在75-90mm区间，下方字符段延伸后的总高度控制在95-110mm区间，背面安装定位柱的中心距按照对应车型的基座安装孔位做匹配设计，定位柱直径统一为3mm，插入深度控制在6mm，既保证安装后的连接强度，也不会因为插入过深顶到基座内部的线路或者其他结构。设计时还考虑了不同工艺的实现需求，如果采用ABS材质镀铬工艺，整个结构的拔模斜度统一设置为1.5度，

　　所有内凹位置的圆角半径不小于0.5mm，避免电镀过程中出现积液、镀层不均的问题；如果采用金属材质精铸后抛光工艺，所有连接位置的圆角半径适当放大到1mm，减少铸造过程中的缩孔、缺料缺陷，降低后续抛光的工作量。在实际装车验证环节，该结构需要通过高低温循环测试，保证在-40℃到85℃的环境温度区间内，不会出现结构变形、镀层脱落、字符断裂的问题，同时还要通过耐洗车冲刷测试，在10MPa高压水枪近距离冲刷下不会出现脱落、变形的情况，另外还要考虑轻微剐蹭的容错性，星臂的结构强度设计可以承受10N的侧向冲击力不会出现永久变形，日常使用中遇到轻微的树枝剐蹭、洗车毛巾擦拭不会留下明显划痕。很多人在做这类标识建模的时候容易忽略背面的加强筋设计，实际上在三叉星中心交汇点的背面，会设置十字交叉的加强筋，厚度控制在1.2mm，既不会因为加强筋过厚导致表面出现缩痕，也能提升整个标识的抗扭刚度，避免安装时用力按压导致星臂断裂。另外字符段的背面不需要做满填充，采用镂空加连接筋的设计，既能减少材料用量，也能降低整个部件的重量，减少长期使用后脱落的风险，连接筋的位置设置在每个字符的笔画交汇处，宽度控制在2mm，保证字符之间的连接强度，不会出现单个字符脱落的问题。
