紧凑型家用SUV外观造型结构数模

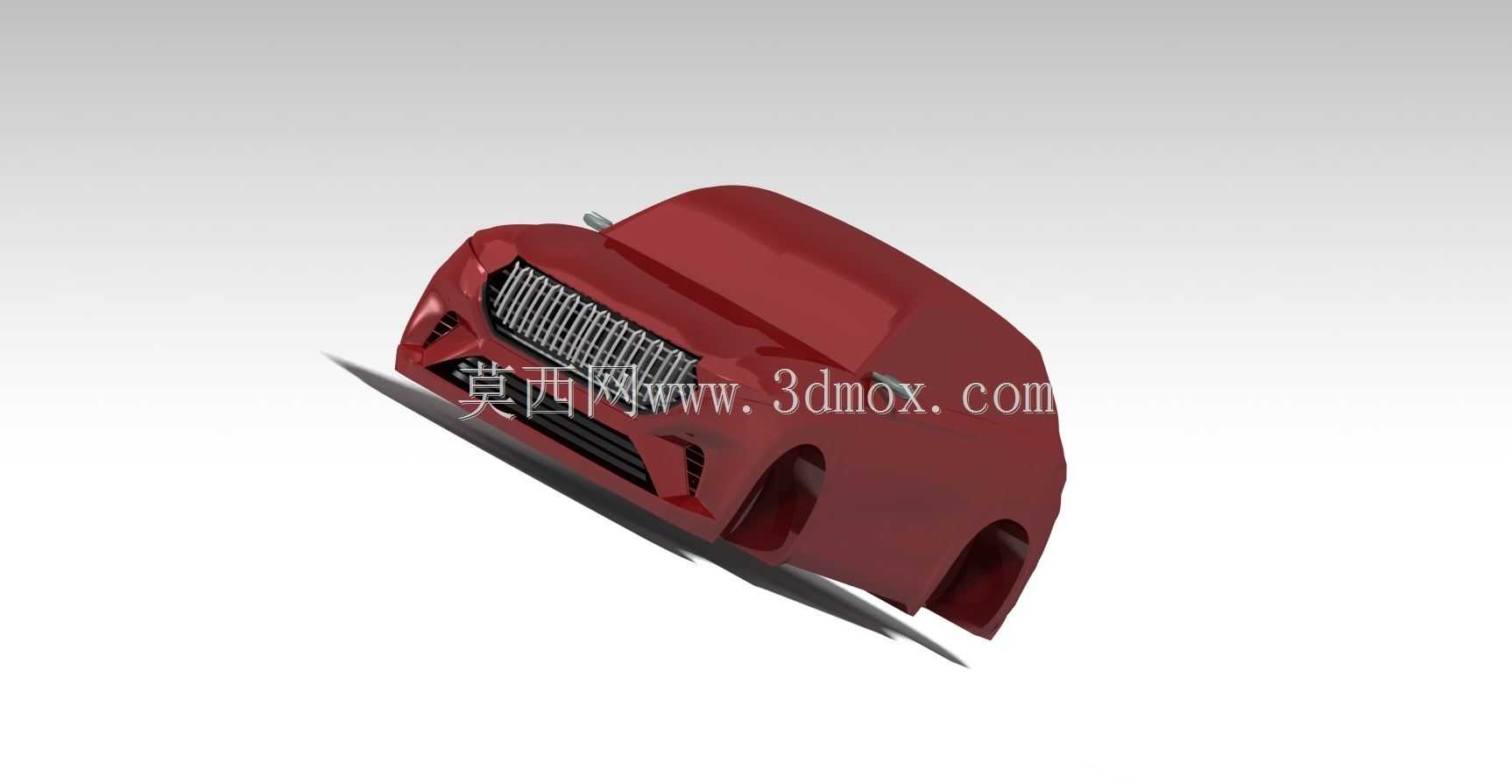

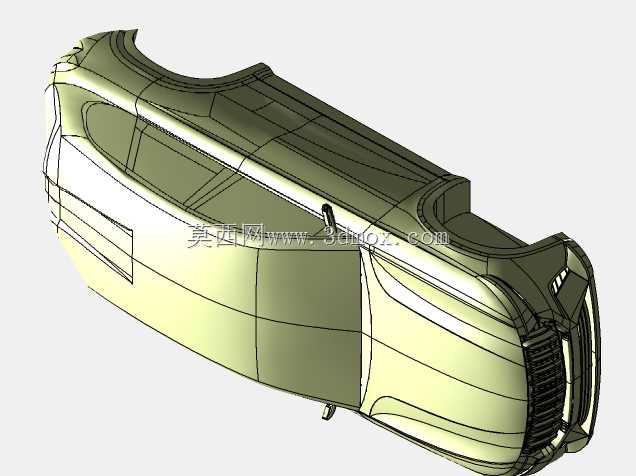

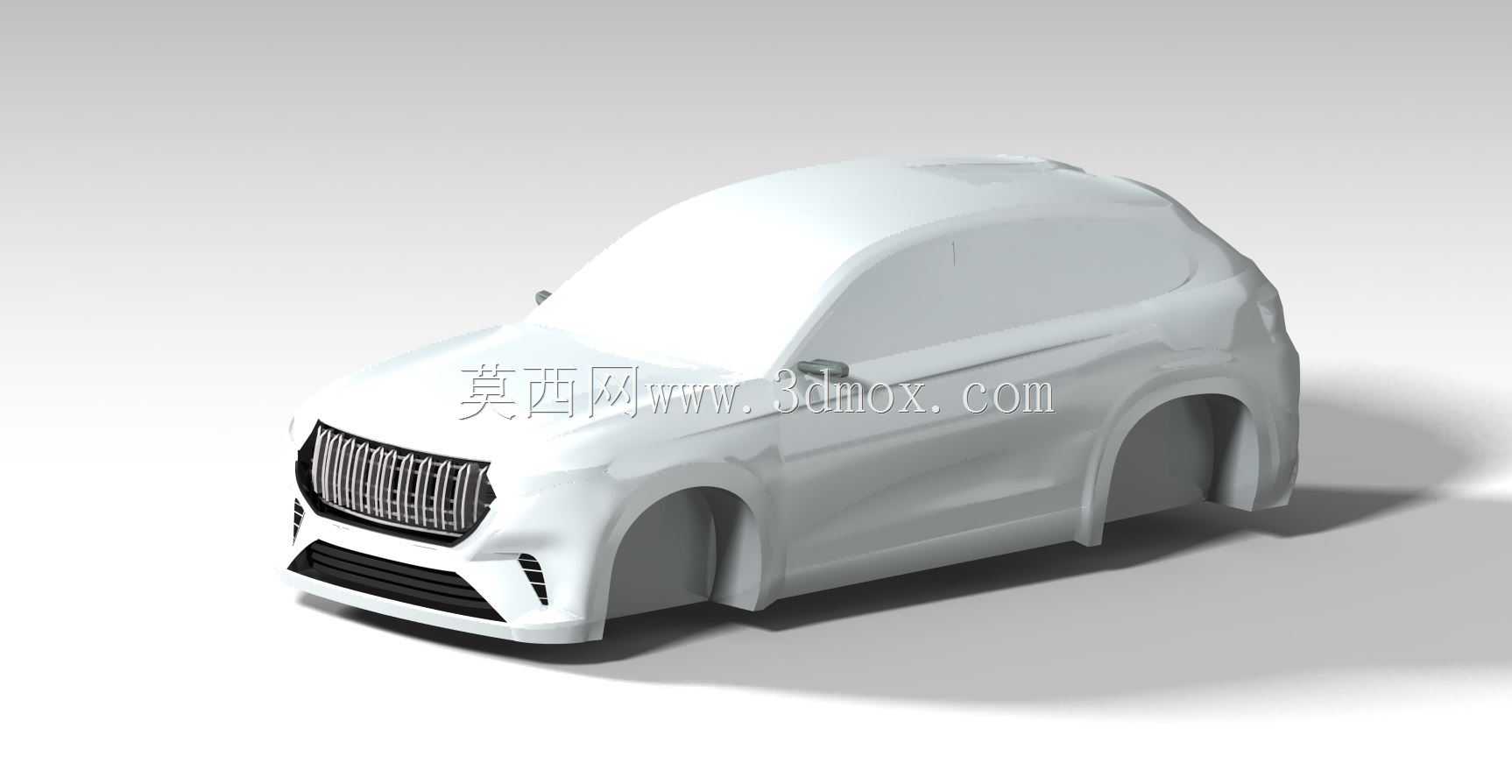

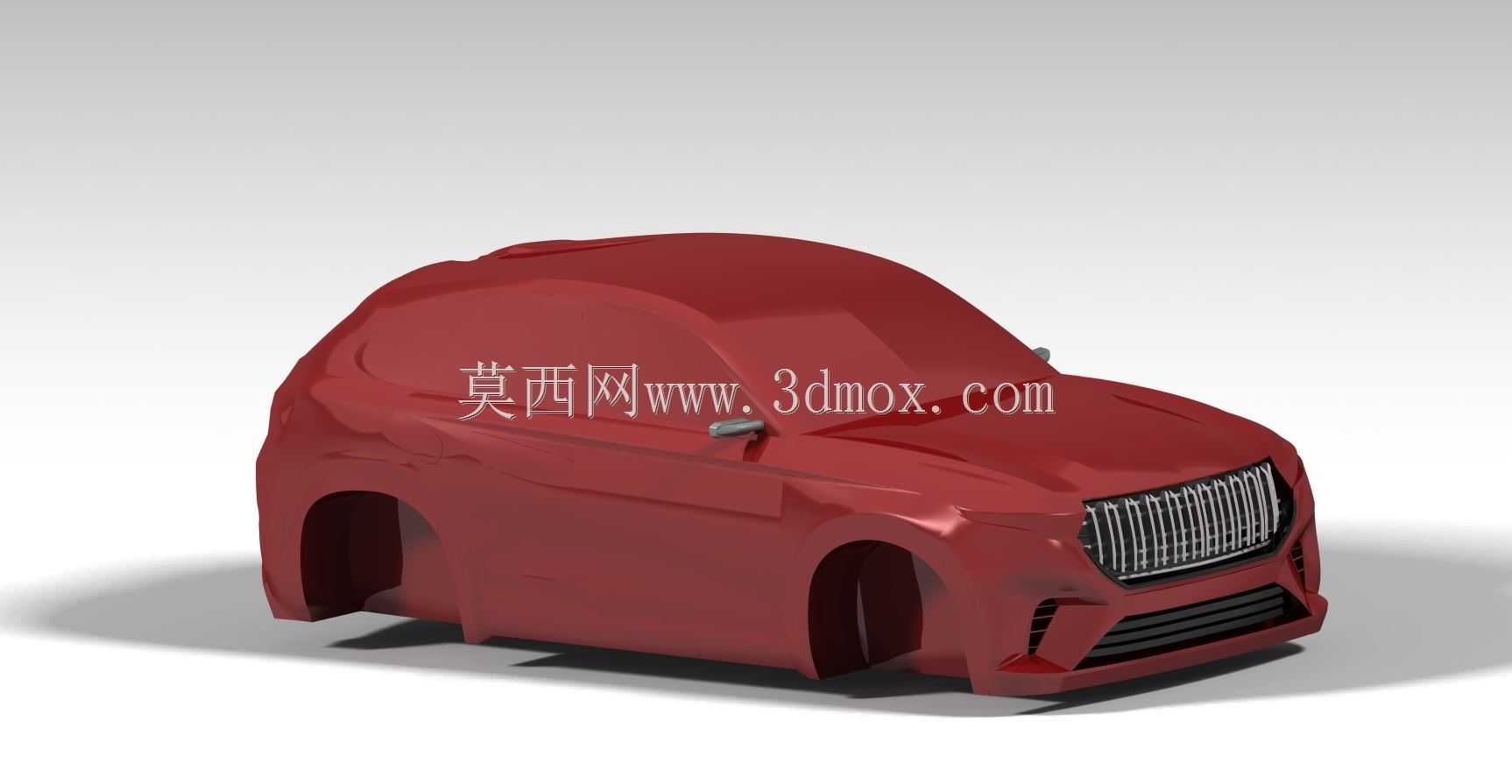

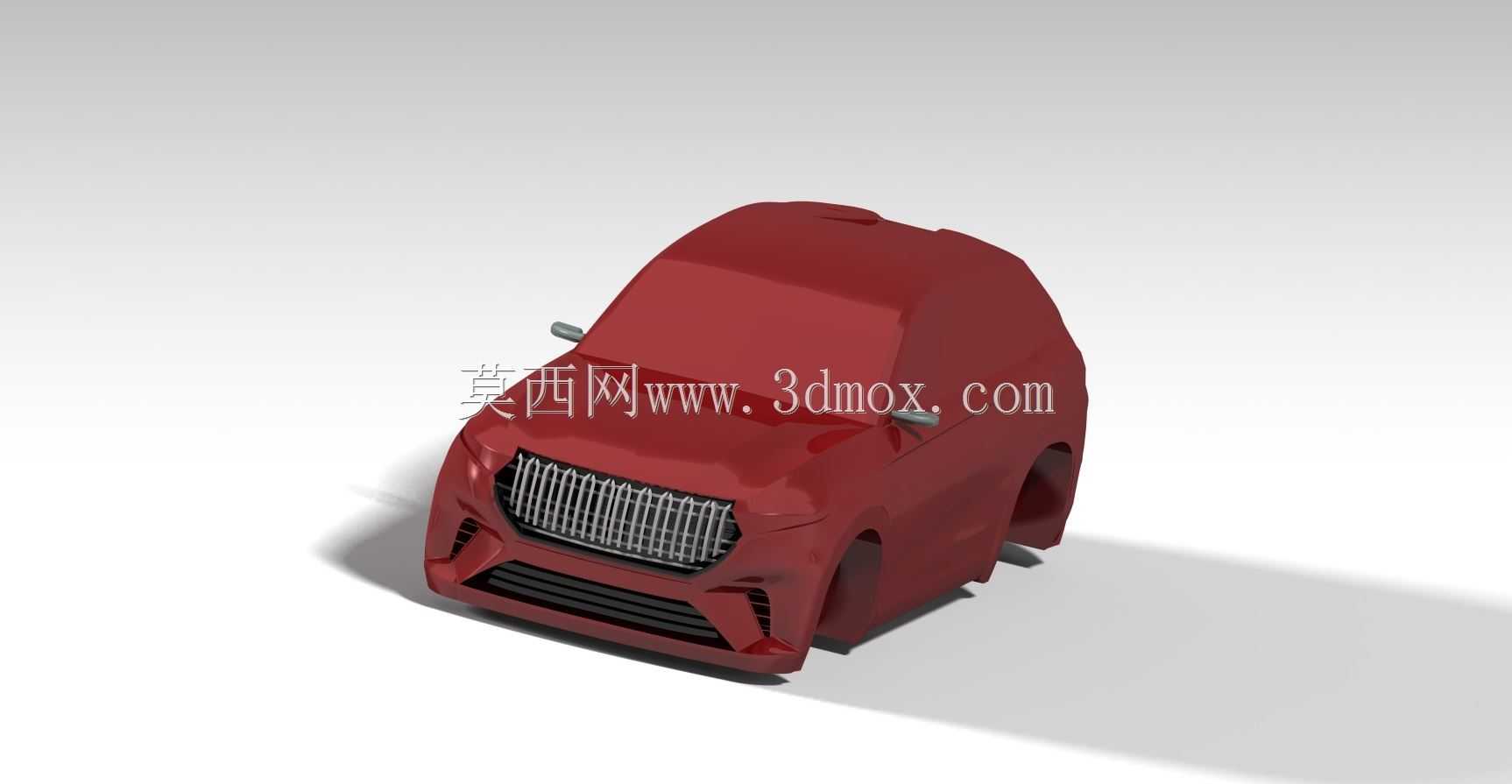

　　该数模还原的是面向城市家用场景的紧凑型SUV外覆盖件主体结构，建模阶段优先考虑了造型评审阶段的曲面连续性要求，所有外表面均达到G2连续标准，可直接对接后续油泥模型铣削、A级曲面重构的工作流程。从实际应用场景来看，这类外造型数模主要用于整车项目前期的造型可行性验证，工程团队可基于该数模快速校核外饰件与内部硬点的间隙匹配关系，比如前保险杠与前端冷却模块的预留空间、轮拱区域与转向轮跳动包络的安全距离、侧围外板与车门内板的安装搭接边界，避免后续结构设计阶段出现造型无法落地的问题。数模当前呈现的是车身外覆盖件的主体曲面，省略了车门开闭结构、车窗玻璃、外后视镜安装基座等细节，但保留了核心的造型特征：前脸采用大尺寸竖向辐条进气格栅，

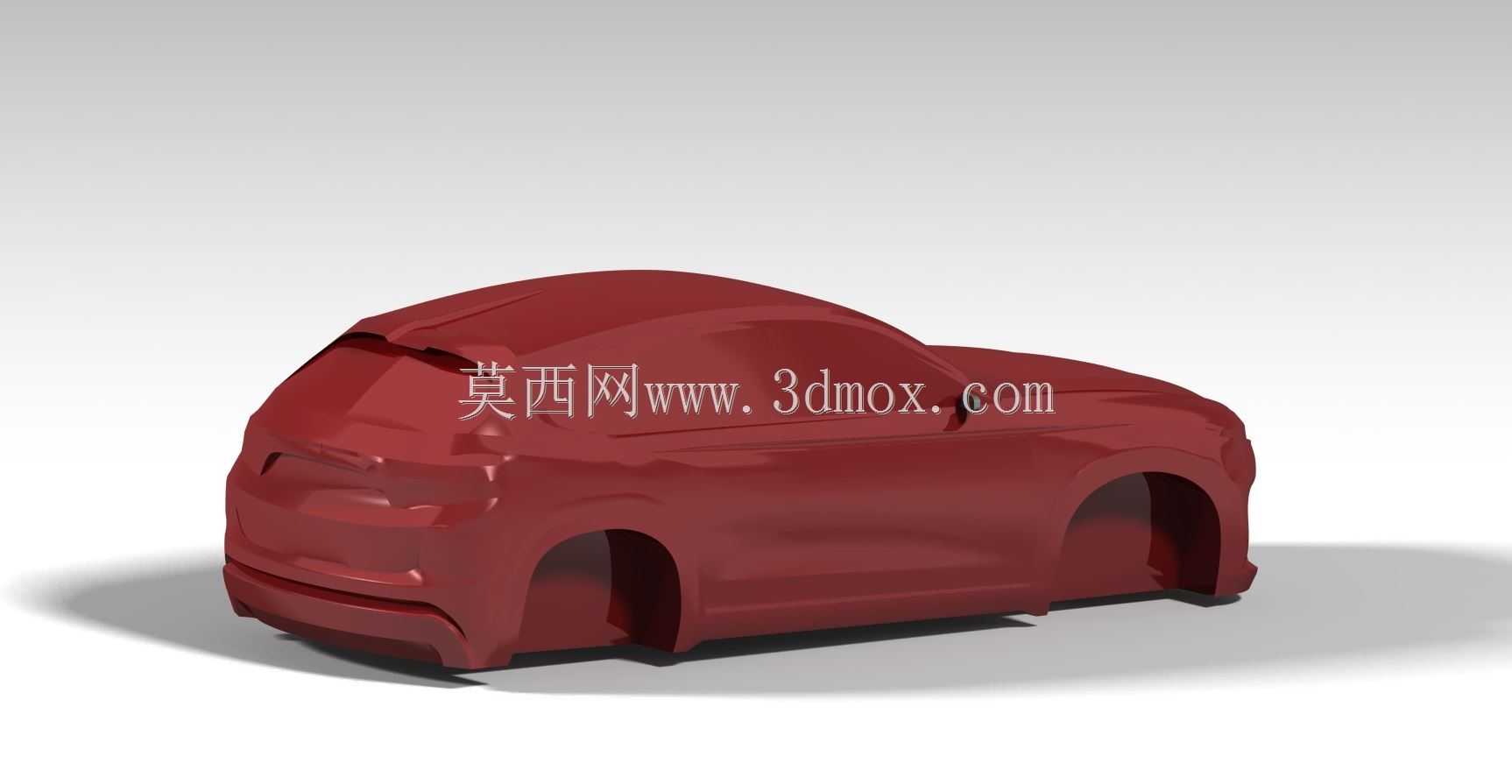

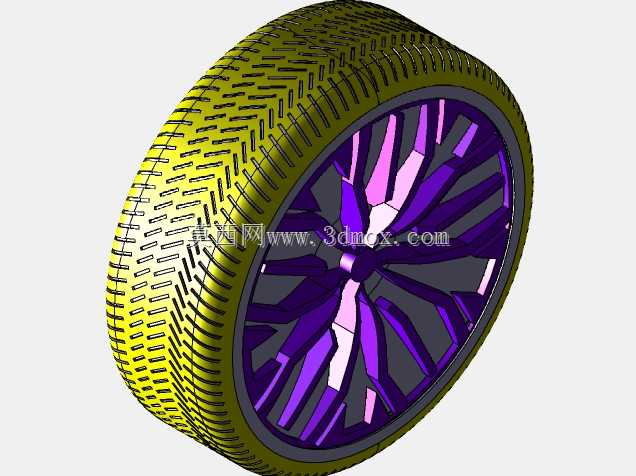

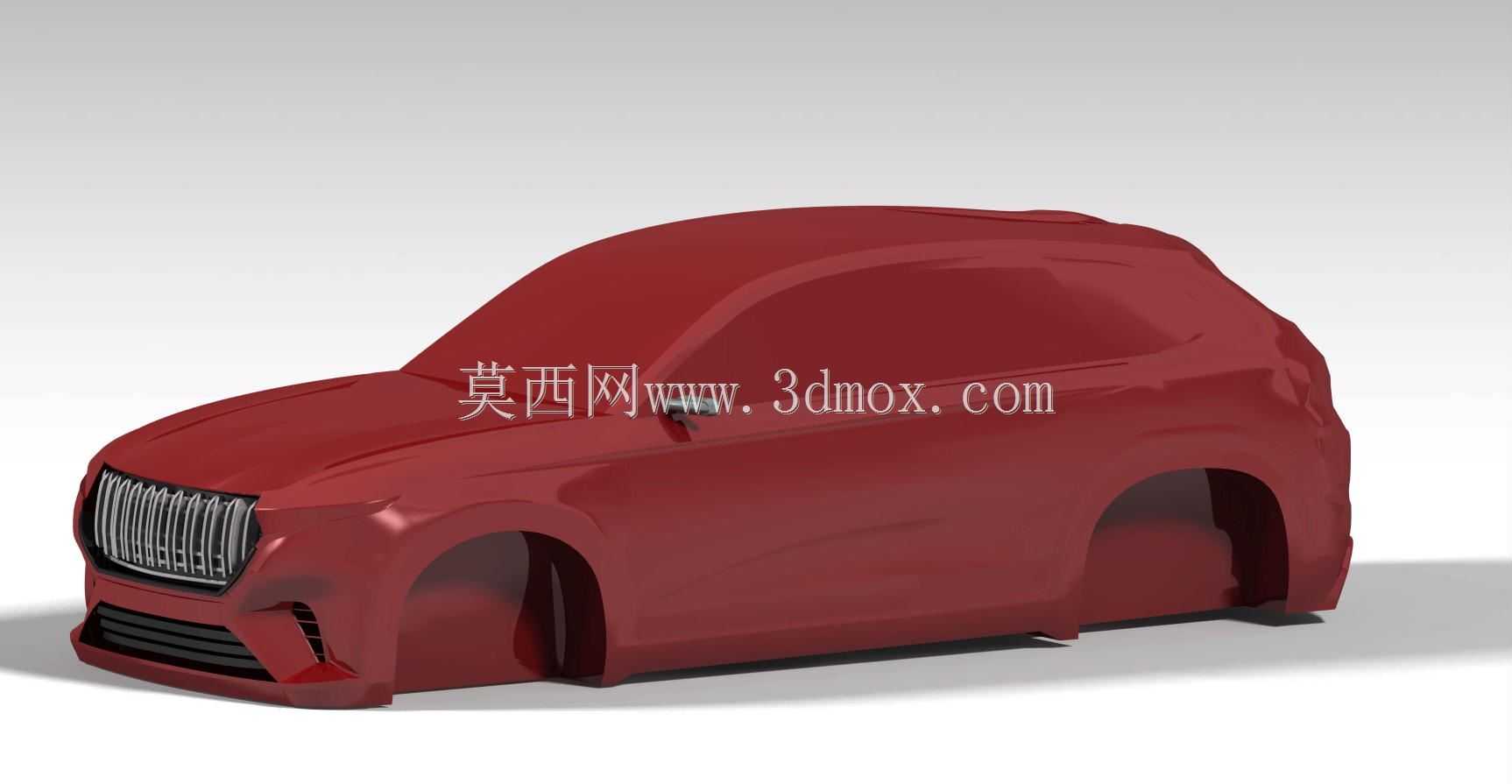

　　格栅上沿与引擎盖筋线自然衔接，下保区域预留了梯形进气口与两侧雾灯安装位，可满足不同配置车型的外饰件通用化需求；车身侧面采用溜背式车顶线条，从B柱位置开始缓慢下滑至车尾，既保证了后排乘客的头部空间，也优化了整车风阻系数，轮拱位置做了突出的包围造型，适配18-20寸轮毂的安装需求，轮眉与轮胎的单边间隙控制在25mm，可兼容常规路况下的悬架跳动行程。设计过程中重点考虑了冲压工艺的可行性，所有外覆盖件的曲面拔模角度均控制在7度以上，引擎盖、翼子板、侧围等大型覆盖件的曲面曲率变化平缓，避免出现冲压过程中材料拉伸不均导致的开裂问题，前脸格栅的辐条厚度统一设置为3mm，辐条之间的间隙不小于8mm，可满足注塑模具的抽芯与脱模要求。从安装边界来看，

　　数模预留了前后保险杠与车身侧围的搭接止口，止口宽度统一为12mm，公差带控制在±0.5mm，可直接匹配现有同平台车型的白车身安装点，缩短新车型的开发周期；车顶位置预留了行李架安装孔位与全景天窗的安装边界，天窗开口尺寸按照同级别车型的通用标准设置，可兼容不同供应商的天窗总成。在人机工程校核层面，该数模的侧面腰线高度设置在距离地面820mm位置，既保证了侧面碰撞时的结构强度，也不会遮挡驾乘人员的侧方视野；前风挡的倾斜角度设置为32度，配合引擎盖的下压造型，可将整车高速行驶时的风噪源位置后移，提升座舱静谧性。值得注意的是，数模中前后悬的长度比例经过多轮调整，前悬长度控制在920mm，预留了前防撞梁、散热器、动力总成前端附件的安装空间，

　　后悬长度控制在860mm，可满足后备箱常规储物空间的布局需求，同时保证离去角达到19度，满足城市非铺装路面的通过性要求。外饰分缝位置也在数模中做了预留，车门与侧围的分缝间隙设置为4mm，前后保险杠与翼子板的分缝间隙设置为3.5mm，所有分缝位置的面差均控制在1mm以内，符合量产车型的外饰装配精度标准。
