ER32弹性筒夹专用勾头扳手结构设计

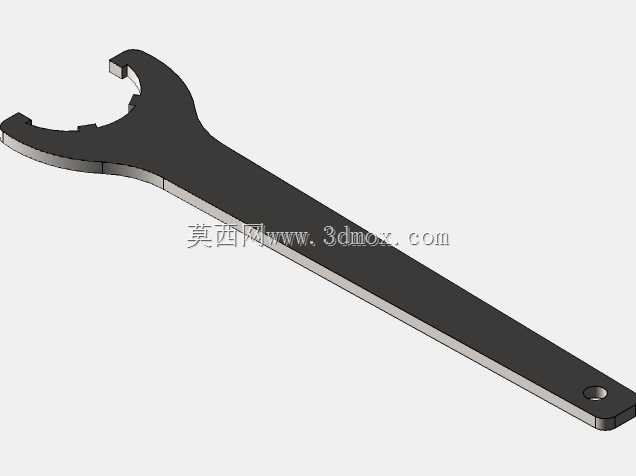

　　这款勾头扳手是针对数控加工场景中ER32规格弹性筒夹的锁紧与松卸操作设计的专用手动工具，在数控车床、加工中心、雕铣机等配备ER弹性夹头刀柄的设备日常换刀作业中，是一线操作工人不可或缺的工装辅具。很多刚接触机加工的新手容易用普通活动扳手或者管钳来拧ER螺母，不仅容易打滑刮花螺母的卡槽，施力不当还会导致筒夹锁紧力矩不均，轻则出现刀柄跑刀、加工振纹的问题，重则会因为夹持力不足造成铣刀飞出的安全隐患，而这款专用扳手的勾头结构完全匹配ER32螺母的卡槽轮廓，咬合时没有多余间隙，施力过程中不会出现滑脱、偏摆的问题。从结构设计来看，扳手整体采用扁平长条式的一体式结构，头部的勾型卡口做了与ER32螺母卡槽完全贴合的轮廓修型，

　　两个卡爪的厚度刚好适配螺母卡槽的深度，卡爪的过渡位置做了圆弧卸荷处理，避免长期高力矩使用时出现应力集中导致的头部断裂问题。手柄部分做了等宽的平直设计，长度经过力矩核算，刚好匹配ER32筒夹推荐的锁紧力矩范围，普通成年男性单手施加正常握力就能达到要求的锁紧力，不需要额外加接延长杆，避免力矩过大导致筒夹变形或者螺母螺纹滑牙。手柄末端的悬挂孔是按照车间工具挂板的常规挂钩尺寸设计的，日常不用时可以直接挂在工位旁的工具架上，不会和其他扳手混放导致拿取不便，也能避免工具乱丢造成的磕碰损伤。扳手的整体厚度控制在6mm，刚好适配大部分ER螺母的安装操作空间，不管是主轴端面空间充裕的立式加工中心，还是刀塔排布紧凑的斜床身数控车床，

　　操作时都不会和周边的刀座、钣金护罩产生干涉，不需要为了拧螺母特意拆卸周边的防护部件。头部的开口尺寸严格匹配ER32螺母的外径，卡口的两个卡爪位置做了对称度校验，保证咬合时两个卡爪同时受力，不会出现单侧受力导致的螺母卡槽变形问题。扳手的刃边位置都做了小倒角处理，没有锋利的毛刺，操作时不会划伤操作人员的手部，也不会刮碰到主轴的端面或者刀柄的表面。在实际使用场景中，不管是更换不同直径的铣刀、钻头，还是拆卸已经积满切削液、铝屑的旧筒夹，这款扳手都能顺畅卡入螺母卡槽，不需要反复调整对位角度，相比通用扳手能缩短近一半的换刀辅助时间。设计过程中也考虑了车间复杂的使用环境，整体结构没有多余的镂空、凹槽，不容易积存切削液和金属碎屑，

　　日常维护只需要用棉纱擦拭表面即可，不需要做特殊的防锈保养，就算长期在充满切削液雾气的车间环境中使用，也不会出现结构锈蚀导致的强度下降问题。手柄的表面没有做多余的防滑纹路，扁平的表面握持时受力均匀，就算手上沾有切削油，也能稳定握持不会打滑，相比带凸起防滑纹的扳手，清理表面附着的金属碎屑也更加方便，不会出现碎屑卡进纹路里扎手的问题。从安装边界来看，扳手头部的外轮廓做了收窄设计，卡入螺母后，头部超出螺母外径的部分不超过8mm，在一些主轴排布紧密的多主轴机床上，也能顺利完成锁紧操作，不会因为头部尺寸过大碰到相邻的主轴部件。
