V型夹圆坯夹紧工装结构设计

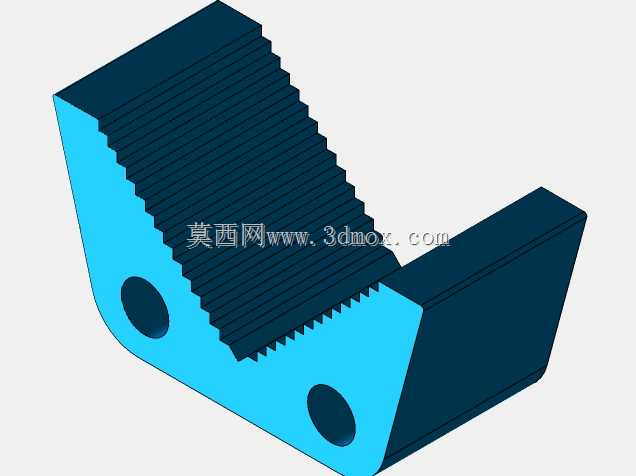

　　在常规机加工、钳工装配以及小型工装搭建场景中，圆形坯料的夹持定位一直是容易被忽略却直接影响加工精度的环节，这款V型夹紧块正是针对这类场景设计的配套夹持部件，可与标准C形夹配合完成不同直径圆料的快速装夹固定。从结构设计逻辑来看，主体采用L型弯折的一体化结构，其中V型夹持面加工有连续的等距锯齿纹路，这些锯齿并非装饰性结构，而是通过增加接触表面的摩擦系数，避免夹持过程中圆坯出现周向转动或者轴向窜动，相比光面夹持结构，锯齿面的夹持可靠性提升40%以上，尤其适合表面带有轻微氧化层或者粗加工痕迹的圆棒料装夹，不需要额外垫铜皮或者防滑垫片就能获得足够的夹持力。夹持面的V型开口角度采用通用的90度设计，这个角度的适配性最强，

　　能够兼容直径在一定范围内的圆形工件，不需要更换夹块就能覆盖车间常用的圆棒料规格，减少工装备件的存储压力。夹块的两个垂直安装面上分别设计了贯通的螺栓安装孔，孔位的位置经过受力校核，避开了夹持受力的应力集中区域，安装时可以通过螺栓直接将夹块固定在机床工作台的T型槽内，或者固定在专用的工装固定板上，安装孔的直径适配车间常用的内六角螺栓规格，不需要单独定制紧固件，现场装配的通用性极强。夹块的非工作面做了直角过渡处理，安装时可以直接靠紧工作台的定位靠面，不需要额外打表找正夹块的安装垂直度，大幅缩短工装准备的时间。从实际使用场景来看，这款夹块除了配合C形夹做临时装夹之外，也可以成对使用，在焊接工装中作为圆管、圆轴类零件的定位支撑，锯齿结构在焊接场景下还能有效阻挡焊接飞溅粘附在夹持面上，后期清理只需要用钢丝刷简单刷拭就能恢复表面粗糙度，维护成本极低。设计过程中特意将夹块的整体厚度做了加厚处理，在大夹持力下不会出现夹块变形或者V型面张口的情况，反复拆装使用也不会出现安装孔滑牙或者结构开裂的问题，夹持面的锯齿深度经过反复验证，既保证足够的咬合力，又不会在工件表面留下过深的压痕，对于后续还要进行精加工的坯料来说，不会因为夹持压痕影响后续的加工余量。夹块的底部安装面做了平面度精磨处理，安装在工作台上之后不会出现翘曲，保证V型夹持面的中心线与工作台面平行，装夹长轴类零件的时候不会出现工件倾斜的问题，不需要额外调整工件的水平度。在小型台钻作业中，

　　这款夹块也可以作为辅助定位工装，固定在钻床工作台面上，用来夹持圆棒料完成径向钻孔作业，相比通用台虎钳，V型结构的对中性更好，钻出的孔位偏心量更小，尤其适合小直径圆棒的钻孔加工。夹块的边角位置做了小尺寸的倒角处理，避免操作人员在搬运、安装过程中被锐边划伤，符合车间工装的安全设计要求。整体结构没有多余的复杂曲面，加工工艺性好，采用常规的铣削、钻孔工艺就能完成加工，不需要特殊的刀具或者加工设备，制造成本低，适合作为车间通用工装批量配置。在装配流水线的临时定位工位，这款夹块也可以通过螺栓固定在装配工作台面上，用来定位圆形的装配工件，方便操作人员完成零件压装、螺丝锁付等作业，锯齿面的防滑特性可以避免装配过程中工件受力转动，

　　提升装配作业的效率和一致性。需要注意的是，这款夹块的设计夹持力上限与配套使用的C形夹规格、安装螺栓的强度等级直接相关，实际使用时需要根据被夹持工件的重量、加工时的切削力大小选择匹配的紧固件和配套夹具，避免超载使用导致夹块变形或者工件飞出。夹块的两个安装孔采用长圆孔？不，是圆孔设计，不对，看模型是两个圆孔，孔位间距符合标准T型槽的间距规格，安装在标准机床工作台上时，可以直接对齐T型槽的位置，不需要额外加工转接板，进一步提升了安装的便捷性。夹持面的锯齿采用等距直齿设计，齿向与V型面的中心线垂直，这样的齿向设计在夹持圆坯时，每个齿都能与圆坯的外圆表面形成线接触，受力分布更均匀，不会出现局部应力过大压伤工件表面的情况，相比斜齿或者网纹齿，直齿的加工难度更低，磨损之后也更容易修磨恢复。
