落地式小型休闲篮球架结构设计

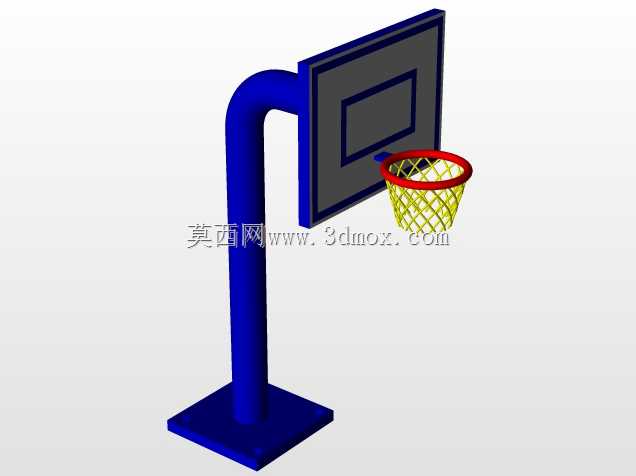

　　这款落地式小型篮球架的结构设计，主要面向室内休闲娱乐、儿童活动区、小型办公休闲区以及家庭庭院这类非专业竞技场景，区别于标准赛事用的大型预埋式篮球架，它的整体结构更紧凑，安装不需要破坏地面，依靠底部方形配重底座即可实现稳定放置，挪动移位也相对方便，适配空间有限的非专业运动场地。从结构组成来看，整套装置分为方形安装底座、单立柱支撑弯管、篮板安装框架、篮板本体、篮筐及篮网几个核心部分，所有金属承力部件均采用等壁厚管材与板材拼接成型，没有复杂的曲面铸造件，加工工艺以切割、弯管、焊接、表面喷涂为主，量产加工的工艺门槛较低，零部件的通用化程度高，后期维护更换配件也比较便捷。支撑立柱采用单根圆管弯折成型的结构，

　　从底座垂直向上延伸至接近篮板高度位置后，做90度水平弯折直接连接篮板背部的安装面，这种单立柱侧装的结构省去了背部斜向支撑的杆件，从投篮正面看不会有支撑结构遮挡视线，同时弯管的圆弧过渡段可以有效分散立柱与篮板连接处的应力集中，避免长期受篮筐冲击载荷出现焊缝开裂的问题。篮板采用矩形平板结构，背部通过四个角点的安装位与支撑弯管的端部法兰连接，篮板表面预留了标准尺寸的瞄准框区域，符合日常休闲投篮的使用习惯，篮板的安装角度与立柱保持垂直，保证篮球反弹的角度符合常规运动轨迹，不会出现反弹方向异常的问题。篮筐采用环形圆管弯制而成，通过连接支座固定在篮板下部的居中位置，篮筐下方预留了篮网悬挂的挂钩结构，篮网采用常规的编织网结构，

　　不需要额外定制特殊配件。底座为正方形平板结构，面积足够覆盖支撑立柱的垂直投影范围，安装时可以通过在底座上增加配重块或者打膨胀螺栓的方式进一步提升稳定性，即使是成年人正常投篮的冲击力，也不会出现架体倾覆的问题，底座的四个边角做了圆角处理，避免日常挪动或者使用过程中磕碰伤人。从安装边界来看，整套架体的横向占用宽度略大于篮板宽度，纵向深度从底座最前端到篮板背面的距离控制在较小范围内，不需要预留太大的后部安装空间，即使是靠墙放置也能正常使用，不会因为墙体距离问题影响架体安装。设计过程中重点考虑了非专业场景下的使用强度，所有承力焊缝都做了满焊处理，金属部件表面做了防锈喷涂处理，适配室内外不同的使用环境，

　　不会因为短时间的潮湿环境出现锈蚀掉漆的问题。篮筐的安装高度可以根据使用场景调整支撑立柱的总长度来适配，面向儿童使用时可以降低整体高度，面向成人休闲使用时可以调整到接近标准篮筐的高度，结构的拓展性较强，不需要重新开模或者改动核心连接结构就能实现不同高度规格的衍生。篮板的材质可以根据成本需求选择钢化玻璃、复合板材或者金属板材，支撑结构的安装孔位做了通用化设计，不同材质的篮板只要匹配安装孔距就能直接装配，不需要改动支撑弯管的结构。在结构强度校核层面，重点针对篮筐位置的冲击载荷做了加强处理，篮筐与篮板的连接支座增加了加强筋结构，避免扣篮或者篮球长期撞击导致篮筐变形下垂，支撑立柱的壁厚选择也兼顾了轻量化与结构强度，不会因为管壁过薄出现立柱晃动的问题，也不会因为管壁过厚导致整体重量过大挪动困难。整套结构没有复杂的传动或者调节机构，零部件数量少，装配流程简单，普通用户按照装配说明就能完成整套架体的组装，不需要专业的安装工具与施工团队，适配民用休闲体育器材的使用需求。
