镂空齿轮罗马刻度挂钟结构设计

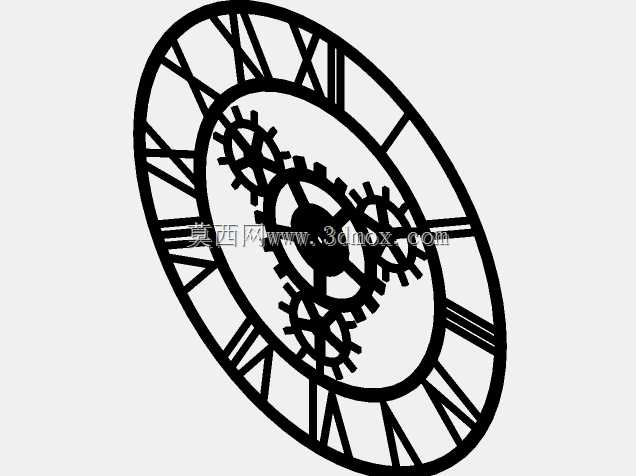

　　这款挂钟采用全镂空环形外框设计，外框边缘直接加工罗马数字刻度作为时间标识，省去了额外的刻度盘零件，既减少了整体装配工序，也让视觉层次更通透。中心区域布置多组啮合齿轮结构，并非单纯装饰造型，齿轮组的齿形参数按照标准渐开线圆柱齿轮参数设定，模数统一为0.5，压力角20度，啮合侧隙控制在0.02-0.05mm区间，既保证传动过程无卡滞，也避免间隙过大导致的指针晃动。外框采用等宽圆环结构，环宽尺寸为整体外径的1/12，保证结构刚性的同时不会遮挡内部齿轮的视觉效果，所有镂空区域的边角都做了R0.3的圆角过渡，避免激光切割或者线切割加工时出现应力集中开裂的问题，也能防止安装使用过程中锐边划伤。

　　从安装场景来看，这款挂钟适配多数室内墙面安装需求，背部预留的挂孔位置按照标准挂装孔位设计，孔距适配常规墙面挂钉间距，安装时只需保证挂点水平，即可让钟体保持端正，整体厚度控制在12mm以内，贴墙安装后突出墙面尺寸小，不会占用过多过道空间，适合客厅、工作室、工业风商业空间的墙面布置。设计过程中优先考虑了加工便利性，所有零件均为平面薄板结构，可直接通过激光切割、水刀或者数控冲床加工成型，不需要复杂的曲面铣削工序，加工成本可控，零件之间的连接采用定位卡扣加少量紧固螺丝的方式，装配时不需要专用工装，普通操作人员按照装配对位标记即可完成整机组装。

　　齿轮组的布局采用中心轮加三个行星轮的对称布置方式，三个从动轮均匀分布在中心主动轮周围，啮合点的受力相互抵消，降低了主轴的径向负载，能有效延长机芯的使用寿命。指针直接固定在最上层齿轮的输出轴上，转动过程中齿轮同步运转，既实现走时功能，也能通过齿轮的动态转动增强视觉趣味性。罗马数字刻度的笔画宽度统一为3mm，在常规2-5米的观看距离下，刻度辨识度足够，不会因为笔画过细导致远距离读时困难，也不会因为笔画过粗显得整体笨重。外框与内部齿轮支架之间通过三根均匀分布的细辐条连接，辐条宽度2mm，既保证连接强度，也尽可能减少对镂空视觉效果的遮挡，辐条与外框、支架的连接位置都做了加宽处理，避免连接处受力断裂。

　　考虑到不同使用场景的适配性，整体结构没有设置封闭的外罩，所有结构直接外露，日常清洁时只需用干布擦拭表面浮尘即可，不需要拆解外罩清理。材料选择上适配金属、亚克力、密度板等多种薄板材料，设计时预留了0.1mm的材料厚度公差补偿，不同材料加工时不需要重新调整图纸尺寸，直接导入加工程序即可生产。走时机芯选用标准的石英钟机芯，安装位尺寸按照通用机芯的安装尺寸设计，替换机芯时不需要额外修改结构，市面上常规的挂钟机芯都可以直接适配安装，降低了后期维护的配件成本。整体重量控制在300g以内（2mm厚度亚克力材质），普通墙面的水泥钉或者无痕钉即可承受挂装重量，不需要额外打膨胀螺栓，安装操作简便。
