CNC加工中心BT40-BT50刀柄放置框架

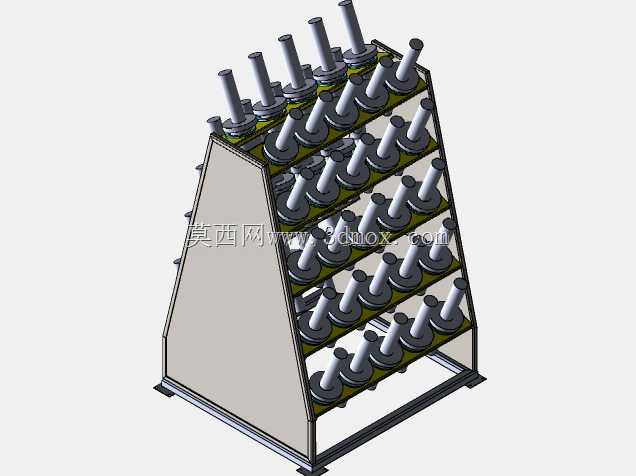

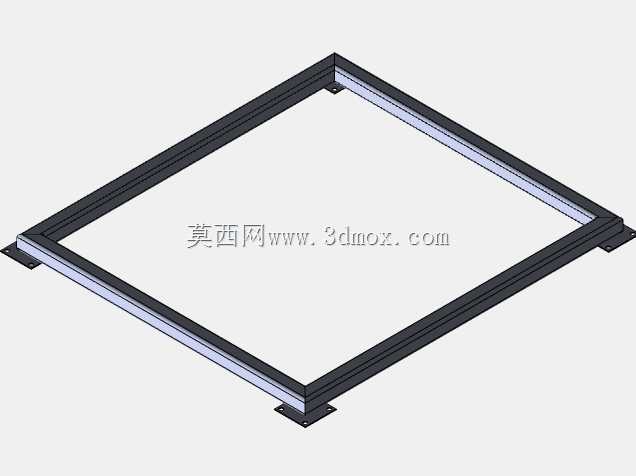

　　在数控加工车间的日常运维场景里，刀具的有序存放直接影响换刀效率与刀柄使用寿命，这款框架结构正是针对BT40、BT50系列数控刀柄的工位侧暂存需求设计，适配加工中心操作者的取放动线，避免刀柄随意堆放导致的锥面磕碰、拉钉沾染切屑冷却液等问题。从结构设计逻辑来看，整体采用标准工业铝型材拼接成型，型材选型兼顾刚性与轻量化需求，框架四边的型材槽口内嵌硬质防护条，既可以避免刀柄放置时与铝型材直接摩擦产生划痕，也能承接少量滴落的切削液，防止污染车间地面。框架底部设置四个带安装孔的固定脚座，可通过膨胀螺栓直接固定在机床旁的地面或者工作台台面，也可搭配脚轮做成移动式刀具架，适配不同车间的布局调整需求。框架的内空尺寸经过精准核算，

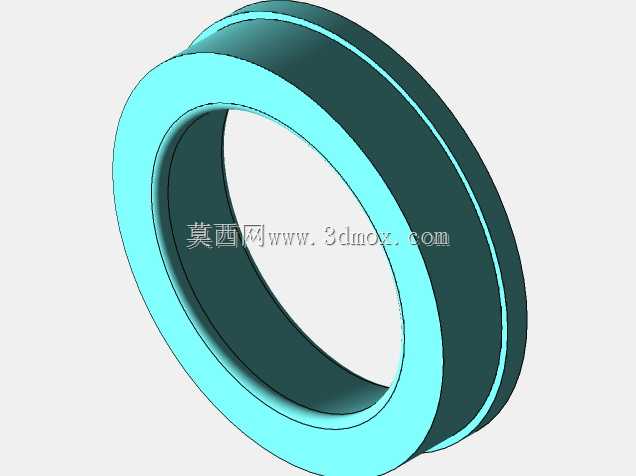

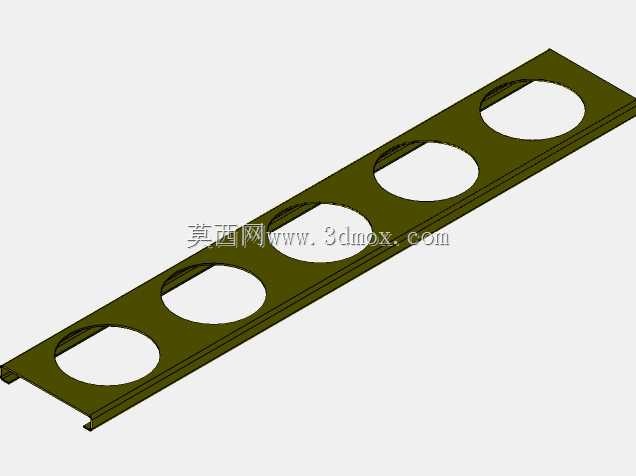

　　刚好匹配BT40与BT50刀柄的法兰盘外径范围，放置时刀柄锥面朝下卡入框架内沿，不会出现侧翻滑落的情况，单框架可容纳的刀柄数量可根据实际工位需求调整型材拼接长度，当前展示的标准款可满足单台加工中心一个班次的常用刀具存放需求。设计过程中特意规避了多余的突出结构，框架所有拼接处采用内置角码连接，外表面无突出的螺栓头，避免操作人员取放刀具时剐蹭工作服或者划伤手臂，型材表面做阳极氧化处理，耐车间内的切削液、润滑油腐蚀，长期使用不会出现表层脱落生锈的问题。从安装边界来看，框架整体为正方形结构，底部脚座的安装孔位间距统一，不管是落地安装还是台面安装，都不需要额外做复杂的基础处理，四个固定点锁紧后整体框架的晃动量控制在0.2mm以内，

　　取放刀柄时不会出现明显晃动感。在实际生产应用中，这类刀柄放置架通常布置在加工中心操作门的侧方1米范围内，操作人员完成换刀后可随手将闲置刀柄放入架内，不需要转身走到远端的刀具柜存放，能有效减少单批次零件加工的辅助时间，同时统一的存放位置也能避免刀具混用、丢失的问题，对于批量加工场景的车间5S管理也有明显的助力。框架的结构设计预留了拓展空间，可在侧边加装标签条插槽，对应每个刀柄放置位标注刀具编号、加工用途，也可在底部加装接屑盘，承接刀柄上滴落的切屑与切削液，定期清理即可维持工位整洁。不同于封闭式的刀具柜，这款开放式框架的可视性更好，操作人员站在操作位就能清晰看到所有存放的刀柄，快速选取需要的刀具，不需要反复开关柜门翻找，

　　尤其适合多品种小批量的加工场景，这类场景下刀具更换频次高，开放式存放的效率优势会更加明显。结构受力方面，经过有限元校核，单根边梁可承载的总重量不低于80kg，完全满足满装BT50重型刀柄的承重需求，长期满载使用也不会出现型材弯曲变形的问题，拼接处的连接角码采用压铸铝合金材质，抗疲劳性能优异，可承受日常取放刀具时的反复冲击载荷。
