GMR三轴龙门式数控铣床结构设计

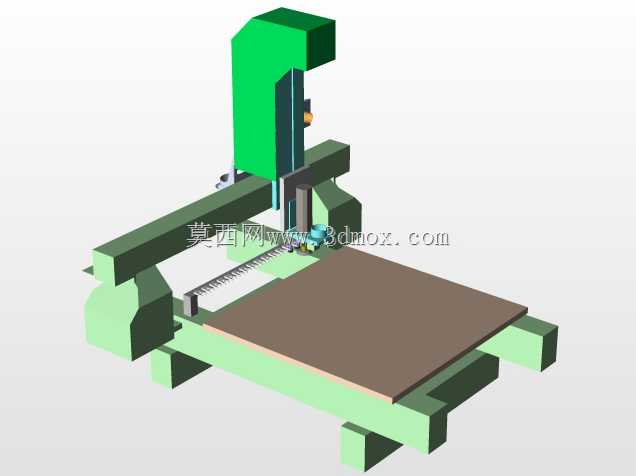

　　这款三轴数控铣床采用龙门式动梁结构布局，主要面向中小型板材、型材的平面铣削、钻孔、简单轮廓铣削加工场景，常见于小型机加工车间、五金件加工门店、教学实训场地以及非标零件打样环节，可适配铝件、软钢、工程塑料、亚克力等多种材质的切削加工，相比台式钻铣床拥有更大的工作台行程，同时比大型龙门铣床占地更小，对车间层高、地基承重的要求更低，适合加工幅面在1200mm以内的平板类工件。从结构设计逻辑来看，设备采用双侧床身支撑横梁的布局，X轴传动组件布置在两侧床身的导轨安装面上，通过双侧同步带或者滚珠丝杠带动横梁做前后方向的进给，这种布局能有效避免单悬臂结构带来的横梁下垂问题，提升长行程下的加工刚性；Z轴滑枕安装在横梁的横向溜板上，

　　沿横梁做左右方向的Y向进给，滑枕自身带动主轴做上下方向的Z向进给，三个进给轴均采用线性导轨作为导向支撑，搭配滚珠丝杠传动，可保证进给过程的平稳性，减少低速爬行问题。主轴单元采用高速电主轴或者皮带传动主轴结构，可根据加工需求更换不同功率的主轴型号，适配不同直径的铣刀、钻头等切削刀具，主轴端面带有标准刀柄安装接口，可快速装夹刀具，同时配套有主轴冷却通路，避免长时间切削导致的主轴过热问题。工作台采用加厚铸铁平台结构，表面加工有T型槽，用于装夹工件、平口钳或者专用工装夹具，工作台下方通过支撑筋板做加强处理，避免大重量工件装夹后出现台面变形，工作台的安装边界与两侧床身预留有足够的操作空间，方便操作人员上下工件、清理切屑。设备的床身、横梁、

　　溜板等主要结构件均采用铸件焊接或者整体铸铁结构，经过时效处理后再进行导轨安装面的精加工，可减少结构件的内应力变形，保证长期使用后的精度保持性；导轨安装面设计有防尘护板结构，可阻挡切削过程中产生的切屑、切削液溅入导轨和丝杠接触面，减少传动部件的磨损，延长设备维护周期。在安装边界设计上，设备整体占地宽度约1.8米，长度约2.2米，高度约2.1米，不需要专门做加厚混凝土地基，普通硬化车间地面即可放置安装，设备后侧预留有电控柜安装空间、切削液管路排布空间，操作侧预留有不小于0.8米的操作通道，方便操作人员进行对刀、工件找正、参数调整等操作。从功能特性来看，这款设备可完成平面铣削、台阶面加工、钻孔、扩孔、铰孔、简单二维轮廓铣削等加工工序，

　　对于小型模具的粗加工、五金零件的平面加工、广告板材的切割雕刻都有较好的适配性，三个进给轴的行程设计充分考虑了常见中小型工件的加工尺寸范围，不会出现行程冗余过大导致的设备成本上升，也不会因为行程不足限制加工场景。设计过程中充分考虑了装配工艺性，所有导轨、丝杠的安装位置都预留有装配调整空间，方便装配时调整导轨的平行度、丝杠的同轴度，降低装配难度；同时各传动部件的位置都设计有润滑注油点，可定期对运动部件加注润滑脂，减少日常维护的工作量。设备的走线全部采用拖链内置排布，避免线缆外露被切屑刮损，也让设备整体外观更加整洁，拖链的弯曲半径根据线缆的最小弯曲要求设计，不会出现线缆弯折过度导致的断线问题。在切削刚性设计上，Z轴滑枕的伸出长度做了合理限制，避免滑枕伸出过长导致的刚性下降，加工时可根据工件高度调整滑枕的伸出量，保证切削过程中刀具的振动控制在合理范围内，提升加工表面质量。
