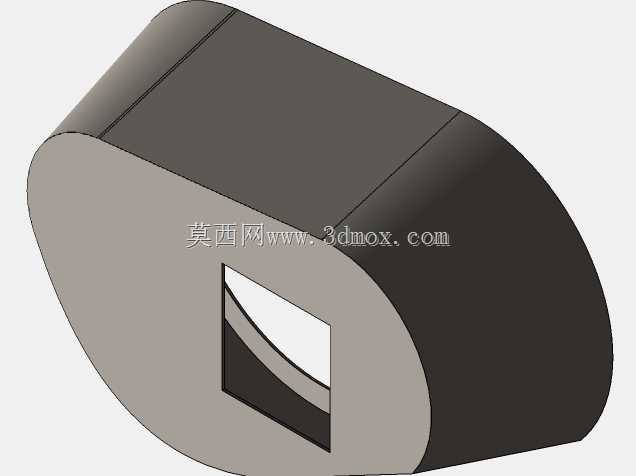

腰形结构发动机壳体组件三维设计

　　在小型通用动力配套场景中，这类腰形截面的壳体构件常作为小型内燃动力单元的外封装承载结构，适配手持动力工具、小型便携发电机组、微型代步动力模组这类对安装空间有扁平化要求的应用场景，区别于传统圆形截面的发动机壳体，该结构能在有限的横向安装空间内，预留出中部方形开口用于布置曲柄连杆机构的运动避让空间，同时兼顾壳体自身的结构刚度与整机布局的紧凑性。从实际使用维度看，该壳体作为发动机的外部承载基体，一方面需要为内部曲柄、活塞、配气组件提供封闭的安装腔体，阻挡外界粉尘、水汽侵入动力核心摩擦副，另一方面要承担整机安装固定的接口承载作用，侧面的弧形曲面可以适配贴合配套设备的弧形安装舱壁，减少整机装配后的冗余空间占用。设计过程中，

　　首先基于内部运动构件的运动包络确定腔体的最小边界：中部方形开口的尺寸完全匹配曲柄旋转过程中的最大外轮廓，避免运动过程中出现构件与壳体内壁的干涉，腰形两端的半圆弧形结构，采用等壁厚设计，壁厚取值兼顾铸造工艺的成型要求与结构强度需求，避免壁厚差异过大导致的铸造应力集中问题。壳体的外表面做了无锐角过渡处理，所有棱边均设置了工艺圆角，既可以降低铸造过程中的砂型成型难度，也能减少装配过程中操作人员被锐边划伤的风险，同时在设备运行过程中，弧形外表面能更好地分散工作振动带来的应力，避免应力集中在棱角位置导致的壳体开裂问题。从安装边界来看，该壳体的整体外轮廓为扁平化腰形，轴向厚度适配小型动力单元的布局需求，不需要额外预留突出的安装耳位，

　　可直接通过腰形端面的环形贴合面与配套的端盖组件做密封连接，密封面的平面度要求控制在合理公差范围内，保证密封垫片压紧后不会出现渗油、漏气的问题。中部的方形开口并非规则正方向，开口内侧设置了弧形让位槽，专门适配曲柄旋转过程中连杆的摆动轨迹，相比传统圆形壳体上开设异形避让孔的设计，这种一体化的腰形壳体结构减少了后续二次加工的工序，在毛坯铸造阶段就可以成型出开口的基本轮廓，仅需要对密封贴合面做少量精加工即可满足装配要求。在实际工况适配中，这类壳体结构多用于小排量的单缸动力单元，工作过程中承受的振动载荷相对有限，等壁厚的弧形结构可以将振动产生的应力均匀分散到整个壳体壁面，不会出现局部应力过高的问题，

　　同时扁平化的外形可以让配套设备的整体重心更贴近安装基面，降低设备运行过程中的振动幅度，提升手持类配套工具的操作握持稳定性。设计阶段还充分考虑了装配工艺性：壳体的内腔拔模角度设置符合金属铸造的工艺要求，不需要额外做复杂的抽芯结构就能完成毛坯成型，降低了零部件的制造成本，外表面的简洁曲面也方便后续做表面喷涂处理，提升壳体的防锈耐腐蚀能力，适配户外作业场景下的复杂使用环境。不同于传统发动机壳体多采用的圆形截面设计，这种腰形结构在相同的腔体容积下，横向占用空间更小，可以让配套设备的整体布局更加紧凑，尤其是在通讯基站备用便携电源、小型园林作业工具这类对设备外形尺寸有严格限制的应用场景中，该结构的壳体能够在保证动力组件安装空间的前提下，压缩整机的外形尺寸，提升设备的便携性。壳体两端的半圆弧形端面，可直接作为整机握持或者安装定位的基准面，不需要额外加装定位结构，装配时可以通过弧形面快速完成壳体在设备舱内的定位，提升装配流水线的作业效率。
