外啮合直齿圆柱齿轮啮合传动结构

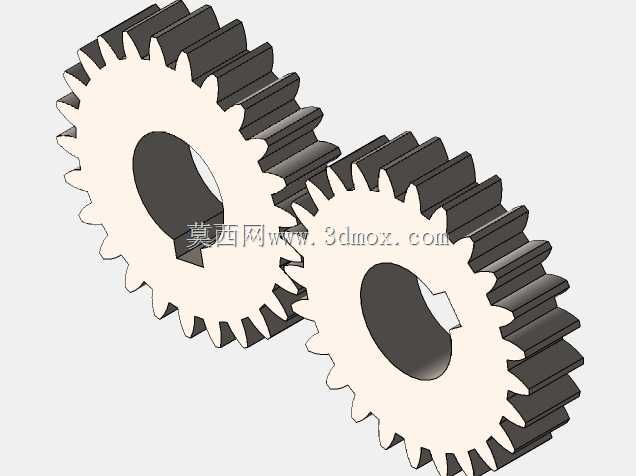

　　这套外啮合直齿圆柱齿轮结构，是机械传动系统里最基础也最通用的动力传递单元，日常在小型输送线的动力端、台式钻床的进给变速组、简易包装设备的同步传动工位都能见到同款啮合形式，核心作用是在平行轴之间传递旋转扭矩，同时根据两个齿轮的齿数差实现固定传动比的转速变换，不需要额外的张紧结构，传动过程的瞬时传动比误差极小，适合对转速同步精度有基础要求的中低速传动场景。从设计逻辑来看，这套齿轮采用标准渐开线齿形，齿顶高系数取常规1的取值，压力角为通用20度，两个齿轮的齿宽保持一致，啮合时的齿侧间隙预留了常温下的热膨胀余量，避免长时间运转后齿面受热胀紧出现卡滞问题。右侧齿轮的内孔带有标准键槽结构，安装时可以通过平键与传动轴实现周向固定，

　　传递扭矩时不会出现轴与齿轮的相对滑转，左侧齿轮为光孔结构，可根据实际安装需求选配键连接或者过盈配合的装配方式，适配不同的轴系设计方案。在安装边界上，两个齿轮的中心距需要严格匹配齿形参数计算的理论值，偏差控制在IT7级公差范围内，中心距过大会导致齿侧间隙过大，传动过程出现冲击异响，中心距过小则会加剧齿面磨损，大幅缩短齿轮的使用寿命。齿轮的轴向定位通常采用轴肩配合挡圈的方式，齿宽方向的安装预留量控制在单边0.5到1毫米即可，不需要额外的轴向压紧结构，避免齿轮运转时承受额外的轴向力。实际应用中，这套啮合结构的润滑方式根据转速区间选择，转速低于100转每分钟的工况可以采用脂润滑，定期在齿面涂抹锂基脂即可满足润滑需求，

　　转速更高的工况则需要搭配封闭箱体采用油浴润滑，让齿轮在运转过程中能带起润滑油覆盖啮合接触面，降低齿面的摩擦损耗。齿面的加工精度等级选8级即可满足大部分通用通用设备的使用需求，不需要过高的精加工成本，如果是用于仪表类的精密传动场景，则可以将齿面精度提升至7级，降低传动过程的回差。这套结构在建模时已经完成了啮合干涉检查，两个齿轮在全齿宽啮合过程中不会出现齿顶与齿根的碰撞问题，装配时只需要将两个齿轮的齿位调整至正确啮合位置，即可实现顺畅的连续转动，不需要额外修配齿形。在负载适配方面，这套直齿轮结构适合传递中等以下的扭矩，不适合高速重载的传动场景，高速工况下直齿轮的啮合冲击会产生较大的噪音和振动，长期运行容易出现齿面疲劳点蚀的问题，如果需要传递更大扭矩，可以将齿面做淬火处理提升表面硬度，增强齿面的抗磨损和抗点蚀能力。日常维护中只需要定期检查齿面的磨损情况，当齿厚磨损量超过原齿厚的10%时就需要更换齿轮，避免出现断齿故障影响整条设备线的运行。
