弧形自动管道连接结构三维建模设计

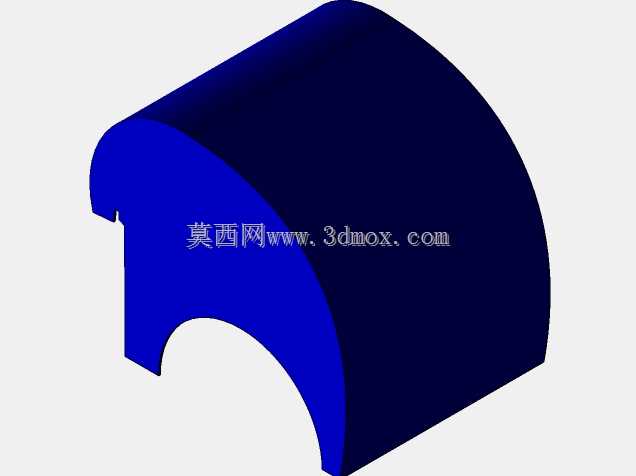

　　在流体输送系统的管路布设场景中，这类弧形自动管道结构常被用于管路走向的90度转向衔接段，区别于常规直角弯头的生硬折角，该结构采用大曲率圆弧过渡的流道设计，能有效降低流体在转向过程中的局部阻力损失，减少介质在转角处的湍流、涡旋产生概率，对于输送含固体颗粒的浆体、高粘度流体的管路系统而言，这种平滑过渡结构还能避免颗粒在转角处淤积堵塞，降低管路长期运行的维护频次。从结构设计逻辑来看，该部件采用半包覆式的弧形壳体构型，外侧为连续的等厚曲面壁面，壁面厚度经过管路承压校核，能够匹配对应公称压力下的管路强度要求，避免长期承压出现壁面蠕变变形；内侧预留的弧形缺口为管路对接的嵌装位，安装时可直接将相邻直段管路的端部嵌入该缺口位置，

　　配合密封件即可完成对接，无需额外焊接或复杂的法兰紧固工序，能有效提升现场管路装配的作业效率。该结构的安装边界需要重点关注圆弧段的回转半径，布设时要预留出对应圆弧投影范围的安装空间，避免与周边管线、设备支架产生干涉，其轴向对接端的尺寸公差按照管路配合的间隙配合标准设定，既保证装配时的顺畅推入，又能控制密封间隙在密封件的有效补偿范围内，防止运行过程中出现介质渗漏。在功能特性上，该弧形管道结构除了基础的流向转向作用，还兼顾了管路的形变补偿能力，大曲率的弧形壁面具备一定的弹性形变余量，当管路因介质温度变化产生热胀冷缩时，弧形段可通过微小的弹性形变吸收部分轴向、径向的位移应力，降低管路接口处因应力集中出现拉裂、松脱的风险，

　　尤其适用于温度波动较大的工业流体输送场景。设计过程中，曲面部分采用扫掠成型的建模逻辑，先确定流道的中心圆弧轨迹，再以管路的通径尺寸为基础偏移出内外壁面的轮廓，保证整个流道段的通径截面保持一致，避免出现通径突变影响介质输送效率；端部的对接缺口处做了微小的倒角导向处理，方便现场安装时管路的快速对位，壁面与对接端面的衔接位置做了圆角过渡，减少应力集中点，提升部件的整体抗疲劳强度。实际应用中，这类结构还可根据不同的管路布设需求调整圆弧的曲率半径，适配不同安装空间下的转向需求，相比拼接式的弯头组件，一体化的弧形结构减少了接缝数量，也就减少了潜在的渗漏点，对于有洁净要求的流体输送场景，比如食品加工、医药生产的物料管路，

　　这种无多余接缝的结构更便于日常的CIP清洗，避免物料残留滋生细菌。建模时需要重点校核弧形段的最小壁厚，尤其是圆弧内侧的壁面位置，要保证在承压状态下的应力值在材料许用应力范围内，同时对接位的卡槽深度要匹配配套管路的插入深度，既要保证连接后的结构稳定性，又不能因插入过深挤占流道的有效通径。
