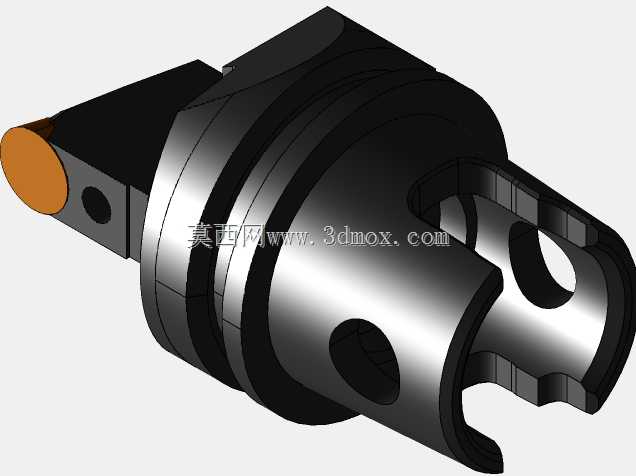

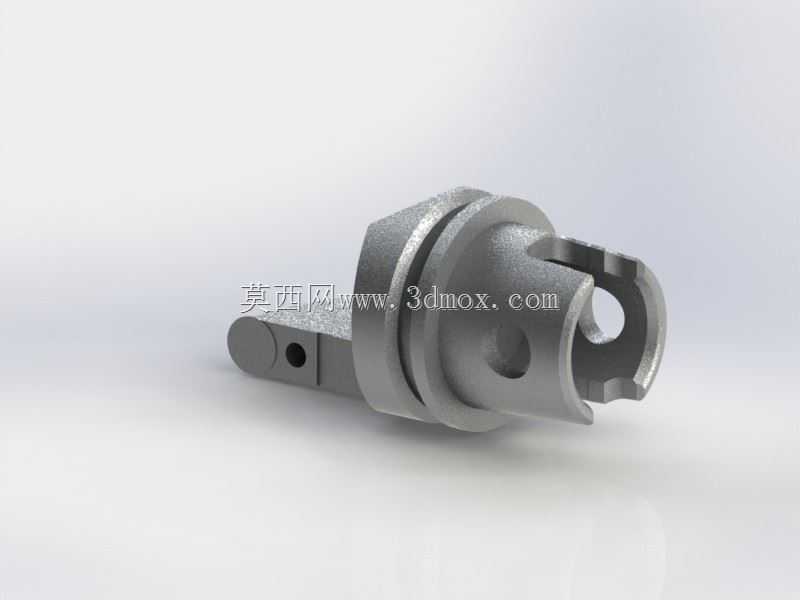

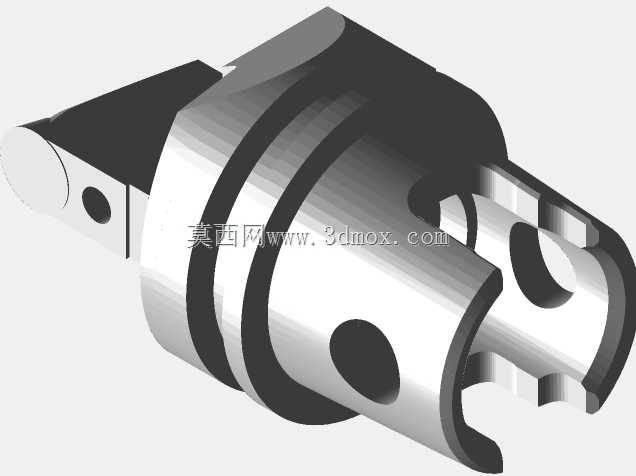

KM50刀柄刀架无插入夹具结构设计

　　在航空发动机零部件加工场景中，高温合金零件的切削载荷波动大，对刀柄装夹的刚性、重复定位精度要求远高于普通钢件加工，这套KM50规格的刀柄刀架，正是针对这类大余量断续切削工况设计的无插入式装夹组件。从结构功能来看，该组件取消了传统刀柄配套的插入式锁紧夹具，直接通过刀架本体的锥面配合、端面键槽咬合实现与主轴端的刚性连接，相比带插入夹具的结构，减少了一层配合间隙累积，在高速重切削时能有效降低刀柄震颤，避免加工表面出现振纹，尤其适合GE系列喷气发动机机匣、叶片榫头这类精度要求高、材料去除量大的零件加工工序。设计过程中优先考虑了安装边界的适配性，刀架与KM50标准主轴的配合锥度严格遵循通用KM刀柄的接口规范，

　　法兰端的定位凸台尺寸与主轴端面的卡槽完全匹配，安装时无需额外加装过渡套，直接推入主轴后通过外周的锁紧销即可完成固定，换装时间比带插入夹具的结构缩短近40%，能适配多品种小批量的航空零件加工换刀需求。刀架侧的刀具安装位采用了侧固式锁紧结构，安装孔的轴线与主轴回转轴线的同轴度公差控制在0.005mm以内，可适配圆柱柄车刀、镗刀的装夹，侧面的锁紧螺钉孔位置避开了切削液喷射路径，不会出现切屑堆积在锁紧位导致换刀卡滞的问题。从外形尺寸来看，刀架本体的最大外圆直径与KM50主轴的法兰直径保持一致，伸出主轴端面的长度经过优化，在保证刀具装夹深度足够的前提下，尽可能缩短悬伸量，提升整个刀具系统的刚性，避免长悬伸带来的让刀问题。

　　刀架端部的槽型结构是为了适配主轴端的驱动键，传递切削扭矩时的接触面积比普通平键结构大30%，在大切深切削时不会出现键部压溃、打滑的问题。实际应用中，这类无插入夹具的刀柄刀架多用于数控车床、车铣复合设备的动力刀位，加工高温合金、钛合金这类难加工材料时，能承受更大的切削进给量，同时因为减少了中间夹具的零件数量，日常维护时只需定期检查锥面的磨损情况，无需对插入夹具的弹性部件进行更换，降低了运维成本。设计时还考虑了切削液的导流结构，刀架内部预留了贯通的切削液通道，可直接将高压切削液输送到切削刃位置，在高速切削时能有效降低切削区温度，延长刀具寿命，通道的出口位置正对刀具刀尖，不会因为刀架旋转出现切削液偏斜的问题。

　　外周的环形槽是用于配合主轴的自动换刀机械手卡爪，槽的宽度、深度符合通用自动换刀系统的夹持标准，可直接接入自动化加工生产线，无需对机械手卡爪进行定制改造。在安装边界校核上，刀架旋转时的最大回转直径不会与机床的防护门、刀塔周边部件发生干涉，相邻刀位安装其他刀具时，也不会出现排刀干涉的问题，可同时安装多把刀具完成连续工序加工，减少换刀次数提升加工效率。
