哈斯车床配套机器人转台冷却液块结构

　　在数控车床配套自动化上下料单元的改造与配套设计中，冷却液分配块是容易被忽略但直接影响加工稳定性的核心辅助部件，这款适配哈斯车床、对接机器人转台的冷却液块，正是针对带自动化转台的车削工位冷却回路优化需求设计的。从实际应用场景来看，普通哈斯车床的原有冷却出口多为固定朝向的直出结构，当工位加装机器人转台实现多面连续加工、工件自动转位时，原有冷却管路无法跟随转台动作同步调整冷却点位，容易出现刀具切削区域冷却覆盖不足、切屑冲刷不彻底的问题，尤其是在进行不锈钢、高温合金等难加工材料的连续车削作业时，冷却不到位会直接加剧刀具磨损，甚至造成工件热变形超差，这款冷却液块就是作为转台与车床原有冷却系统之间的转接分配单元，整合多通路冷却输出，为转台上的不同加工工位提供定向冷却介质输送。

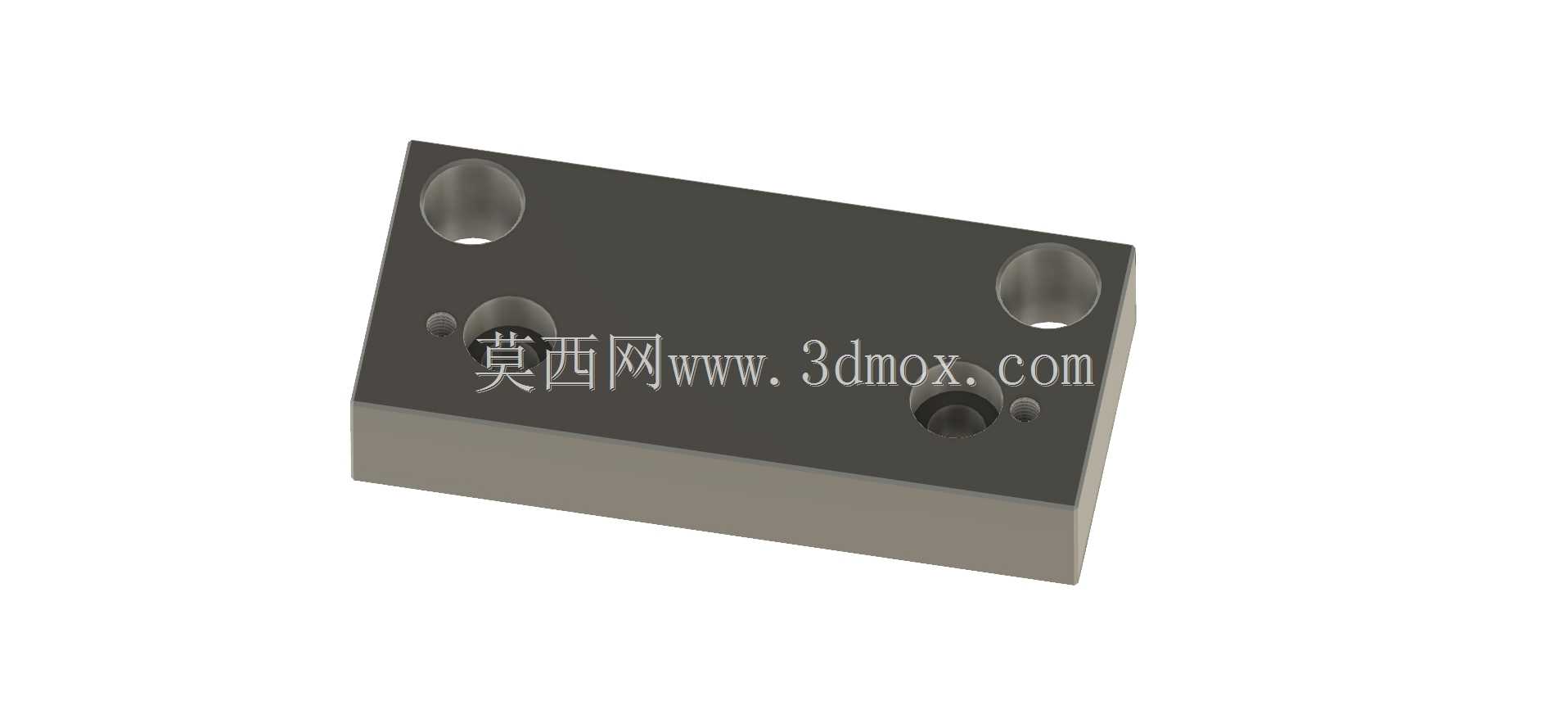

　　从功能特性来看，该块体采用整体式钢件铣削成型，内部通过深孔钻加工形成连通的冷却流道，避免了外接管路过多带来的干涉风险与漏液隐患，块体上设置的多个不同孔径的安装孔与流道出口，分别对应转台的固定安装位、不同角度的冷却喷嘴接口以及压力检测接口，其中两个大直径通孔为安装定位孔，用于将块体精准固定在转台基座的预设安装面上，保证块体与转台的相对位置精度，避免设备运行过程中出现松动移位；稍小的带沉台孔位为冷却介质主入口，对接车床原有冷却泵的输出管路，其余分布在块体不同端面的小孔为分流出入口，可根据加工需求连接不同朝向的冷却管路，分别对准车刀刀尖、工件夹持位、切屑排出通道三个核心区域，实现冷却介质的精准分配。

　　设计过程中首先考虑的是安装边界的适配性，块体整体采用规整的长方体基础外形，所有边角做了小尺寸倒角处理，避免安装调试过程中划伤操作人员或干涉周边管线，整体厚度控制在适配转台基座安装间隙的范围内，不会超出转台的旋转运动包络，防止转台回转时与车床防护门、刀塔部件发生碰撞。流道设计上充分考虑了冷却介质的流动阻力，内部流道转角处均做了圆弧过渡处理，避免直角拐角造成的压力损失，保证各个分流出口的冷却压力足够，能够将切削液精准喷射到切削区域，同时流道孔径经过计算匹配，主入口孔径大于分流出口孔径，保证多个出口同时出液时不会出现压力骤降的问题。

　　在安装适配层面，块体的安装孔位完全匹配哈斯车床对应型号转台基座的安装螺纹孔位置，不需要对原有设备进行二次打孔改造，现场安装时只需要清理安装面的切屑与油污，将块体对准孔位后用内六角螺栓紧固即可，安装完成后可以根据当前加工工件的工艺需求，在不同的分流出口配置对应长度的竹节喷嘴，调整喷嘴朝向实现冷却点位的灵活调整，当更换加工工件、调整转台装夹方案时，只需要调整喷嘴的连接位置即可，不需要重新加工块体，适配性较强。从实际使用的角度来看，这种整体式冷却块相比传统的多路管接头拼接方案，结构更加紧凑，占用安装空间更小，在机器人自动上下料的过程中，不会与机械手的运动路径发生干涉，同时整体式结构的密封性能更好，长期在充满切削液与切屑的加工环境中使用，不会出现管接头松动漏液的问题，减少了日常维护的工作量。另外块体的表面做了氧化处理，能够抵御切削液的腐蚀，同时表面硬度较高，不容易被飞溅的切屑磕碰损伤，使用寿命更长。在进行三维建模时，所有孔位的位置度、流道的连通关系都完全按照实际加工工艺要求设置，安装孔的沉台深度、螺纹深度都符合标准紧固件的安装要求，模型可以直接用于加工前的干涉检查、安装模拟，也可以直接导出工程图用于生产制造，对于进行哈斯车床自动化改造的结构工程师来说，能够直接参考该结构进行适配性调整，减少重复设计的工作量。
