VDI40规格车床径向刀架固定块结构

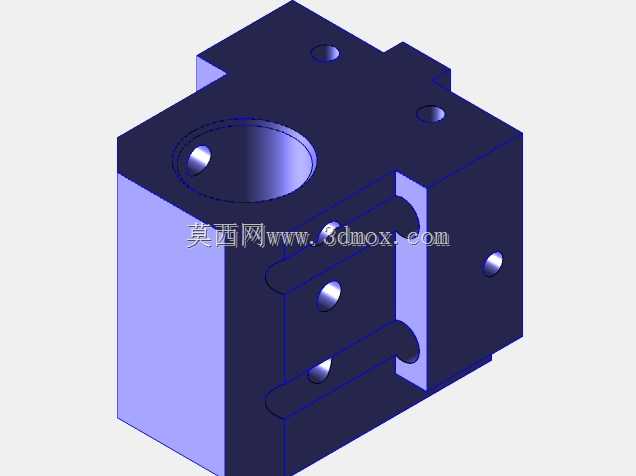

　　在数控车床的日常加工场景中，刀架系统的装夹稳定性直接决定了切削过程的振刀幅度、工件加工的形位公差精度，以及批量生产时的刀具换型效率，VDI标准的刀架安装块作为快换刀架体系里的核心连接载体，承担着把各类切削刀具精准固定在刀塔对应工位、传递切削扭矩、保证刀具安装基准统一的关键作用。这款适配VDI40接口的刀架块，采用方块式主体结构设计，主体安装基准面做了高精度的平面度处理，安装时可直接贴合刀塔的安装端面，通过端面的多个沉头锁紧孔完成与刀塔本体的刚性连接，避免切削过程中出现连接面贴合不实导致的让刀问题。主体上的大直径通孔为刀具安装孔，孔内壁做了公差收紧处理，可适配对应直径的直柄刀具刀杆，孔侧的锁紧螺钉孔可在刀具插入到位后，

　　通过内六角螺钉顶紧刀杆侧平面，实现刀具的周向与轴向锁紧，防止重切削时刀具出现转动或窜动。刀架块侧面的开槽结构为定位调节槽，可配合刀塔上的定位键实现安装时的快速对位，同时预留了微调余量，方便操作人员在首次安装时校准刀具的中心高，保证刀尖与车床主轴回转中心的同轴度控制在合理公差范围内，避免因中心高偏差导致的刀具崩损、工件端面出现凸台等加工问题。从安装边界来看，这款刀架块的整体外形尺寸适配标准VDI40刀塔的工位间距，安装后不会与相邻工位的刀具、刀座产生运动干涉，可同时满足外圆车刀、内孔镗刀、切断刀等多种刀具的装夹需求，无需针对不同刀具单独定制非标刀座，大幅降低了车床工装的储备成本。设计过程中，主体壁厚做了针对性的加强处理，

　　在保证整体重量不超刀塔负载上限的前提下，重点强化了刀具安装孔周边的结构刚性，可承受钢件粗加工时的大切削扭矩，不会出现本体变形导致的刀具偏移。所有锁紧孔的位置都做了操作空间预留，操作人员在机床上换刀时，可直接使用标准内六角扳手完成锁紧操作，无需拆卸相邻工位的其他刀座，有效缩短了批量加工时的换刀辅助时间。在实际生产应用中，这类标准VDI刀架块广泛适配各类配置VDI40接口的斜床身数控车床、车铣复合设备，不管是小批量多品种的零件加工场景，还是大批量的流水线生产场景，都能保持稳定的装夹精度，减少因刀座刚性不足导致的刀具损耗，同时快换式的结构设计也能让车间的工装管理更加规范，避免传统方刀架上螺栓压装刀具时出现的压紧力不均、找正时间长等问题。刀架块上的多个辅助安装孔可适配不同类型的刀具接杆，拓展了刀塔的装夹范围，比如安装钻夹头接杆后可实现工件的钻孔、铰孔加工，安装丝锥夹头后可完成内螺纹加工，无需额外增加专用工装，进一步提升了设备的加工适配能力。
