VDI40规格车床径向固定刀架块

在数控车床的日常批量加工场景中，刀架系统的装夹稳定性直接决定了连续切削过程中的刀具振颤幅度、工件尺寸一致性以及换刀重复定位精度，这款适配VDI40接口标准的刀架块，正是针对径向固定类刀具的装夹需求设计的核心功能部件。从实际加工场景来看，这类刀架块主要适配斜床身数控车床的动力或非动力刀塔，可装夹外圆车刀、内孔镗刀、切断刀等多种标准刀柄，在轴类、盘类零件的连续车削工序中承担刀具定位与载荷传递的作用，相比传统的螺栓压紧式刀座，VDI标准接口的刀架块依靠锥面与端面的双重定位，可将换刀后的重复定位误差控制在0.005mm以内，大幅减少换刀后的对刀辅助时间。

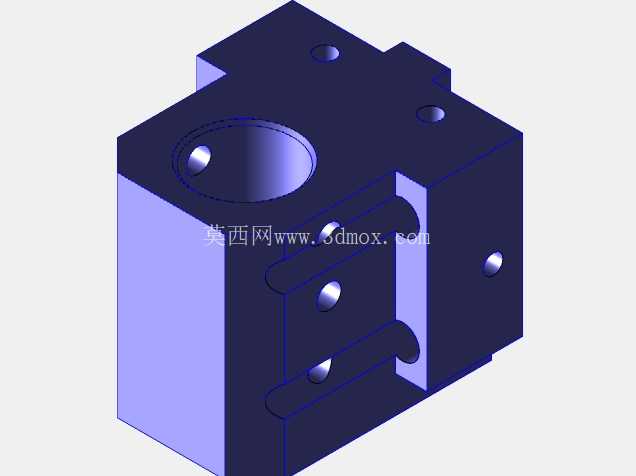

从结构设计思路来看，这款刀架块的主体采用方块式集成布局，主体一侧加工有标准VDI40圆柱定位接口，接口端面设计有定位销孔与锁紧螺栓过孔，安装时可直接插入刀塔对应的VDI安装位，通过端面齿盘或锁紧螺栓完成刚性固定，无需额外加工适配垫块。刀架块的正面设计有垂直于主轴轴线的刀具安装槽，槽内加工有多个对称布置的锁紧螺纹孔，装入标准规格的车刀刀柄后，通过内六角螺栓从侧面压紧刀柄侧面的定位平面，可保证刀具装夹后不会在切削载荷下发生偏转，安装槽旁的通孔结构可接入车床的冷却管路，切削时冷却液可直接通过内部通道喷射到刀具切削刃与工件接触的位置，避免高速切削时刀具过热磨损，同时及时冲排切屑，防止切屑缠绕在刀柄或工件表面划伤已加工表面。

从安装边界尺寸来看，这款刀架块的整体外形为规整的立方块结构，各安装面的平面度、相邻面的垂直度均按照IT5级精度设计，安装到刀塔后，刀具安装槽的中心高与车床主轴中心高的偏差可控制在0.02mm以内，无需额外加装垫片调整中心高。刀架块上的所有锁紧螺纹孔均采用标准公制细牙螺纹，螺栓锁紧时的接触面积更大，防松性能更好，即使在断续切削、大进给量的粗加工工况下，也不会出现螺栓松动导致的刀具移位问题。主体侧面的多个辅助安装孔可用于安装行程挡块、对刀仪触发块等辅助配件，适配自动化加工线的联机生产需求，无需对刀架块进行二次加工改造。

在实际使用过程中，这类刀架块的刚性表现直接影响加工效率，设计时主体壁厚经过有限元载荷校核，在承受最大12kN的径向切削力时，刀架块的最大变形量不超过0.003mm，可满足硬质合金刀具大进给粗加工、高速精加工的不同工况需求。刀架块的安装槽宽度适配标准20mm、25mm方柄车刀，也可通过加装过渡套装夹更小规格的刀柄，通用性较强，不同工序换刀时只需松开侧面锁紧螺栓即可更换刀具，操作便捷。冷却通道的接口采用标准管螺纹，可直接对接车间常规的冷却管路，无需定制转接头，日常维护时只需定期清理通道内的切屑残渣即可保证冷却通路顺畅，长期使用也不会出现堵塞问题。
