自动托盘交换器用CNC块式承载托盘结构

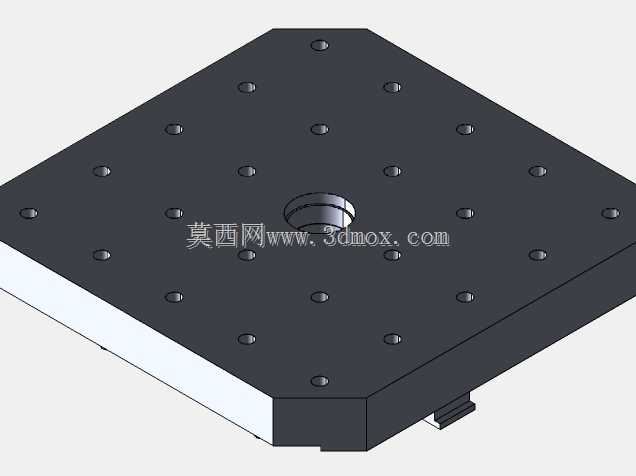

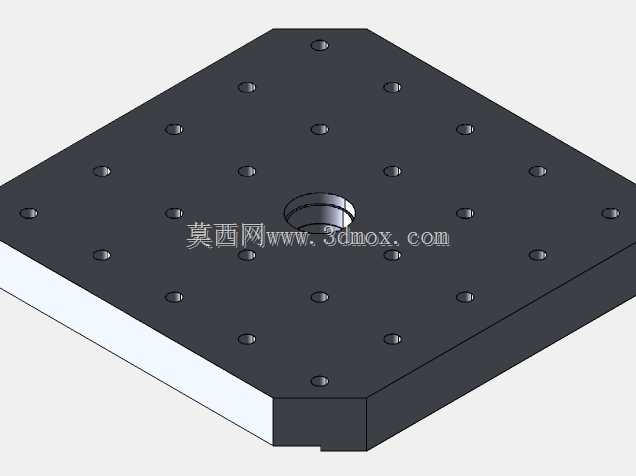

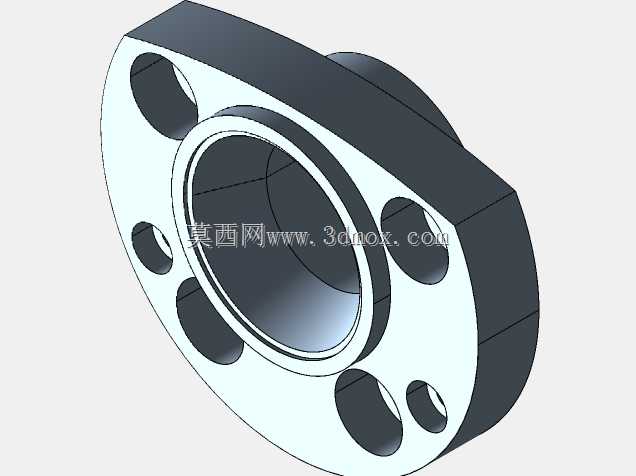

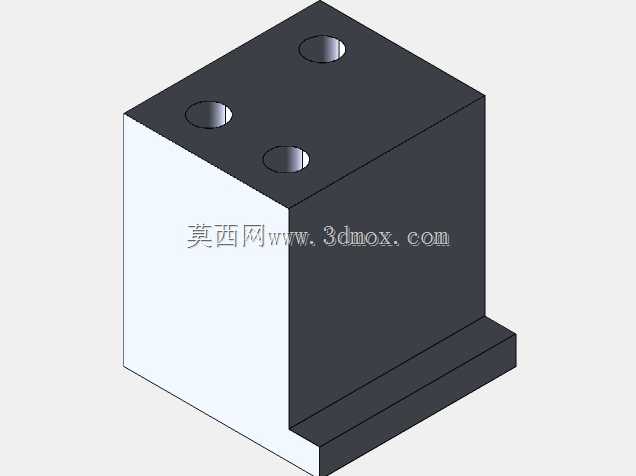

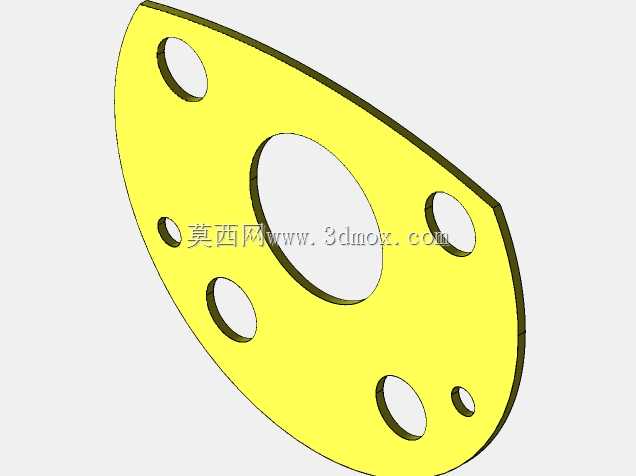

　　在多工序CNC加工单元的自动化改造场景里，自动托盘更换器是衔接加工工位与待料区、压缩非切削停机时长的核心配套机构，而块式托盘作为直接承载待加工工件、完成工位间精准流转的载体，其结构设计直接决定了整套自动化上下料系统的运行稳定性与重复定位精度。这款块式托盘整体采用一体化矩形基体设计，基体上均匀分布多组定位销孔与锁紧连接柱，对应自动托盘交换器的卡接锁紧机构，可在工位切换时完成快速卡合与脱离，无需人工拧紧紧固件即可实现托盘在加工工位、待料工位、清洗工位间的自动转运。从结构布局来看，托盘基体上预留了四组工件安装定位座，每个定位座周边设置了对应的避让槽与连接孔位，可适配同规格小型零件的多工位同步装夹，单次装夹即可完成四个工件的连续加工流转，

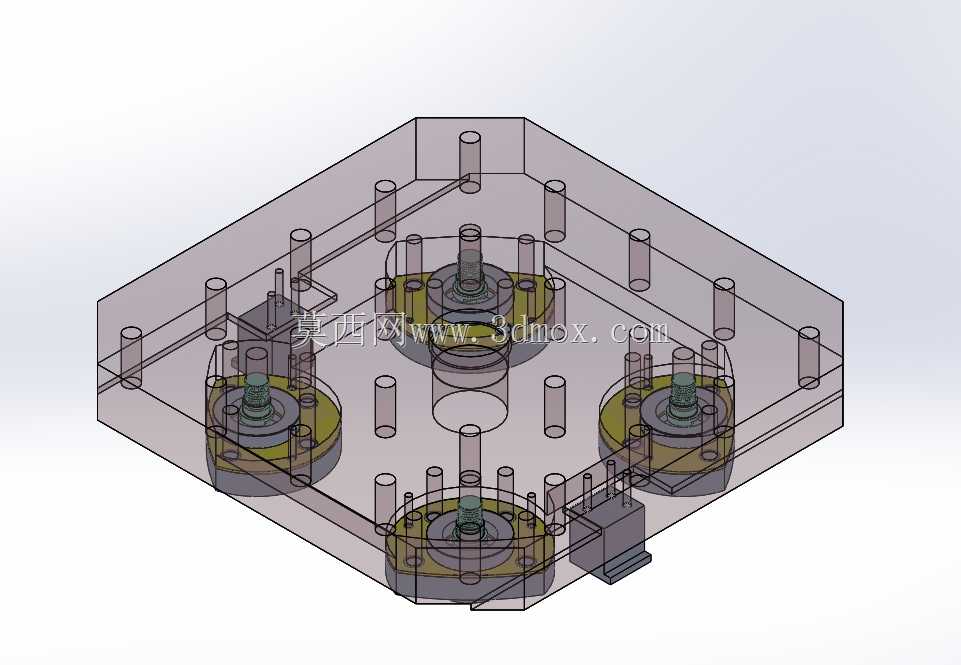

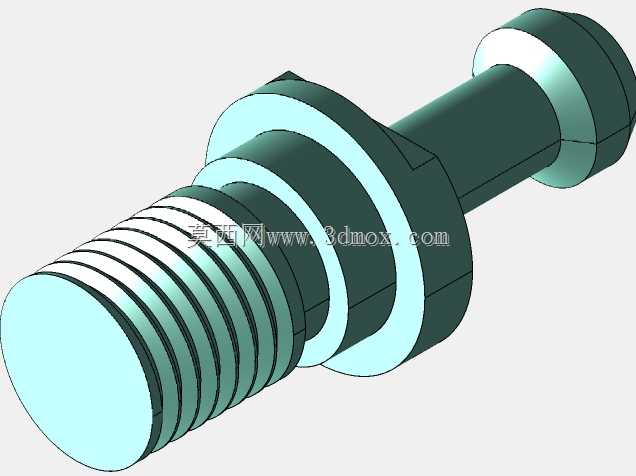

　　大幅减少单批次工件的上下料频次。设计阶段优先考虑了加工过程中的排屑需求，基体上的立柱排布避开了刀具加工路径的同时，在定位座周边预留了足够的切屑滑落空间，避免加工产生的金属切屑堆积在定位贴合面上，影响后续工位的重复定位精度。托盘的外形边界严格匹配常用立式加工中心的工作台T型槽间距，安装时可直接通过底部的定位凸台与工作台的定位槽配合，无需额外制作转接板即可完成在机固定，整体安装边界控制在常规小型加工中心的工作台承载范围内，不会超出行程限制。基体采用半透明剖视展示的内部结构中，可以看到每组定位座下方都设置了对应的锁紧力传递结构，当托盘被交换器送入加工工位后，工位下方的拉紧机构会直接作用在托盘内部的受力点上，将托盘牢牢压合在工作台面上，

　　保证重切削工况下托盘不会出现位移或振动。定位销的排布采用一面两销的经典定位逻辑，其中一个销孔为圆形基准孔，另一个为长圆形补偿孔，可抵消温度变化带来的基体热胀冷缩变形量，避免长时间连续加工后托盘出现卡滞无法取出的问题。在实际产线应用中，这类块式托盘通常会配套多组循环使用，一组在加工工位执行切削作业时，操作人员可在待料区完成另一组托盘的工件装夹，待加工完成后交换器自动完成托盘替换，将装夹好待加工工件的托盘送入工位，加工完成的托盘送出到下料区，整个过程无需停机等待人工装夹，可将设备的有效加工时长占比提升三成以上。设计时还充分考虑了托盘的通用性，基体上的安装孔位采用标准化间距排布，除了配套展示的四组小型零件定位座外，

　　也可通过更换不同的定位夹具，适配不同外形尺寸的工件装夹，无需重新制作整套托盘基体，降低多品种小批量加工场景下的工装制作成本。托盘边缘设置的导向倒角，可在交换器推送托盘进入工位时起到导向纠偏作用，即使托盘存在微小的位置偏差，也可通过倒角的引导顺利滑入定位位置，避免出现硬碰撞损坏定位销或交换机构的问题。所有立柱的高度都经过精确计算，既保证了托盘堆叠存放时的定位稳定性，又不会超出机床的安全门高度限制，在待料区存放时可实现多层堆叠，减少待料区的空间占用。
