哈斯机床用锤模式工装夹具结构设计

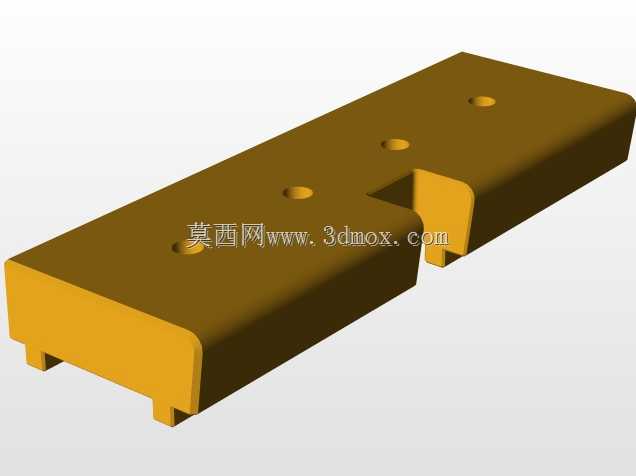

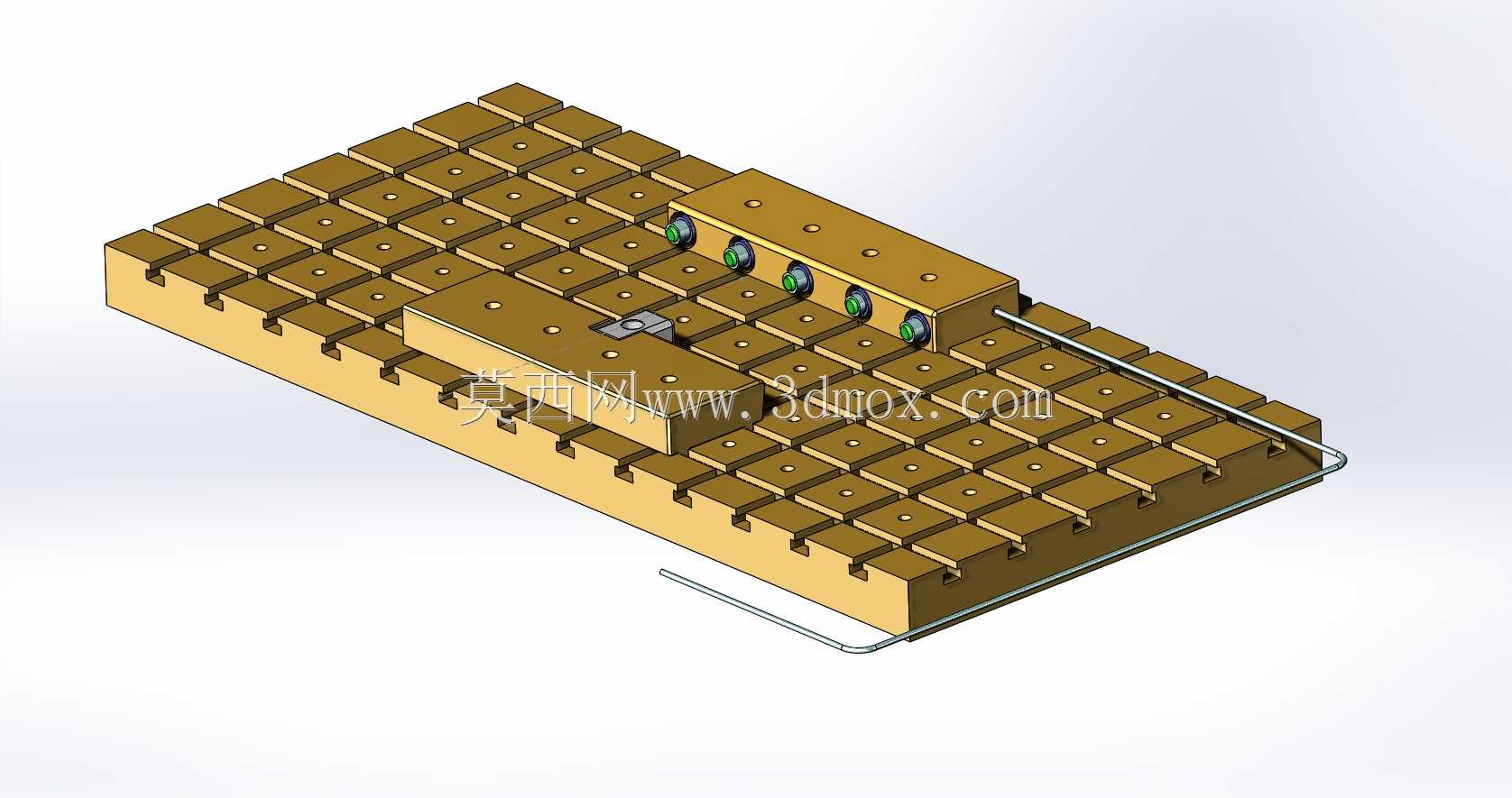

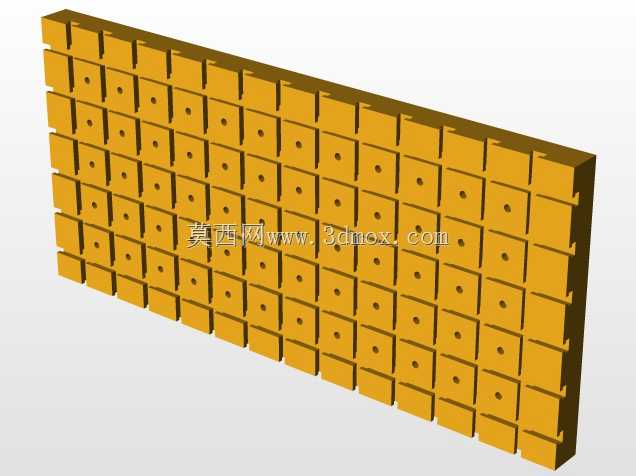

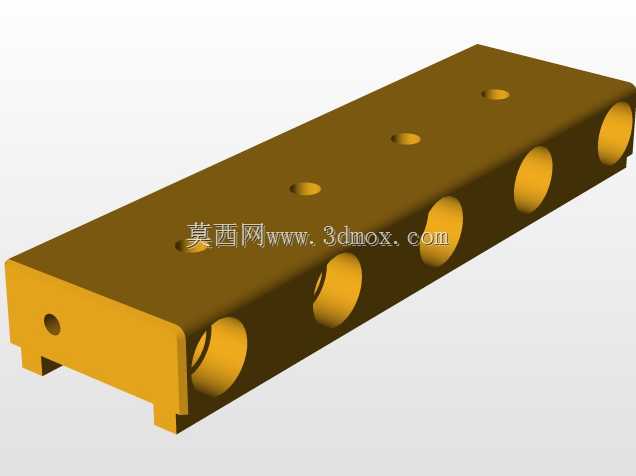

　　这款夹具是针对哈斯系列立式加工中心配套开发的锤模式定位夹紧工装，主要适配6s规格通讯类结构件的机加工工序，在实际产线中多用于小型铝合金、不锈钢通讯腔体类零件的装夹定位，解决传统平口钳装夹异形件时定位偏差大、夹持力不均导致的加工振纹问题。从结构来看，整体采用长条形基体设计，基体上沿长度方向排布四个等径定位安装孔，孔位公差按照H7级精度设计，可直接通过内六角螺栓固定在机床工作台的标准T型槽上，安装时无需额外制作过渡垫板，基体底部设置两处定位凸台，凸台宽度与哈斯机床工作台T型槽的槽宽做间隙配合，安装时可快速完成初定位，减少工装校准的辅助时间，单套工装的安装校准时间可控制在8分钟以内，相比通用夹具的校准效率提升60%以上。

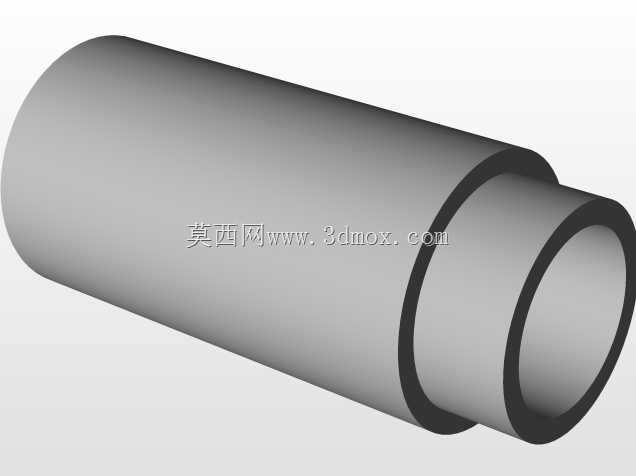

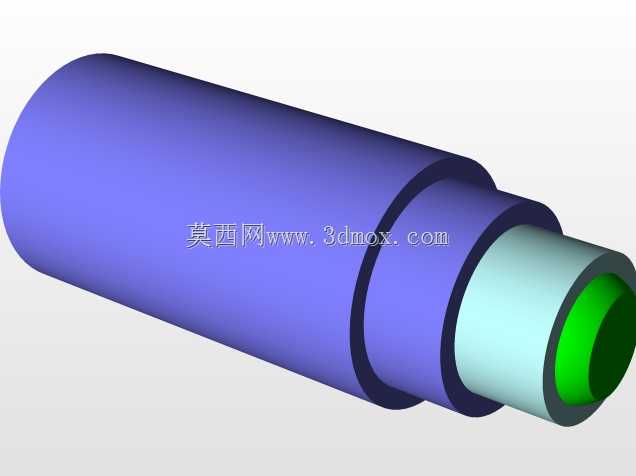

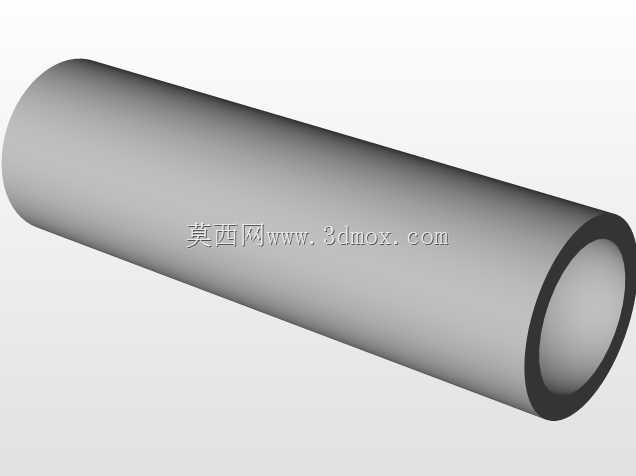

　　夹具的工作端采用缺口式承托结构，缺口处的支撑面做了0.02mm的平面度处理，装夹时零件的定位基准面直接贴合在该支撑面上，配合侧面的液压夹紧单元——也就是配套使用的carr lane液压活塞组件，可实现侧向的恒定夹紧力输出，夹紧力大小可通过机床配套的液压站压力阀调节，针对不同壁厚的通讯类薄壁零件，可灵活调整夹紧力避免零件装夹变形，常规加工状态下夹紧力设置在1200N-1800N区间，即可满足铣削、钻孔工序的夹持稳定性要求，不会出现零件窜动的问题。设计过程中特意将夹紧点设置在零件的刚性加强筋位置，避开薄壁易变形区域，同时在夹紧接触面上做了网状防滑纹处理，增大接触摩擦力的同时不会压伤零件表面，加工完成后松开液压活塞即可快速取下零件，

　　单件装夹拆卸时间不超过10秒，适配批量零件的连续加工需求。从安装边界来看，夹具整体长度控制在320mm，宽度120mm，总高度45mm，安装后不会超出哈斯机床的工作台行程范围，也不会和机床的主轴刀库发生干涉，在Z轴方向的高度预留了足够的刀具避让空间，加工时刀具可从三个方向接近零件，无需二次翻面装夹即可完成零件上表面、两个侧面的孔位与型腔加工，减少了装夹次数带来的累积误差。在实际车间应用场景中，这类夹具属于专用工装范畴，相比通用夹具，它的定位重复精度可控制在0.01mm以内，能有效保证批量零件的加工一致性，降低废品率，尤其适合通讯类小型结构件的量产加工工序，在小批量多品种的生产场景下，也可通过更换定位支撑块适配不同外形的同系列零件，

　　具备一定的柔性适配能力。结构设计上没有采用复杂的传动机构，整体为一体式基体加工而成，没有多余的活动部件，日常维护只需要定期清理定位面上的切屑、检查安装螺栓的预紧力即可，故障率极低，适合机加工车间的高强度连续生产环境。基体材料选用40Cr调质处理，表面做发黑防锈处理，夹紧接触位做淬火加硬至HRC45-50，提升耐磨性能，长期使用不会出现接触面凹陷、磨损导致的定位偏差问题，使用寿命相比普通Q235材质的工装提升3倍以上。
