带驱动的圆盘式压力执行工装结构

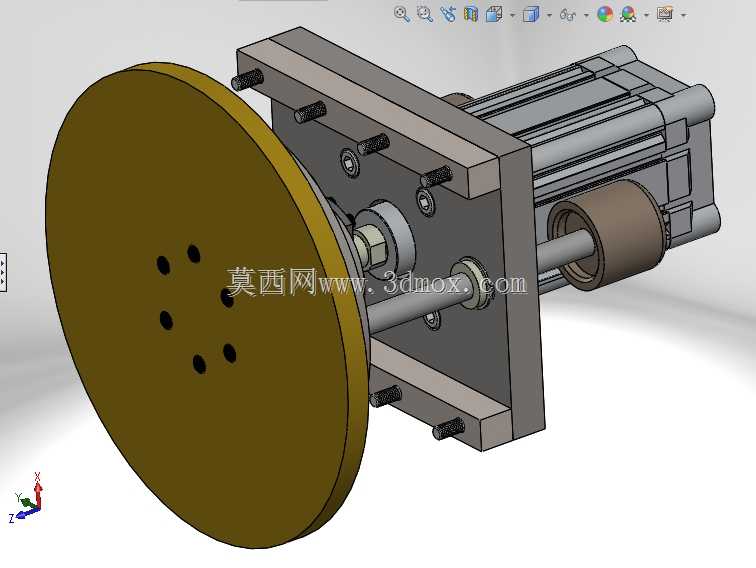

　　这套压合执行结构，常被用在3C电子小件组装、小型五金件铆接、薄型工件压装贴合的工位上，区别于大型压力机的大吨位输出，它更适配小压力、高精度压合的场景，比如手机中框辅料压贴、小型塑胶壳卡扣压合、薄金属片定位压接这类需要控制压合行程与压力的工序，不会因为输出力过大压损工件，也不会因为压力不足出现压合不到位的问题。从结构布局来看，驱动端采用标准气缸作为动力源，双导杆平行布置在气缸两侧，导杆搭配直线轴承做滑动导向，避免气缸活塞杆承受径向载荷，长期运行也不会出现活塞杆弯曲、密封件偏磨漏气的问题，导杆的伸出端直接连接中间的安装基板，基板上预留了多组安装孔位，可以根据不同压合工件的尺寸，调整前端压盘的安装位置，适配不同规格的产品压合需求。

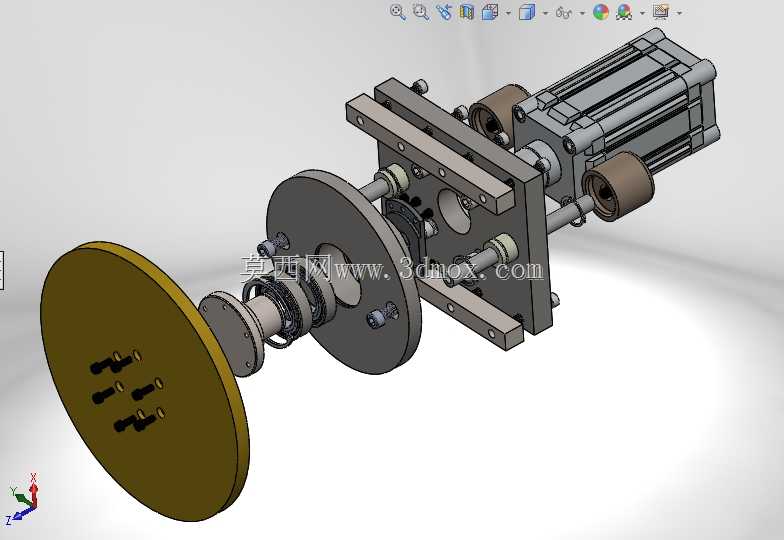

　　前端的压盘采用分体式设计，靠近驱动侧的连接盘通过法兰联轴器和气缸活塞杆端部连接，连接盘和前端的黄色压盘之间设置了缓冲垫结构，压合接触工件的瞬间可以吸收刚性冲击，避免硬接触刮花工件表面，同时也能补偿压盘和工件表面的微小平行度误差，保证整个压合面受力均匀，不会出现局部压力过大导致的工件变形。压盘表面预留了多组安装螺孔，可以根据实际压合需求更换不同材质的压头接触面，比如压合易刮花的塑胶件时，可以粘贴优力胶垫，压合金属件时可以更换淬火钢压面，不需要整体更换整套压盘结构，降低工装改造成本。安装边界方面，整套结构的安装基准是后端的气缸安装板，安装板上开有四个对称的沉头安装孔，可以直接固定在设备的立式安装架或者流水线工位的支架上，

　　安装时需要保证导杆的伸出方向和工件压合面垂直，垂直度公差建议控制在0.02mm以内，避免压合过程中出现偏载。整套结构的横向宽度控制在200mm以内，纵向伸出长度根据气缸行程不同可以调整，常规100mm行程的版本，完全伸出后总长度在350mm左右，不会占用过多的工位空间，适合在紧凑的多工位转盘设备、小型组装流水线旁布置。设计过程中，导杆的直径选型经过载荷校核，单根导杆可承受的径向载荷远大于压合过程中可能出现的偏载力，即使压合点不在压盘中心位置，导杆也能稳定导向，不会出现卡滞。气缸的选型根据常规压合需求配置了50mm缸径的标准气缸，在0.5MPa供气压力下可以输出近100kg的压合力，覆盖绝大多数小型工件的压合需求，如果需要更大压合力，

　　也可以直接更换更大缸径的气缸，安装板的孔位和导杆间距都做了通用化设计，更换气缸不需要重新加工其他零件。压盘的直径设计为150mm，覆盖常见小型工件的压合面尺寸，如果需要压合更大尺寸的工件，只需要重新加工前端的压盘零件，通过连接盘上的止口和螺栓固定即可，其他结构件都可以通用，大幅缩短工装设计和加工的周期。实际使用中，这套结构可以搭配行程开关、压力传感器使用，在导杆的侧方安装磁性开关，就能检测气缸的伸出和缩回位置，给设备控制系统提供到位信号，也可以在压盘和连接盘之间加装压力传感器，实时监测压合过程中的压力值，实现压合压力的闭环控制，避免压合不良品流出。结构上的所有外露零件都做了氧化和发黑处理，长期在车间环境使用也不会生锈，维护时只需要定期给导杆涂抹少量润滑脂，检查气缸气管接头是否漏气即可，日常维护成本极低，适合批量部署在组装类生产工位上。
