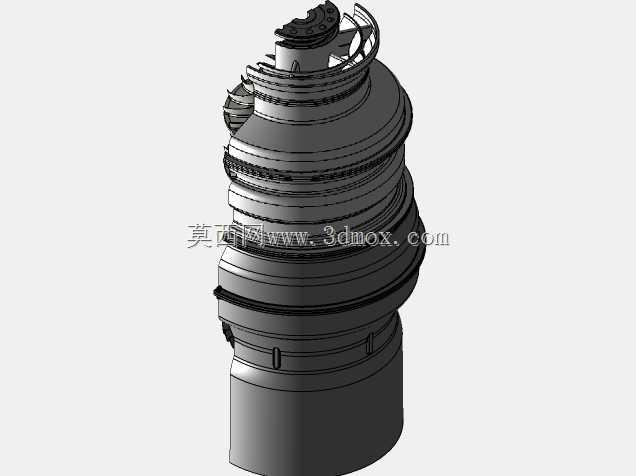

带回热结构双离心涡轴涡轮螺旋桨动力装置

　　在小型通航飞行器、长航时低空无人机以及分布式辅助动力单元的应用场景中，带回热结构的离心式涡轴涡桨动力装置，始终是平衡功重比、燃油经济性与维护成本的核心选型方向。这类动力装置不同于大涵道比涡扇或大推力涡喷，其核心设计逻辑围绕小流量工况下的效率提升展开，双离心压气机的级组搭配，能够在有限的轴向尺寸内实现更高的单级压比，避免了轴流压气机小尺寸下叶尖泄漏损失过大、加工精度要求过高的问题，适配100-1000kW功率段的动力输出需求，可覆盖轻型固定翼飞机、无人直升机、地面移动电站驱动等多类场景。

　　从功能特性来看，该动力装置集成的回热器模块，是区别于常规简易涡轴发动机的核心结构，其作用是将涡轮出口的高温排气余热，导入压气机出口的高压空气流路中，提前提升燃烧室进气温度，降低燃油燃烧所需的热负荷，在巡航工况下能够将燃油消耗率降低15%-25%，对于长航时作业场景而言，这一效率提升直接转化为航程或滞空时间的增益。双离心压气机的流道设计采用了三元叶轮构型，叶片型线经过气动优化，兼顾了不同转速下的喘振裕度，避免低空低速工况下压气机失速，同时离心叶轮的结构刚性更好，抗异物吸入能力优于小尺寸轴流叶轮，适配野外无铺装跑道的起降作业环境。

　　在结构设计思路上，该装置采用了同轴布局的转子支撑方案，压气机叶轮、涡轮轮盘通过中心拉杆结构连接为整体转子，支撑轴承布置在转子冷端与热端的分隔区域，通过压气机出口的引气实现轴承腔的冷却与封严，避免高温燃气侵入润滑系统造成滑油结焦。回热器采用环形紧凑式换热芯体，环绕布置在燃烧室与排气段的外围，既充分利用了发动机的径向安装空间，又缩短了高温气流的流路长度，减少流道散热损失。燃烧室采用短环形蒸发式燃烧室，燃油通过蒸发管提前与空气掺混，能够在较小的燃烧室容积内实现稳定燃烧，降低氮氧化物等污染物排放，同时缩短整机轴向尺寸，适配小型飞行器的紧凑安装要求。动力输出端采用减速齿轮组前置的布局，将涡轮转子的高转速（通常数万转/分钟）降低至螺旋桨或旋翼适配的数千转/分钟，齿轮箱与发动机主机匣采用一体化安装设计，减少连接结构的振动传递，提升整机运行可靠性。

　　从安装边界与尺寸适配角度来看，这类带回热结构的离心涡轴动力装置，径向最大尺寸集中在回热器安装段，整体呈阶梯轴状外形，冷端附件机匣布置有燃油泵、滑油泵、转速传感器等外接附件，安装时需要预留附件检修的操作空间，同时进气道需要与压气机进口直段平滑连接，避免进气畸变影响压气机效率。排气段采用轴向收敛喷口，安装时需要与飞行器排气通道对齐，预留热膨胀间隙，避免高温排气直接冲刷机身结构。整机安装节采用三点支撑布局，主安装节布置在机匣中部承力框架位置，辅助安装节布置在齿轮箱端，能够吸收转子运行产生的振动与热变形量，同时传递螺旋桨产生的拉力与扭矩。在地面辅助动力场景应用时，该装置可通过输出轴连接发电机或液压泵，安装底座需要匹配机匣安装节的孔位尺寸，预留滑油散热、燃油管路的布置空间，同时回热器外围需要设置通风隔热通道，避免高温部件对外围设备产生热辐射影响。

　　在实际工程应用中，这类动力装置的结构设计需要充分考虑维护性，压气机机匣采用水平分半结构，可在不拆解整机管路的情况下检查叶轮磨损情况，回热器芯体采用快卸式安装结构，可单独拆出进行积碳清洗或堵塞疏通，燃烧室点火电嘴、火焰筒也可通过机匣预留的检查口进行维护更换，降低全生命周期的维护成本。转子的动平衡精度需要控制在G2.5级以上，避免高转速下振动过大导致轴承过早失效，各密封部位采用石墨封严与篦齿封严组合的结构，在高温差工况下保持可靠的密封效果，减少漏气损失与滑油消耗。
