直升机主旋翼传动齿轮组结构设计

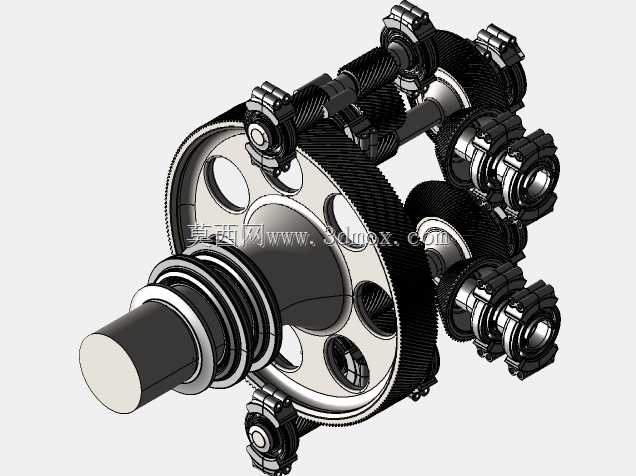

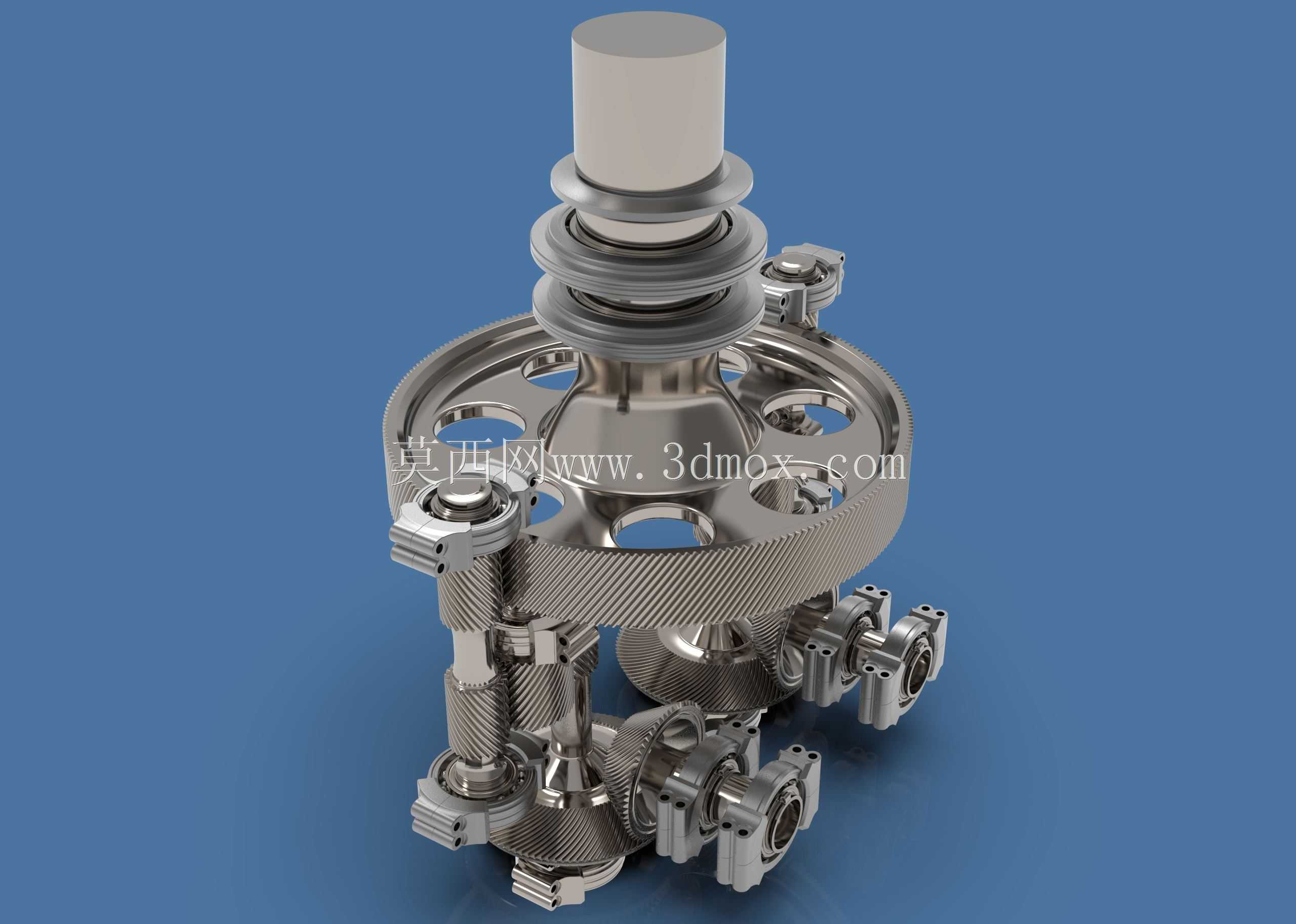

　　在旋翼类航空器的动力传递链路中，主旋翼传动齿轮组是承接动力输出与旋翼负载的核心枢纽部件，其结构可靠性直接决定整机的飞行安全与动力传递效率。该齿轮组采用行星轮系搭配定轴传动的复合布局，输入端对接发动机动力输出轴，通过中心太阳轮将动力分流至周向均布的行星齿轮，再经由行星架将汇总扭矩传递至主旋翼安装轴，同时通过侧置的锥齿轮副完成尾桨传动的动力分流，实现单动力输入下的双路动力输出匹配。从实际工况适配角度出发，该结构针对旋翼系统的大扭矩、交变载荷特性做了专项设计：主传动齿轮均采用斜齿修形工艺，齿向修形量根据旋翼额定载荷下的轴系挠度做匹配计算，可有效降低齿面偏载风险，齿轮啮合重合度相较直齿结构提升40%以上，

　　运转过程中的冲击载荷与啮合噪音得到明显抑制，适配航空动力传递过程中转速波动、负载突变的复杂工况。安装边界层面，该齿轮组的中心输入轴采用阶梯轴结构，轴肩定位尺寸与发动机输出端的安装法兰完全适配，上端旋翼安装法兰的螺栓孔分布圆直径匹配主流中型直升机的旋翼毂连接尺寸，周向布置的行星轮轴安装座采用一体化铣削成型结构，与主壳体的定位止口配合公差控制在H7/k6级，保证装配后各齿轮轴系的平行度与同轴度满足高速运转要求。侧置的尾桨输出轴采用锥齿轮正交传动布局，输出轴的安装端面预留有密封件安装槽，可适配接触式双唇密封圈，满足传动腔润滑油的密封要求，避免飞行过程中因姿态变化导致的润滑油渗漏问题。结构设计过程中，针对传动系统的润滑需求，

　　在齿轮组的主壳体对应各啮合点位置预留有润滑油道开孔，可实现压力润滑工况下润滑油的精准喷射，保证高速重载啮合状态下齿面能够形成稳定油膜，同时在行星架的转动部位设计有甩油环结构，在飞溅润滑工况下可将润滑油带至轴承安装位，兼顾不同润滑方案的适配性。考虑到航空部件的轻量化要求，主传动齿圈的辐板部位采用镂空减重设计，镂空孔的位置与尺寸经过拓扑优化计算，在保证齿圈结构刚度满足最大扭矩传递要求的前提下，去除非承载区域的多余材料，整体重量相较实心辐板结构降低22%左右。各齿轮的安装轴承位均设计有挡圈槽与锁紧螺母定位结构，可实现轴承的轴向双向固定，承受旋翼运转过程中产生的轴向与径向复合载荷，避免轴系出现窜动影响齿轮啮合精度。在实际装机应用场景中，

　　该齿轮组可适配单发动机或双发动机动力输入布局，双发输入时可通过两侧的输入齿轮同时向中心太阳轮传递动力，在单台发动机故障的工况下，另一台发动机的动力可通过该齿轮组独立驱动主旋翼与尾桨，满足旋翼机的迫降安全要求。齿轮组的检修维护层面，各啮合齿轮的磨损检查位均预留有观察孔，无需完全拆解传动箱即可完成齿面磨损、点蚀情况的检查，易损的密封件、轴承部件均采用模块化安装设计，现场维护时可快速完成更换，降低地面维护的工时成本。从传动精度控制角度，该齿轮组的各级传动比经过匹配计算，可将发动机的高转速输出降低至旋翼所需的低转速大扭矩输出，传动过程中的回差控制在弧分级，保证旋翼的变距操纵响应与动力输出同步，避免因传动间隙过大导致的操纵滞后问题。
