封闭式多轴数控铣削加工设备结构设计

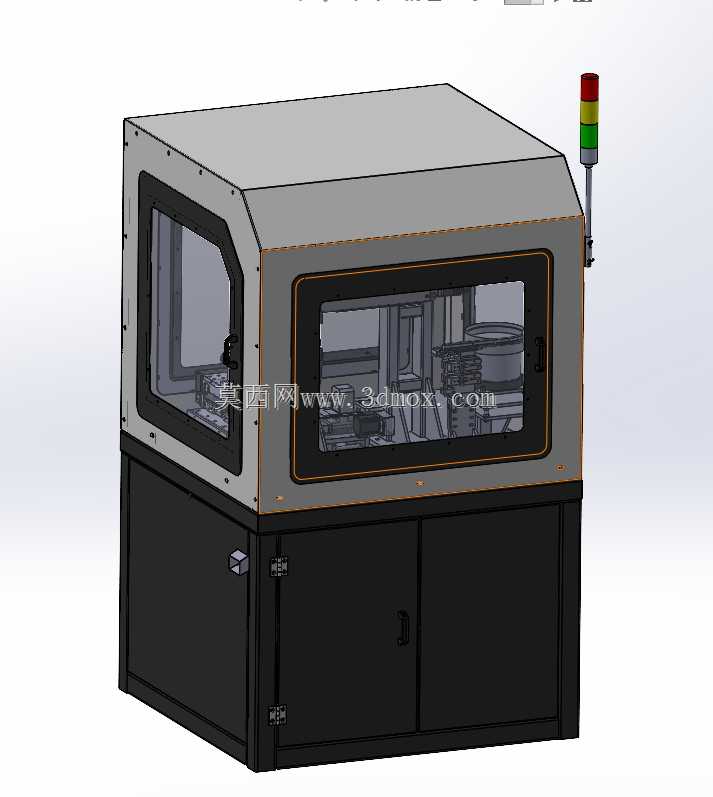

　　这款多轴数控铣削设备的结构设计，首先围绕精密加工场景的实际需求展开，常见于中小型精密零部件的批量加工、工装夹具的定制加工以及模具型腔的精铣工序，在五金加工、汽车零部件配套、3C电子结构件加工车间都能见到这类设备的部署。设备整体采用上下分体式的柜体结构，下部为一体式焊接床身底座，内部预留了电气柜安装位、切削液循环系统的容纳空间以及排屑机构的安装接口，底座底部设计有可调水平的支撑脚结构，安装时可通过调节支撑脚高度抵消地面平整度误差，保证床身水平度满足加工精度要求，底座整体的承重框架采用加厚矩形钢管焊接后做时效处理，从结构根源上降低长期加工产生的应力变形风险。上部的加工舱采用全封闭防护设计，正面设置两扇带钢化玻璃观察窗的防护门，

　　观察窗周边做了密封胶条嵌装设计，既可以在加工过程中清晰观察舱内刀具切削状态、工件装夹情况，又能完全阻挡高速切削产生的切屑飞溅、切削液雾化外溢，防护门采用侧边铰链配合内嵌式门锁结构，开关门的阻尼经过适配，日常更换工件、调试刀具时操作顺畅，关闭后可达到加工所需的密封防护等级。设备顶部右侧外置了三色状态警示灯，分别对应设备待机、加工运行、故障报警三种工作状态，车间现场操作人员可远距离快速识别设备运行状态，无需靠近操作面板即可判断设备是否需要人工介入。加工舱内部预留了多轴运动机构的安装空间，可适配X/Y/Z三轴直线运动模组搭配旋转轴的多轴联动结构，主轴安装位可根据加工需求适配不同功率的高速电主轴，满足铝件、钢件、

　　工程塑料等不同材质工件的铣削、钻孔、攻丝等复合加工需求。设备侧面预留了操作面板的安装接口、气源处理组件的安装位以及电气走线的防水接头，外部管线接入时可沿设备侧边的走线槽规整排布，避免管线杂乱影响车间现场布局，同时降低管线被切屑刮损、被切削液腐蚀的风险。从安装边界来看，设备整体占地尺寸适配中小型机加工车间的标准工位布局，不需要额外做特殊的地基处理，只要地面承重满足设备总重要求即可完成部署，设备后侧预留了散热通风口以及除尘系统的对接接口，可根据车间环保要求直接对接集中排屑、集中油雾处理系统，适配不同规模加工车间的配套需求。在结构细节设计上，防护舱的框架采用折弯钢板拼接成型，拼接处做了密封焊接处理，内部所有可能与切屑、

　　切削液接触的面都做了顺滑过渡设计，不存在清洁死角，日常设备维护时可快速清理舱内残留的切屑，避免切屑堆积在结构缝隙内造成锈蚀或者卡滞运动部件。下部柜体的柜门采用带密封胶条的双开门设计，柜门关闭后可阻挡切削液、灰尘进入柜体内部，保护内部电气元件、液压元件的运行环境，柜门上预留了通风散热的百叶窗结构，搭配内部安装的散热风扇，可保证柜内温度维持在电气元件正常工作的温度区间，避免长期高温运行缩短元件使用寿命。设备的整体外观配色采用工业设备常用的深灰与黑色搭配，视觉上沉稳耐脏，适配车间的工业环境，所有外露的紧固件都采用内六角不锈钢螺丝，既保证结构连接强度，又能长期在车间多油多屑的环境下不生锈，方便后期维护拆卸。
