滑块式刚性联轴器结构三维设计

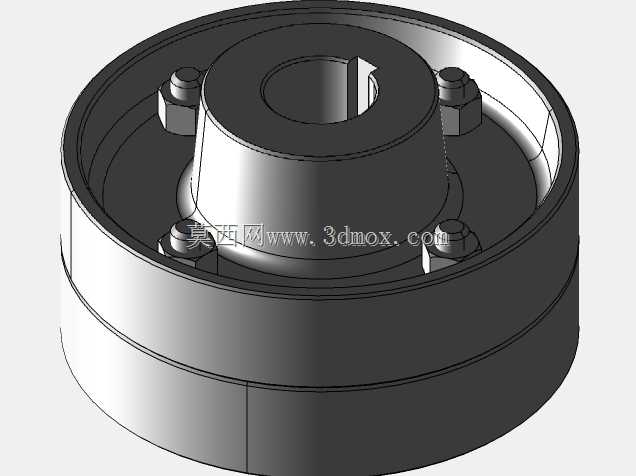

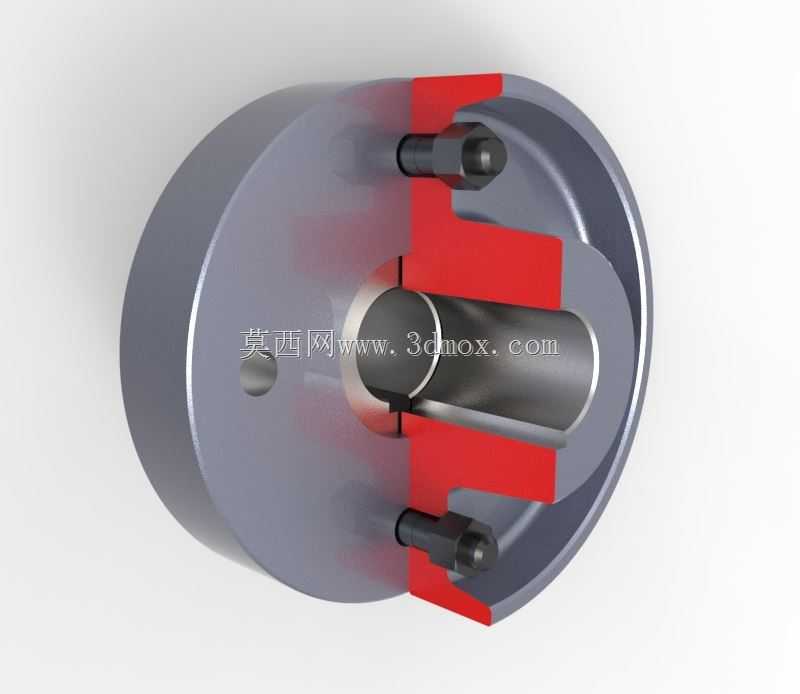

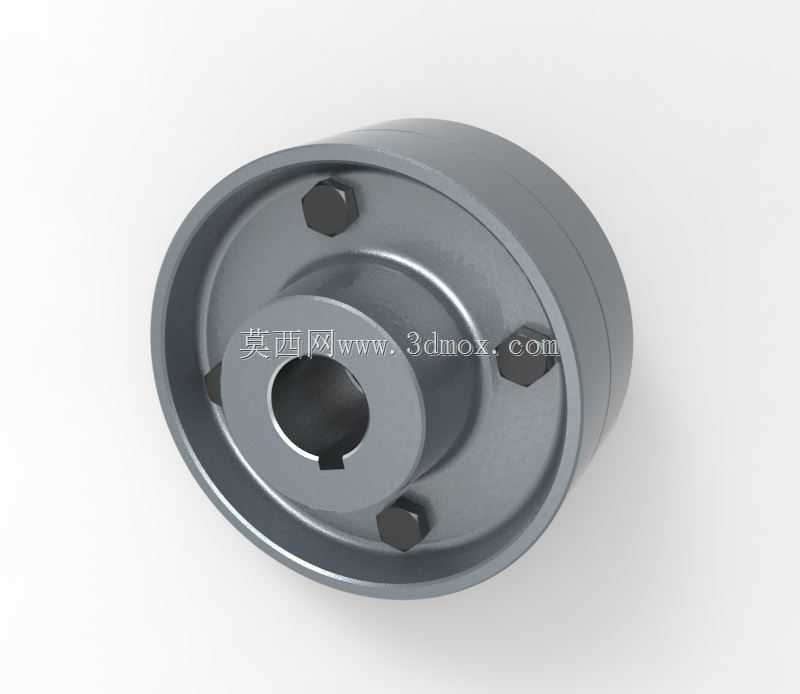

　　这类滑块式刚性联轴器，主要应用在中小功率传动系统的两轴刚性连接场景，常见于输送线驱动端、小型机床进给轴、轻工包装设备的动力传递环节，用来补偿两轴安装过程中产生的少量径向偏移，相比凸缘式刚性联轴器，它对安装同轴度的容忍度更高，不需要在装配时反复打表调整到极高的同轴精度，能大幅降低现场装配的工时消耗。从结构功能来看，它由两个带端面卡槽的半联轴器、中间的十字滑块，以及两个轴向锁紧螺钉组成，两个半联轴器分别通过键连接与主动轴、从动轴配合，中间滑块的两个凸榫呈90度垂直分布，分别嵌入两个半联轴器的端面卡槽内，传动过程中扭矩通过半联轴器卡槽与滑块凸榫的接触面传递，当两轴存在径向偏移时，滑块可以在卡槽内做小幅滑动，抵消安装偏差带来的附加载荷，

　　避免轴端承受额外的弯曲应力，延长轴承和轴件的使用寿命。设计这类联轴器时，首先要根据传递的额定扭矩计算半联轴器的轮毂壁厚、滑块凸榫的剪切强度，卡槽与凸榫的配合面要预留合适的滑动间隙，间隙过小会导致滑块卡滞，无法发挥偏移补偿作用，间隙过大则会造成传动回程间隙，影响传动精度，通常配合间隙控制在0.05mm到0.1mm之间，兼顾滑动灵活性与传动刚性。半联轴器的外圆尺寸要匹配安装空间的边界要求，轮毂内孔要根据适配的轴径做公差设计，通常采用H7/k6的过渡配合，保证与轴的连接无松动，键槽的尺寸要符合对应轴径的平键标准，避免非标键带来的配件采购困难。轴向锁紧螺钉的位置要设计在键槽的对侧，螺钉尖端抵在轴的表面，防止传动过程中半联轴器发生轴向窜动，

　　螺钉的旋入深度要控制在轮毂壁厚的三分之二左右，避免旋入过深顶伤轴面，或是旋入过浅导致锁紧力不足。从安装边界来看，这类联轴器的轴向总长度要覆盖两个半联轴器的轮毂长度加上中间滑块的厚度，安装时要保证两轴的轴向留有1mm到2mm的窜动间隙，避免轴受热伸长时顶坏联轴器结构，径向安装空间要预留出半联轴器外圆半径加10mm的操作空间，方便装配时拧紧锁紧螺钉、后期维护时拆卸检查滑块磨损情况。实际应用中，中间滑块的材质通常选用耐磨尼龙或者锡青铜，在有润滑的工况下也可以采用45号钢淬火处理，降低配合面的磨损速率，当滑块磨损量超过原厚度的10%时，就需要及时更换滑块，避免传动间隙过大引发设备振动。这类联轴器不适合高速重载的传动场景，

　　因为高速状态下滑块的偏心滑动会产生额外的离心力，引发设备振动，通常适用的线速度不超过5m/s，传递扭矩根据尺寸不同覆盖几牛米到几百牛米的区间，完全能满足大部分中小型工业设备的传动连接需求。建模过程中要注意卡槽与凸榫的配合面做倒角处理，避免装配时锐角刮伤配合面，影响滑动灵活性，半联轴器的端面要做平面度处理，保证与滑块端面的贴合度，减少传动过程中的端面磨损。
