乘用车轮胎带轮毂总成结构三维设计

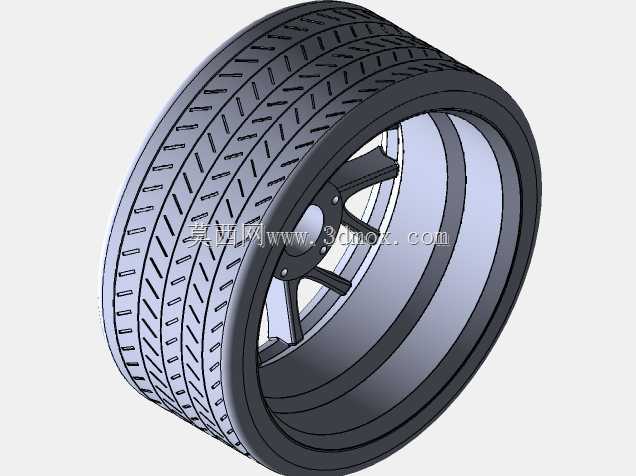

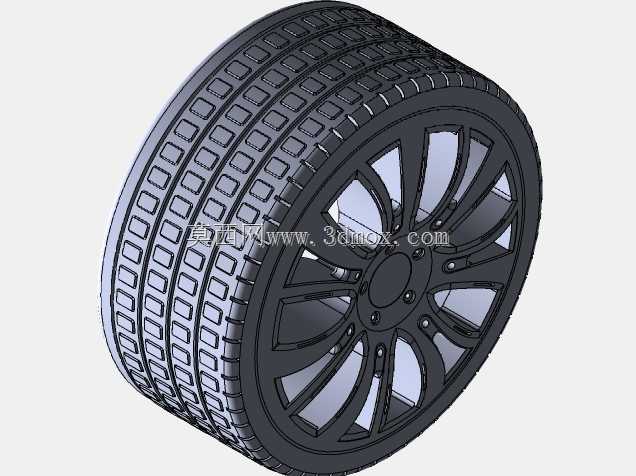

　　这套车轮总成结构的三维建模，核心围绕民用乘用车行走系统的实际装配需求展开，建模过程中优先还原了轮胎与轮毂的配合边界，轮辋的止口尺寸完全匹配常规乘用车子午线轮胎的装配公差，胎圈位置的贴合面做了0.8mm的安装间隙预留，避免实际装配时出现胎圈压合不严导致的慢漏气问题。胎面花纹采用了对称式连续沟槽设计，主排水沟槽深度设置为8mm，横向切槽的角度与轮胎径向呈15度夹角，既可以保证湿滑路面行驶时的排水效率，也能兼顾日常铺装路面行驶的胎噪控制，花纹块的边角做了R0.5的圆角过渡，还原实际轮胎硫化成型时的工艺特征，避免建模中出现尖锐直角不符合生产实际的问题。轮毂部分采用五辐式支撑结构，辐条的厚度从轮心安装位到轮辋连接位做了渐变处理，

　　靠近轮心轴承安装座的位置辐条厚度为12mm，延伸至轮辋焊接位时厚度收窄至7mm，在保证结构抗扭强度的前提下尽可能降低旋转件的自重，减少车辆非簧载质量，提升悬挂系统的响应效率。轮心位置的安装孔位按照常规乘用车4孔安装规格设置，孔位分布圆直径为100mm，中心定位孔直径为56.1mm，完全适配多数A0级、A级家用车型的轮毂安装参数，安装面做了1.5mm的沉台设计，保证轮毂螺栓锁紧后端面贴合平整，不会出现安装偏摆导致的车轮动平衡失准问题。从实际应用场景来看，这类车轮总成主要适配铺装路面行驶的家用乘用车，建模过程中充分考虑了轮胎与周边部件的安装边界，轮胎最大外径设置为600mm，断面宽度为195mm，

　　整车装配时轮拱内侧预留的最小间隙可以控制在30mm以上，避免转向或者颠簸工况下轮胎与轮拱内衬、悬挂摆臂发生运动干涉。轮胎内部的气密层结构在建模中做了简化处理，保留了胎侧的厚度渐变特征，胎侧最薄位置厚度为5mm，靠近胎圈位置厚度逐步增加至12mm，还原实际轮胎的刚性分布特征，方便后续做整车动力学仿真时准确设置轮胎的径向刚度、侧偏刚度等参数。轮毂的辐条背面做了减重凹槽设计，单条辐条的凹槽深度为3mm，在不降低结构强度的前提下进一步降低轮毂自重，同时凹槽的走向顺着辐条的应力分布方向设置，避免应力集中导致的辐条断裂风险。建模时还还原了轮胎与轮辋的装配贴合关系，胎圈与轮辋止口的配合面设置了0.3mm的过盈量，

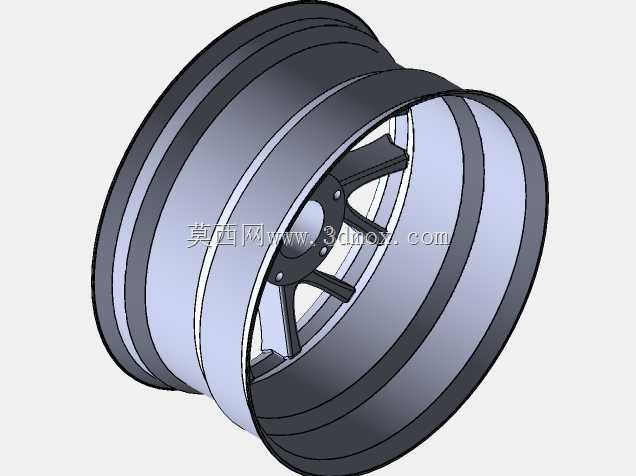

　　模拟实际轮胎充气后胎圈胀紧固定在轮辋上的状态，方便后续做轮胎拆装模拟、爆胎仿真等相关分析时直接调用模型。胎面的花纹块排布做了节距错位处理，相邻花纹组的节距差控制在5mm以内，避免行驶过程中花纹块与地面接触产生共振噪音，这一细节也完全匹配量产轮胎的设计逻辑，没有出现建模时花纹等距排布的常识性错误。轮辋的边缘做了7度的倾斜导角，方便轮胎拆装时胎圈顺利滑入轮辋槽内，轮辋中部的气门嘴安装孔位也做了预留，孔位直径为8mm，位置设置在轮辋槽的最低点，方便充气时气门嘴的安装与后续胎压检测模块的布置。整个模型的结构拆分清晰，轮胎与轮毂为独立可编辑的实体，方便设计人员根据不同车型的参数需求调整轮胎扁平比、轮毂辐条造型、安装孔位参数等内容，也可以直接导入动力学仿真软件中，用于整车平顺性、操稳性的相关仿真计算，或是用于维修拆装培训的演示素材。
