四驱飞行器专用高速驱动电机三维设计

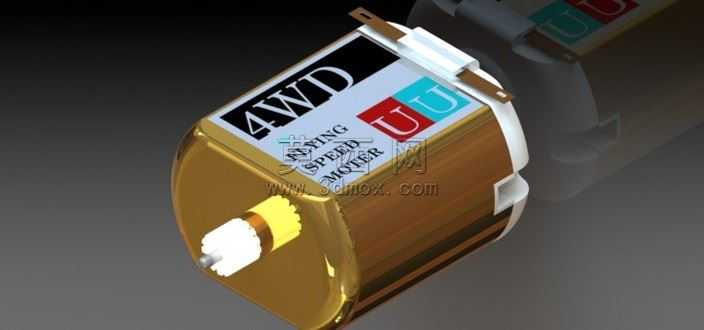

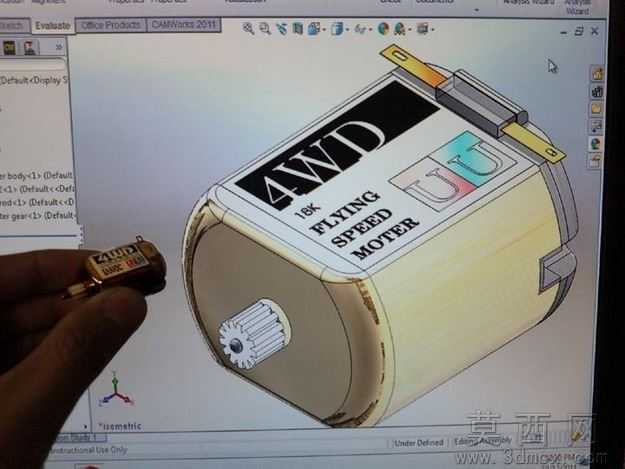

本模型为四驱飞行器配套的高速驱动电机三维设计成果，建模阶段依托SolidWorks平台完成全参数化构建，首先依据微型高速电机的实际尺寸比例，绘制核心零部件的二维草图，通过拉伸、旋转、切除等基础特征命令完成电机机壳、端盖、输出轴、接线端子等结构的实体建模，建模过程中严格把控各部件的装配公差，确保轴系与机壳的同轴度、端盖与壳体的配合间隙符合微型电机的实际装配要求。材质与渲染环节，针对电机不同部件的物理属性赋予对应材质：机壳部分采用亮面金属铜材质，调整反射参数模拟金属镀层的高光质感，还原真实微型电机外壳的金属光泽；端盖部分设置为哑光白色工程塑料材质，添加细微的磨砂纹理参数，避免塑料材质出现过度反光的失真效果；输出轴采用亮银色金属材质，模拟钢制轴件的切削加工质感；机身表面的标识区域通过贴图功能完成4WD字样、参数标识的贴合，调整贴图的投影方式与透明度，确保标识与机身曲面完全贴合无畸变，同时添加半透明水印效果还原展示场景的真实感。结构设计上，该电机采用圆柱形一体化机壳结构，输出端设置带齿状结构的连接轴，可直接与飞行器的传动齿轮组啮合，机壳侧面预留固定安装耳片，带有标准安装孔位，可直接通过紧固件固定在飞行器机架上，尾部端盖设置接线卡位，方便动力线路的连接固定，整体结构紧凑小巧，适配四驱飞行器对动力部件轻量化、小体积的设计要求。设计思路围绕飞行器高速飞行的动力需求展开，在保证结构强度的前提下尽可能简化非必要结构，缩减电机整体重量，同时优化轴系的支撑结构，降低电机高速运转时的径向跳动，提升动力输出的稳定性，建模完成后通过软件的干涉检查功能完成全装配体校验，确认各部件之间无干涉、装配关系合理，可直接用于飞行器动力系统的装配模拟、结构验证以及相关教学演示场景。
