航模用外转子无刷电机三维结构设计

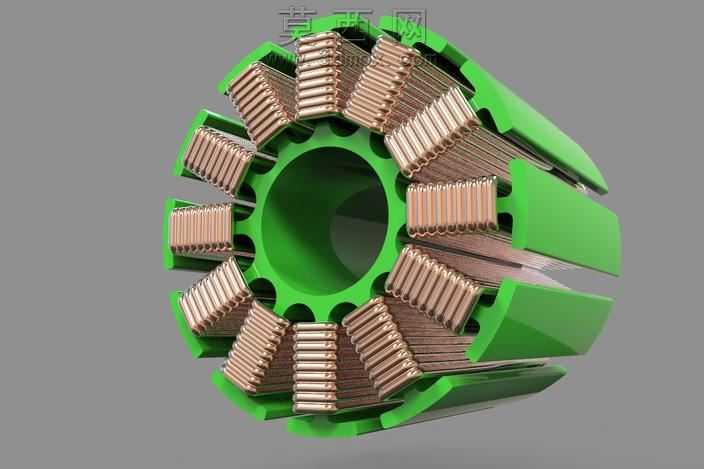

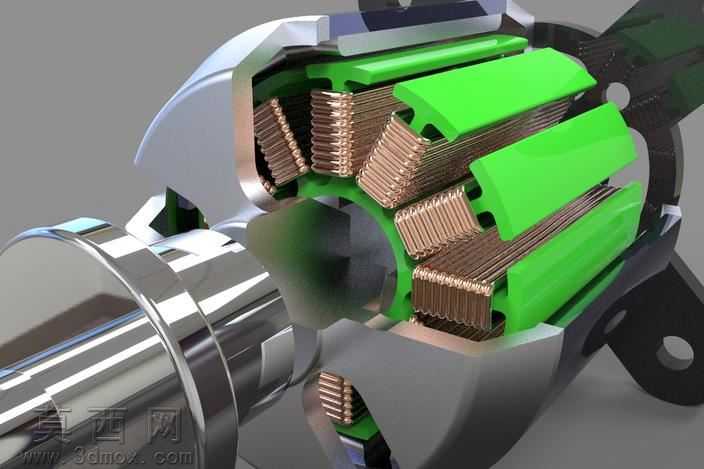

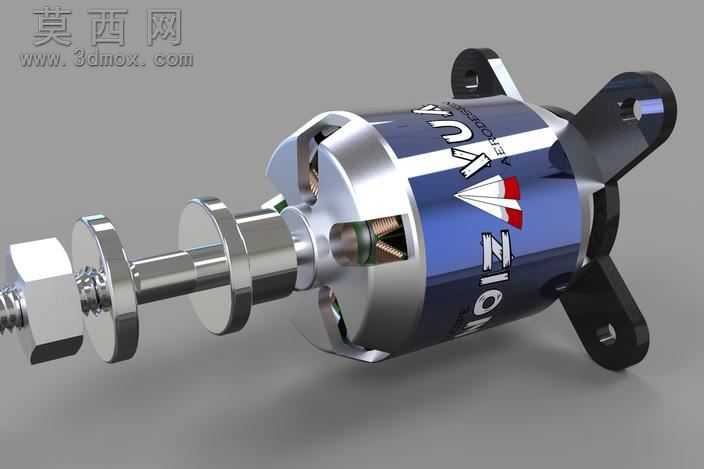

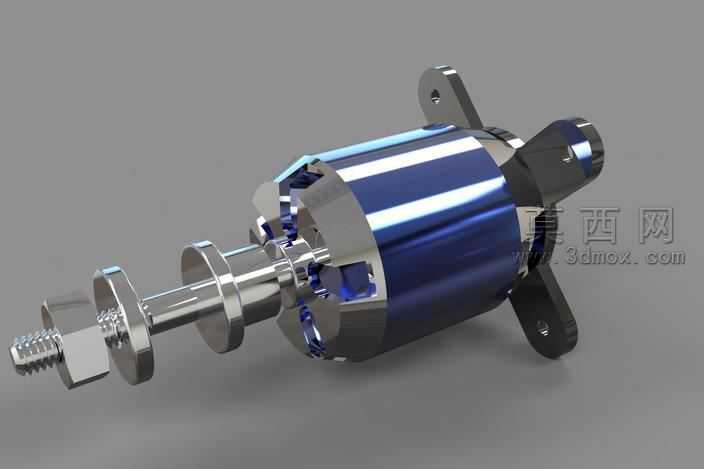

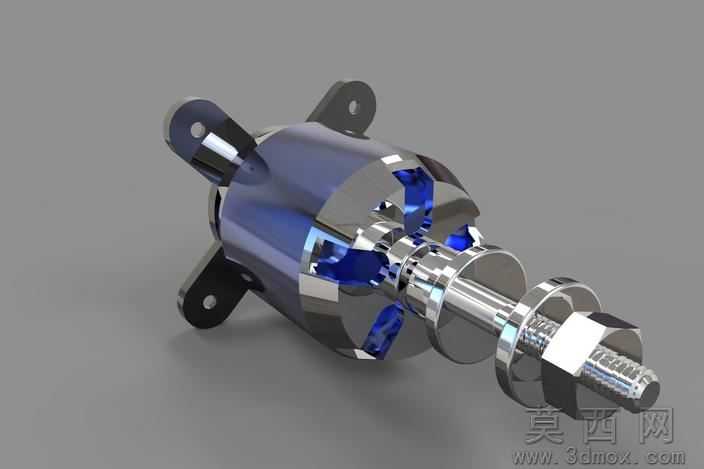

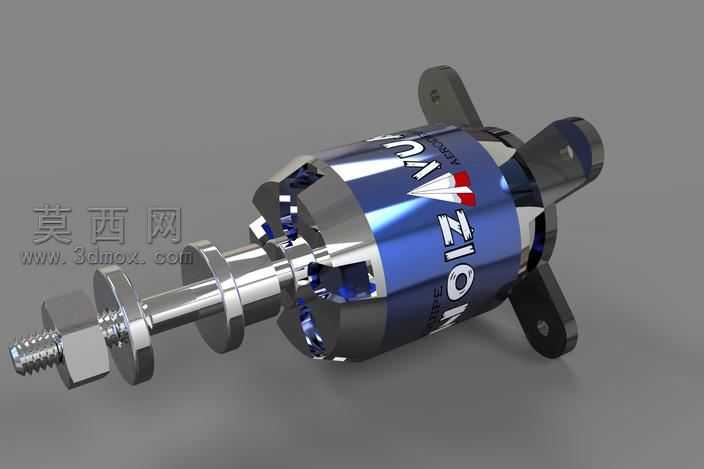

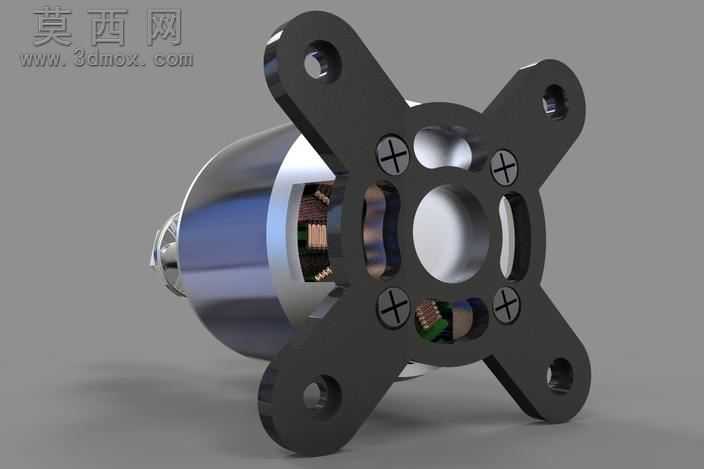

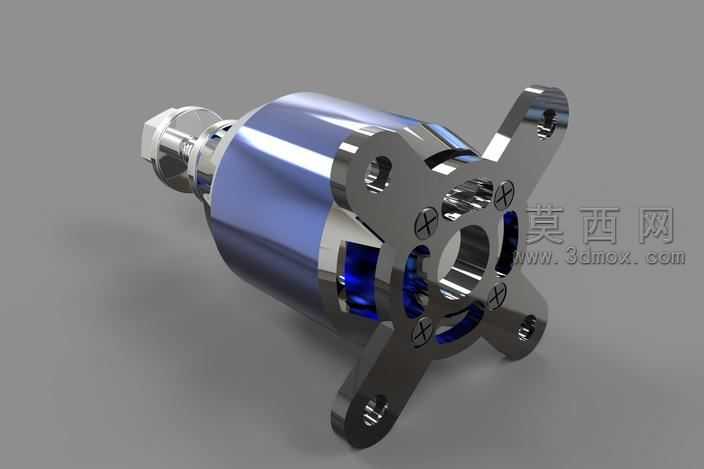

本作品为航模适配的外转子无刷电机三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计的精度规范与装配逻辑，完整还原了该类动力电机的全部结构细节。建模初始阶段先梳理航模外转子电机的功能逻辑，确定核心尺寸参数与各部件的配合公差，优先搭建主轴的基准特征，以主轴的回转轴线为全局装配基准，依次完成输出轴段、定位轴肩、螺纹连接段的特征绘制，保证轴类部件的同轴度公差符合高速转动的使用要求。定子部分的建模重点还原铁芯绕线槽的规整结构，对硅钢片叠压形成的定子轮廓做精细化处理，精准绘制槽位的倒角与绝缘间隙，还原绕组排布的空间结构，同时完成定子基座与安装耳座的一体化建模，安装孔位的位置度、安装面的平面度均按照实际航模安装的标准设置参数，保证后续虚拟装配时的干涉检查通过率。外转子部分作为转动核心，建模时兼顾外观标识与内部结构的还原，转子外壳的曲面做顺滑过渡处理，外壳表面的品牌标识区域做贴合曲面的纹理映射，转子内壁的磁钢安装槽精准绘制，还原磁钢与转子壳的过盈配合结构，磁钢的排布角度、相邻磁钢的间隙均按照无刷电机的极对数设计规范设置。端盖与紧固件的建模覆盖所有连接细节，包括锁紧螺母的螺纹特征、止动垫片的防滑结构、轴承安装位的挡圈槽结构，轴承部分还原内外圈、滚动体、保持架的完整结构，保证转动副的装配关系符合实际机械原理。渲染阶段针对不同部件赋予适配材质：金属轴类部件赋予抛光不锈钢材质，调整反射粗糙度模拟金属加工后的细腻光泽；定子铁芯赋予硅钢片叠压材质，添加细微的层叠纹理还原真实质感；转子外壳主体做阳极氧化蓝色金属漆材质，搭配亮银色金属包边，表面做半哑光清漆层模拟真实电机外壳的触感；安装耳座做高强度工程塑料材质，添加细微的磨砂纹理还原注塑件的表面特征；绕组部分赋予漆包线的绝缘漆材质，还原铜线外层绝缘层的半光泽质感。整体装配完成后开展全局干涉检查，验证所有转动部件与固定部件的间隙合理性，确认高速转动时无结构碰撞，同时还原电机输出端的连接轴、定位挡圈、锁紧螺母的完整装配顺序，清晰展示该款航模电机从固定安装到动力输出的全部结构逻辑，可用于航模动力系统的结构教学、改装设计参考以及相关零部件的选型验证。
