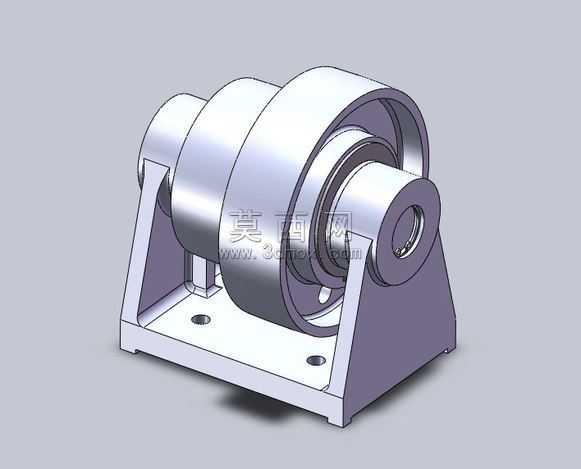

带座皮带轮支撑轴承座三维结构设计

本作品为皮带轮配套支撑座的三维参数化建模成果，建模过程严格遵循机械设计规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成整体结构搭建。首先针对核心回转支撑部分进行建模，依据滚动轴承的装配配合要求，构建了适配双列深沟球轴承安装的阶梯式轴孔结构，轴孔内壁预留了标准轴承安装公差位，同时设计了轴承轴向定位的台阶面，避免轴承工作过程中发生轴向窜动。针对外部的皮带轮安装位，建模时匹配了标准皮带轮的内孔配合尺寸，设计了对应的轴肩定位结构，保证皮带轮安装后与支撑座的同轴度误差控制在机械传动允许的范围内。支撑脚部分采用对称式三角筋加强结构，建模时通过拉伸凸台构建底座基体，在底座与回转筒体的连接位置添加了三角形加强筋，通过筋特征工具精准控制筋板的厚度与拔模角度，既保证支撑结构的抗扭、抗弯强度，又尽可能减少不必要的材料冗余，实现轻量化与结构强度的平衡。底座安装面设计了两个对称分布的沉头安装孔，建模时通过异型孔向导工具调用标准沉头螺栓孔参数，保证孔位尺寸与常用安装螺栓的适配性，安装面做了平面度处理的结构设计，确保安装后支撑座的稳定性。材质渲染阶段，对回转筒体、支撑脚部分赋予了哑光银灰色金属材质，模拟铸铁或铸钢机加工后的表面质感，对轴承内部的滚动体部分赋予了高抛光轴承钢材质，还原金属零件的真实光影效果，底座安装面做了细微的磨砂纹理处理，区分加工面与非加工面的视觉差异。整体结构设计充分考虑了皮带轮传动过程中的径向载荷承载需求，对称式的支撑结构可以均匀分散皮带张紧带来的侧向力，避免单侧受力导致的轴承偏磨问题，所有配合面均预留了合理的装配间隙，符合实际机械加工与装配的工艺要求，可直接用于传动机构的虚拟装配验证、工程图导出以及后续的加工工艺编制。
