开放式服务器计算机架结构设计模型

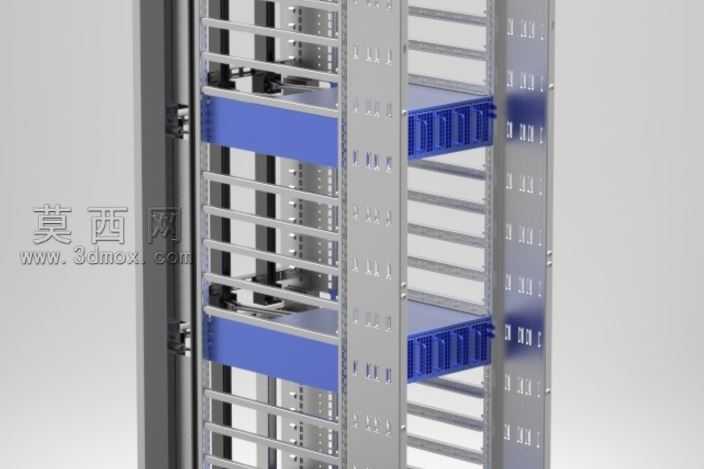

本模型为开放式计算机架三维设计成果，建模阶段采用参数化特征建模方式，先以基准轴、基准面搭建整体装配定位框架，严格遵循通用机架安装尺寸规范设定整体高度、宽度与深度参数，保证后续安装的计算设备可兼容标准机柜安装位。整体框架采用方管立柱与横向安装梁组合结构，立柱表面等距排布标准化安装孔位，建模时对阵列孔位做了特征复用处理，既保证孔位间距精度统一，也方便后续调整孔位密度适配不同安装需求。机架内部的设备安装托盘采用抽拉式结构设计，建模时还原了托盘两侧的滑动导轨配合结构，预留了设备固定的螺丝安装位，托盘表面做了通风开槽的特征设计，兼顾设备承重与散热通风需求。材质渲染阶段，框架主体赋予哑光银灰色冷轧钢板材质，调整金属粗糙度参数模拟真实钣金表面的细微磨砂质感，安装托盘边缘的挡边赋予深蓝色工程塑料材质，通过材质色彩区分不同功能部件，提升模型辨识度；导轨接触部位做了轻微的高光处理，模拟金属部件长期滑动摩擦形成的表面质感。结构设计上采用无侧板开放式布局，相比传统封闭机柜可大幅提升设备通风散热效率，同时方便运维人员从多方位对内部计算设备进行接线、检修与硬件更换操作；立柱与横梁之间采用标准化角件连接结构，建模时还原了连接位的固定螺丝特征，保证整体机架的结构强度与拆装便利性。设计过程中重点考量机架的承重分布，下层安装位预留更高承重冗余，可放置重量较大的电源、存储类计算设备，上层安装位适配交换机、轻量计算节点等设备，同时在机架后侧预留了线缆管理的走线空间，可搭配扎线杆、理线架等配件实现线缆规整排布，避免线缆杂乱影响通风与设备维护。整体模型装配关系清晰，各部件无干涉问题，可直接用于结构验证、方案展示以及后续的工程图纸输出。
