带外接线缆的电气控制盒结构设计

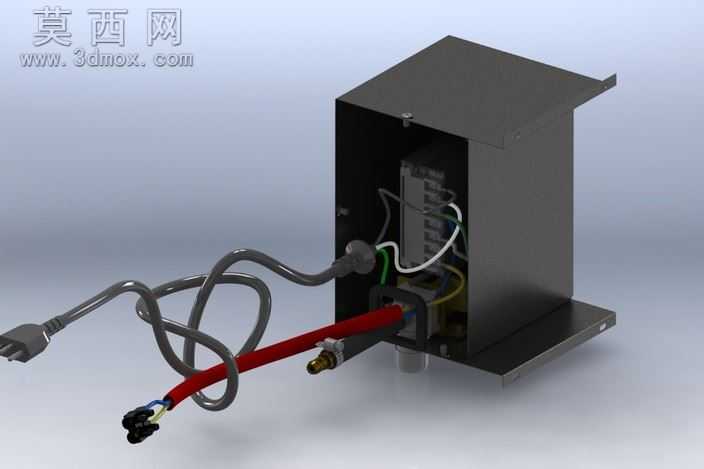

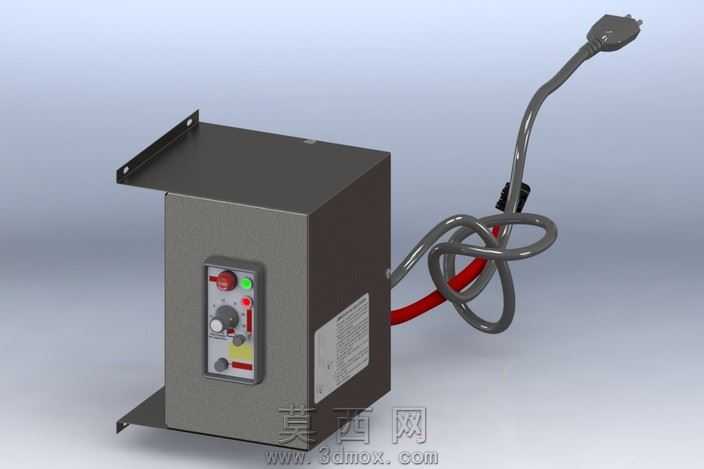

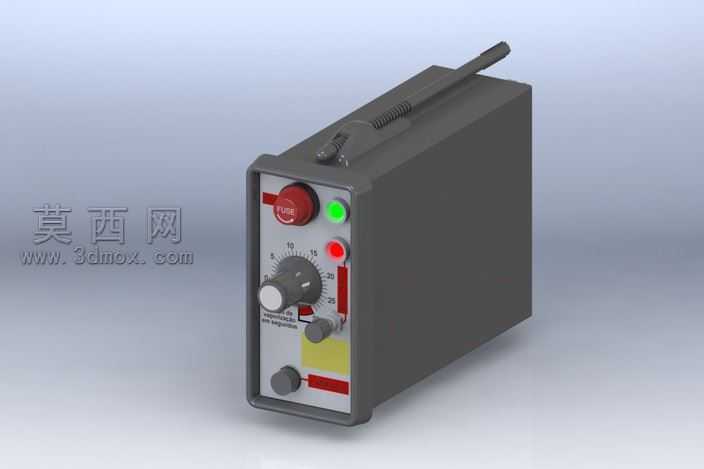

本作品为带外接线缆的电气控制盒三维建模设计，整体采用钣金壳体作为主体承载结构，建模过程中严格遵循钣金加工的工艺特性，对壳体的折弯边、安装固定翻边、边角接缝等细节做了精准还原，确保模型可直接对接生产加工的工艺要求。内部电气元件的排布遵循电气布线的安全规范，预留了充足的走线空间与元件散热间隙，各元件的安装位设置了对应的定位卡扣与固定孔位，保证元件装配后的稳固性。外接线缆部分区分了不同功能的线缆类型，包含电源输入线缆、信号传输线缆与气路连接管路，建模时还原了线缆的自然弯曲形态与外皮材质质感，线缆与壳体的连接处做了防水接头的结构设计，既可以固定线缆避免拉扯脱落，也能提升壳体接口处的防护等级。渲染阶段针对不同部件赋予了贴合实际的材质属性：钣金壳体采用哑光黑色金属烤漆材质，还原金属壳体的磨砂质感与轻微反光特性；线缆部分根据功能区分材质，灰色电源线为PVC软质塑胶材质，红色管路为耐油橡胶材质，内部接线根据相序区分了白、绿、黄等不同的绝缘皮色彩；内部电气元件采用工业塑料与金属端子的组合材质，端子部分做了金属镀镍的高反光质感处理，还原真实电气元件的视觉效果。设计思路上优先考虑产品的实用性与装配便捷性，壳体采用上下分体式结构，通过侧边的固定螺丝实现装配，后期维护时可快速拆卸壳体进行内部元件检修；线缆预留了足够的外接长度，适配不同安装场景的接线需求；内部布线做了理线结构的预留，避免线缆杂乱缠绕影响电气安全，整体模型结构完整，细节还原度高，可用于电气产品的结构验证、装配演示与方案展示使用。
