工业法兰安装式三相异步电动发动机结构

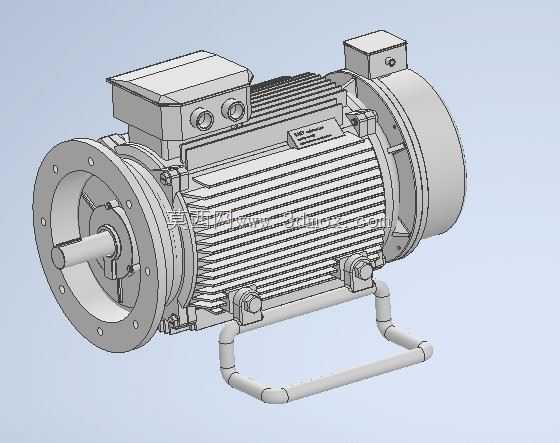

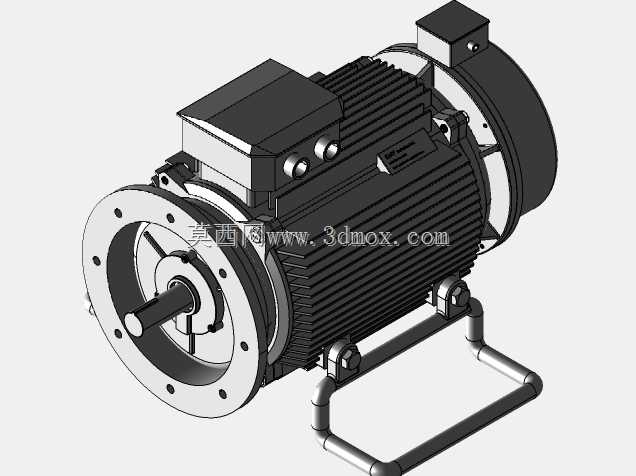

　　这款法兰安装式电动动力单元，在工业传动场景里的适配性非常广，从输送线辊筒驱动、小型风机配套，到机床辅助进给单元、自动化专机的动力输出端都能见到同结构产品的身影，区别于普通底脚安装电机，它的B5法兰安装形式不需要额外加工安装底座，直接通过端盖法兰止口与设备端的安装孔位配合定位，同轴度偏差控制难度更低，对于安装空间紧凑、需要动力端直接对接负载的设备来说，能省去不少安装调试的工作量。从结构设计来看，机壳采用的是轴向散热筋布局，筋条沿电机轴向均匀排布，配合后端自带的风叶与风罩结构，能在电机连续运转时把定子绕组产生的热量顺着筋条导流散出，避免长时间满负载运行时绕组温升超标。接线盒设置在机壳顶部靠前端的位置，盒体做了凸起的密封边结构，

　　配套的压紧式接线端子能适配不同线径的动力线缆进线，不管是侧面进线还是垂直进线都能通过调整接线盒安装方向适配，现场布线的灵活度更高。输出轴端采用的是标准圆柱形轴伸，带配套的键槽结构，能直接通过平键连接联轴器、带轮或者齿轮负载，轴伸根部的密封结构采用双唇口油封，能阻挡外部粉尘、切削液或者水汽进入轴承腔，延长前后端轴承的使用寿命。前端法兰的止口尺寸、安装孔的孔距都遵循通用工业电机的安装尺寸规范，和同机座号的标准电机安装边界完全兼容，设备做备件替换时不需要重新加工安装位，直接拆装就能完成更换。机壳底部的U型提手结构，是针对车间安装转运做的细节设计，不管是人工抬运还是用吊具勾挂，都能找到稳定的受力点，避免吊装时磕碰散热筋或者接线盒结构。

　　从安装边界来看，这款电机的轴向总长度控制得比较紧凑，法兰端的外径比机壳外径略大，安装时只需要预留出法兰对接的空间、后端风罩的通风间隙，以及接线盒开盖接线的操作空间即可，不需要在设备侧预留额外的底脚安装位置，对于布局紧凑的自动化生产线、小型加工专机来说，能有效节省设备内部的安装空间。在实际选型适配时，需要注意轴伸的负载径向力限制，直连联轴器的工况下基本不需要额外校核，要是通过带轮、链轮侧装驱动的话，需要核对轴伸的允许径向载荷，避免长时间过载导致轴弯曲或者轴承过早磨损。另外这款电机的吊环结构（如果配置的话）和底部提手的受力方向是经过设计的，吊装时不能直接勾挂风罩或者接线盒，避免受力变形影响部件的密封或者动平衡。

　　定子与转子的气隙均匀度是这类电机设计的核心控制点，端盖与机壳的配合止口采用H7/h6的公差配合，能保证前后端轴承室的同轴度，进而保证定转子气隙均匀，避免运转时出现扫膛、振动超标的问题。接线盒内部的接地端子位置做了防滑纹设计，接地线压接后不容易出现松动，符合工业电气设备的安全规范要求。机壳的散热筋高度经过优化，既保证了足够的散热面积，又不会因为筋条过高导致整体重量超标，同功率等级下比老式铸铁机壳电机的重量轻不少，对于移动类设备、需要频繁拆装的工况来说适配性更好。前后端轴承采用的是深沟球轴承配置，能同时承受径向力和少量轴向力，对于皮带传动这类有一定轴向窜动的工况也能适配，轴承室的润滑脂储油空间做了加大设计，正常工况下的润滑维护周期更长，能减少日常运维的工作量。
