GAMAK180M4三相异步电动机结构设计

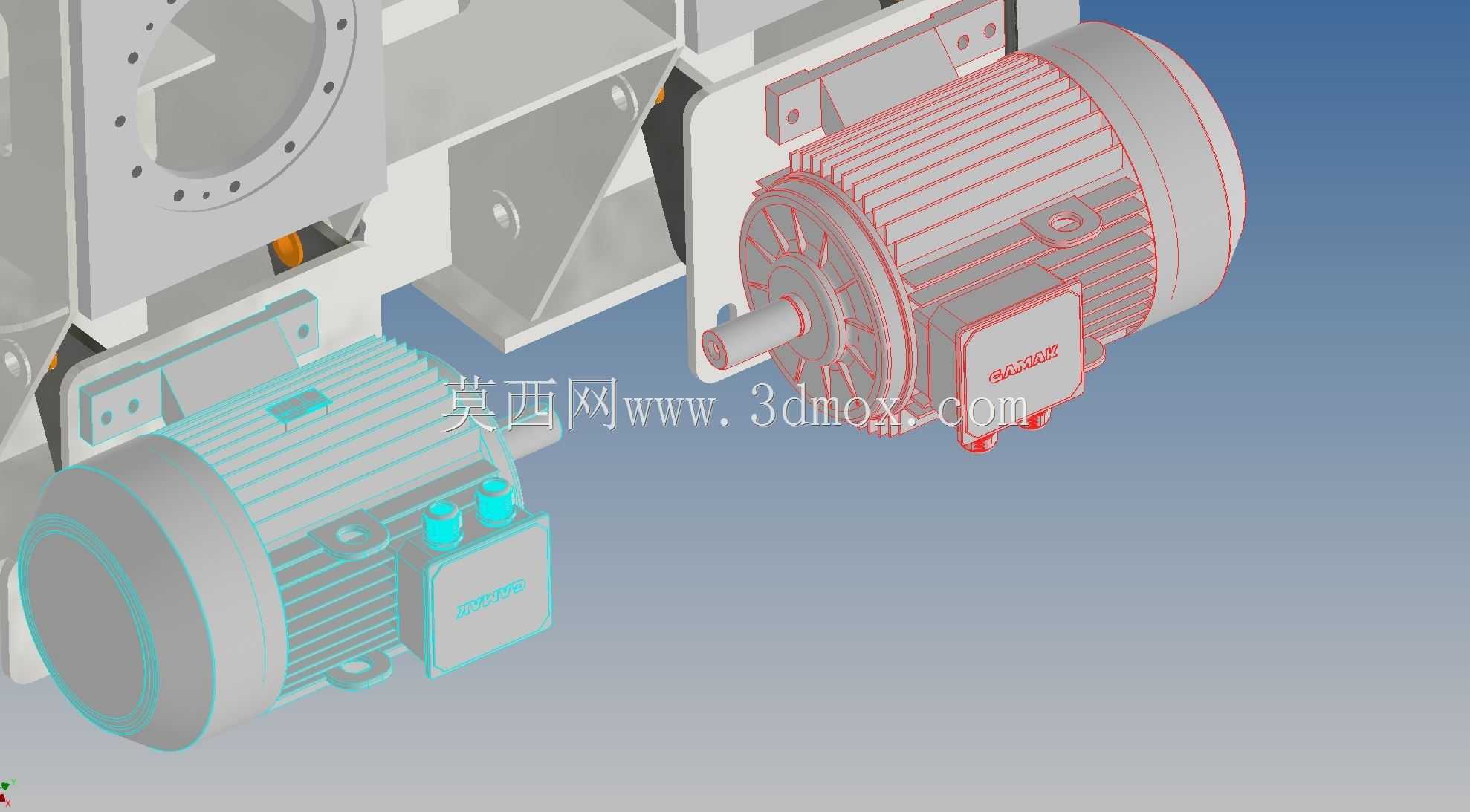

　　在工业传动系统的动力源选型环节，18.5kW功率段的四极异步电机一直是通用设备配套的核心选项，这款GAMAK系列180机座号电机的三维结构，完整还原了量产机型的所有装配细节，从机座的散热筋排布到接线盒的安装方位，再到输出轴的键槽尺寸、端盖的止口配合公差，都按照实际工业产品的设计规范做了1:1复刻。做设备布局设计的时候，很多工程师容易忽略电机的安装边界尺寸，导致后期现场装配出现干涉，这个模型把底脚安装孔的孔距、轴伸长度、接线盒的突出高度、吊环的安装位置都做了精准还原，不管是做带传动的设备布局，还是做联轴器直连的传动链设计，都能直接调取模型做干涉检查，不用再反复核对纸质样本的尺寸参数。

　　从实际应用场景来看，这款1500转额定转速的电机适配性极强，配套输送设备时，可以通过减速箱驱动辊道、皮带线完成物料转运，负载特性匹配恒转矩工况的运行需求；配套风机、水泵类负载时，四极电机的转速刚好适配多数通用流体设备的额定工作点，不用额外做复杂的变速传动结构；在机床、木工机械、食品加工设备的动力配套中，这个功率段的电机既能满足重载切削、主传动的扭矩输出要求，又不会因为功率冗余过大造成采购成本和运行能耗的浪费。

　　模型的结构设计完全遵循工业电机的成熟设计逻辑，机座部分采用铸铁件的典型结构，外圆周均匀分布的轴向散热筋，既可以增加壳体的散热面积，保证电机在额定负载下的温升控制在绝缘等级允许范围内，又能提升机座的结构刚性，减少电机运行时的电磁振动和机械共振。端盖部分的轴承室结构做了精准建模，包含轴承安装位、油封槽、端盖止口的配合尺寸，还原了深沟球轴承在中小型异步电机上的典型安装方式，输出轴的轴伸端按照标准做了平键键槽建模，轴肩的定位尺寸、轴承挡圈的安装槽都有体现，方便设计人员直接配套联轴器、带轮、链轮等传动零件做匹配设计。

　　接线盒的设计位置在机座侧上方，符合多数工业现场的接线操作习惯，盒体的密封结构、进线口的格兰头安装位、内部的接线端子排布都做了还原，在做设备整体布线设计时，可以直接根据接线盒的位置规划线缆走向，预留足够的接线操作空间，避免出现线缆弯折半径不足、接线操作空间不够的问题。电机的风罩、风叶结构也完整建模，风罩的通风孔排布、风叶的角度都按照实际产品的散热需求设计，在做设备的通风散热仿真时，也能直接调取模型分析电机周边的流场分布，避免因为周边设备遮挡风罩进风口造成电机过热。

　　安装尺寸方面，180机座号的底脚安装孔距符合IEC标准的尺寸规范，轴伸直径、键槽宽度都对应标准系列的尺寸要求，不管是替换现有设备上的同规格电机，还是做新设备的传动设计，都能保证安装尺寸的互换性，不用额外做安装底座的适配修改。模型的装配层级清晰，机座、定子、转子、端盖、轴承、风叶、风罩、接线盒都做了独立的零件建模，在做教学演示、结构拆解分析时，可以直接拆分装配体，展示电机内部的结构组成，帮助新人设计人员理解异步电机的装配关系和工作原理。

　　很多设计人员在做三维布局时，习惯用简化的电机方块代替真实模型，往往会忽略接线盒、吊环、风罩这些突出部件的尺寸，导致后期生产装配时出现干涉，比如接线盒离设备机架太近没法开盖接线，风罩被其他部件挡住影响通风，吊环位置被挡住没法吊装，这个完整的模型就能完全规避这些问题，所有外部轮廓的尺寸都和真实产品一致，直接调入装配体就能完成精准的布局设计，减少后期的设计变更。另外，模型的细节处理也兼顾了工程实际需求，比如底脚的安装沉孔、吊环的螺纹孔、接地端子的位置、铭牌的安装区域都有体现，完全满足生产级的设计使用要求，不是那种只做外形的简化示意模型。
