创意双显示机动车车速表结构设计

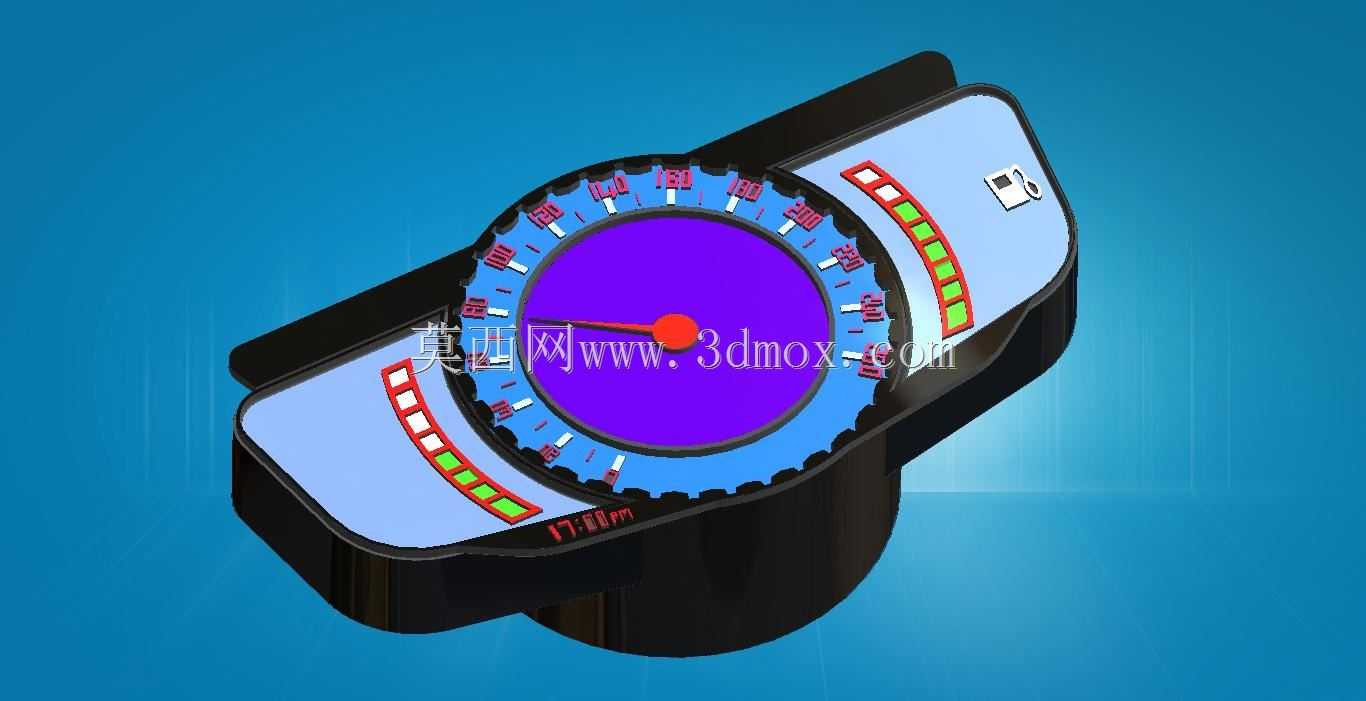

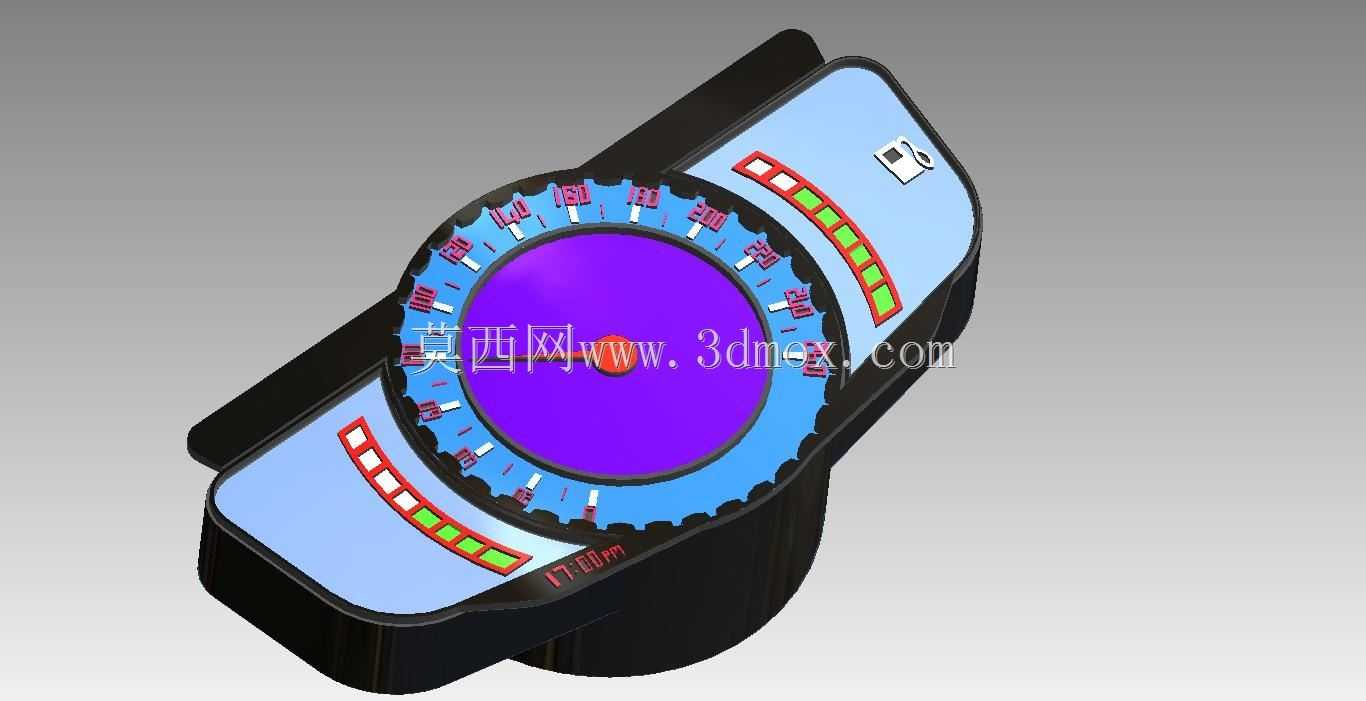

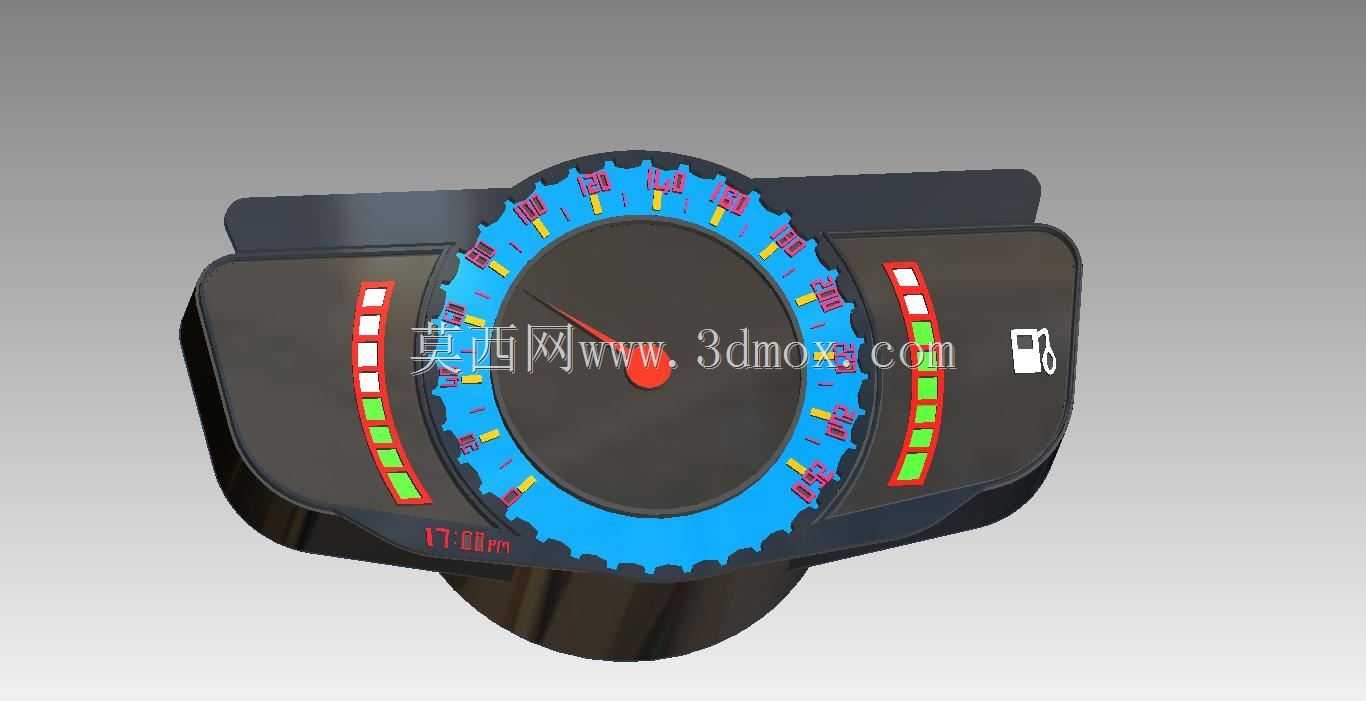

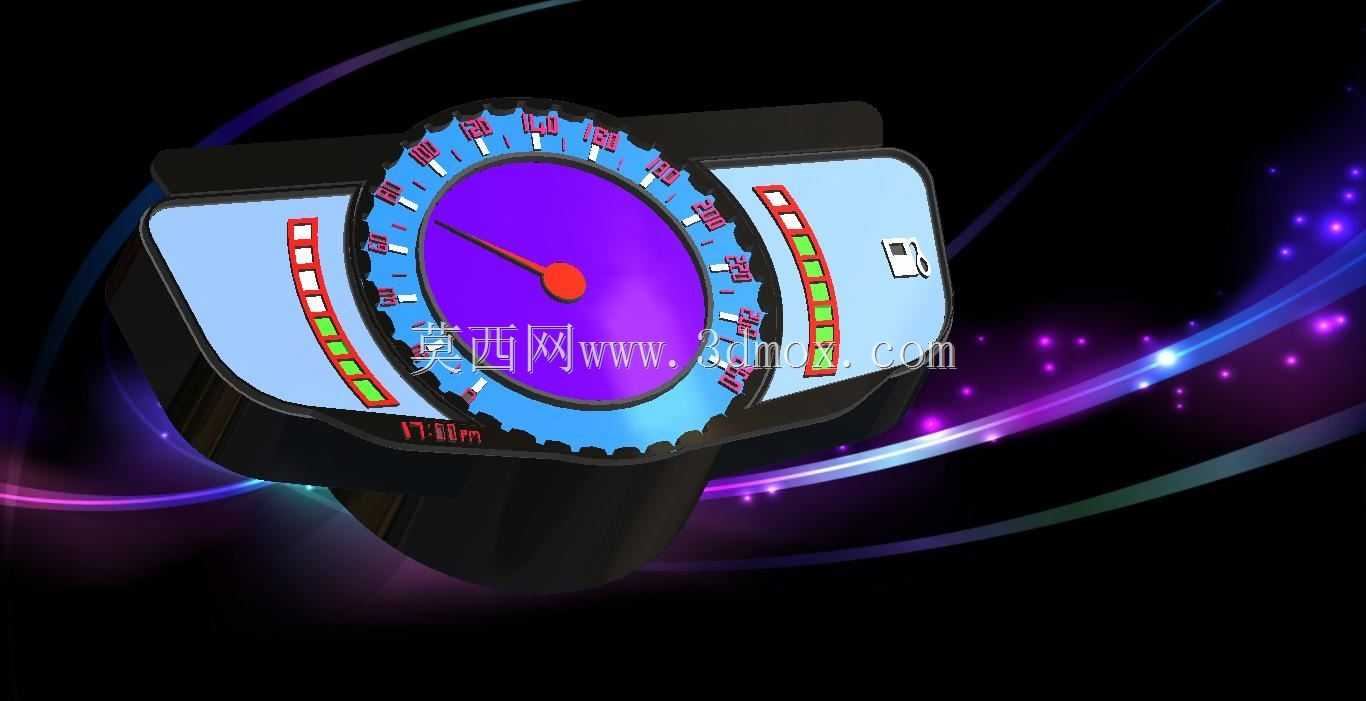

　　这款车速表的设计最初是面向小型改装代步车、低速电动四轮车的配套需求做的方案，区别于传统单圆盘指针式仪表，在布局上做了双侧辅助显示的拓展，核心的速度指示依然保留指针式结构，毕竟多数驾驶员对指针式速度反馈的读取习惯已经形成，扫过表盘的视觉捕捉效率比纯数字跳变更适合行驶过程中快速瞟读。主表盘采用大直径圆形布局，刻度沿圆周均匀排布，从0到最高量程的刻度做了颜色区分，低速区间用冷色标识，高速区间用红色刻度做警示，指针根部做了配重结构设计，避免车辆行驶过程中颠簸导致指针抖动，影响读数准确性。主表盘两侧的副显示区域采用分段式LED灯条结构，左侧灯条对应剩余电量显示，每一格灯条对应固定的电量区间，满电状态下全段绿灯点亮，

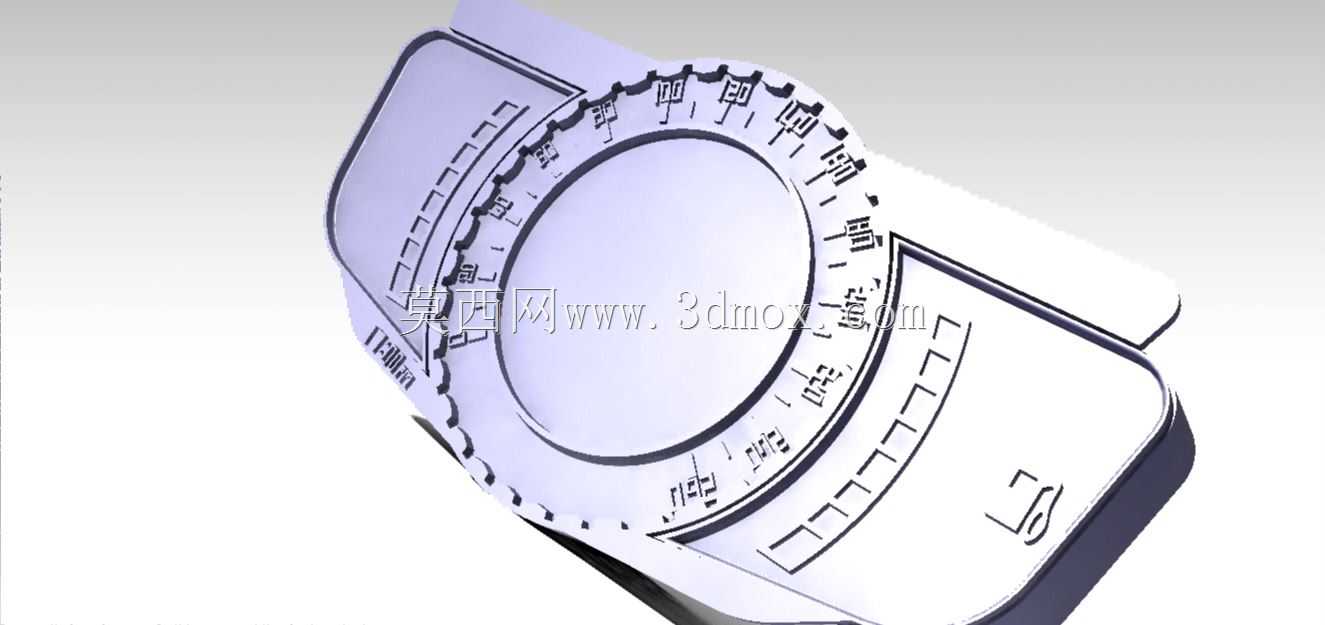

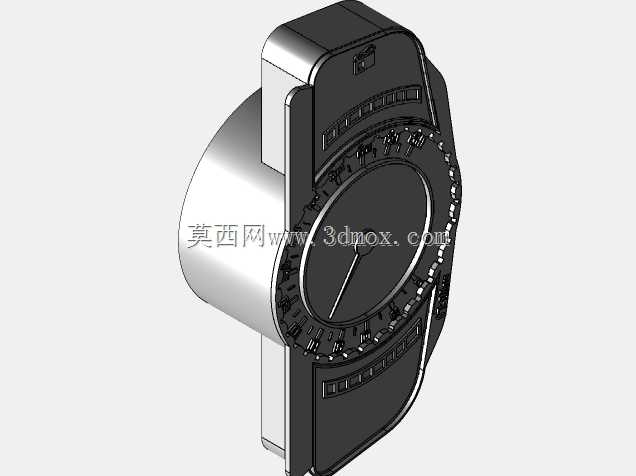

　　随着电量降低逐步从下往上熄灭，低电量区间切换为红灯提醒；右侧灯条对应转速区间显示，同样采用分段点亮逻辑，怠速区间为绿灯，高转速区间切换为红灯，提醒驾驶员及时换挡避免动力过载。整个表壳采用半包式流线造型，外壳边缘做了圆弧过渡，没有尖锐棱角，安装时可以直接嵌入仪表台预留的安装位，背部预留接线插接口，对应车速信号输入、电源输入、灯光信号输入的针脚做了防呆设计，避免安装时插错针脚导致仪表烧毁。设计时考虑到不同车型仪表台的安装深度差异，表体的整体厚度控制在65mm以内，安装法兰边的宽度预留15mm，固定孔位采用通用的跨距设计，可以适配多数老款代步车、改装电动车的原有仪表安装位，不需要额外对仪表台做切割改造。表盘的背光采用均匀漫反射结构，

　　避免夜间行驶时局部亮度过高产生眩光，影响驾驶员视线，指针的背光做了高亮处理，即使在强光直射的环境下，也能清晰分辨指针位置。主表盘下方预留了小尺寸数字显示窗口，可以显示累计行驶里程，通过侧边的复位按键可以切换小计里程与总里程显示，按键做了防水防尘处理，避免日常使用中灰尘、溅水进入表体内部导致按键失灵。在结构强度设计上，表壳采用ABS工程塑料注塑成型，表面做了磨砂哑光处理，避免阳光照射时产生反光，内部的电路板做了三防漆涂覆，可以适应-30℃到80℃的工作环境，满足不同地区的车载使用环境要求。安装时的接线逻辑也做了简化，电源正负极、车速信号输入、灯光信号输入的线序采用行业通用配色，维修更换时不需要额外对照复杂的接线图，

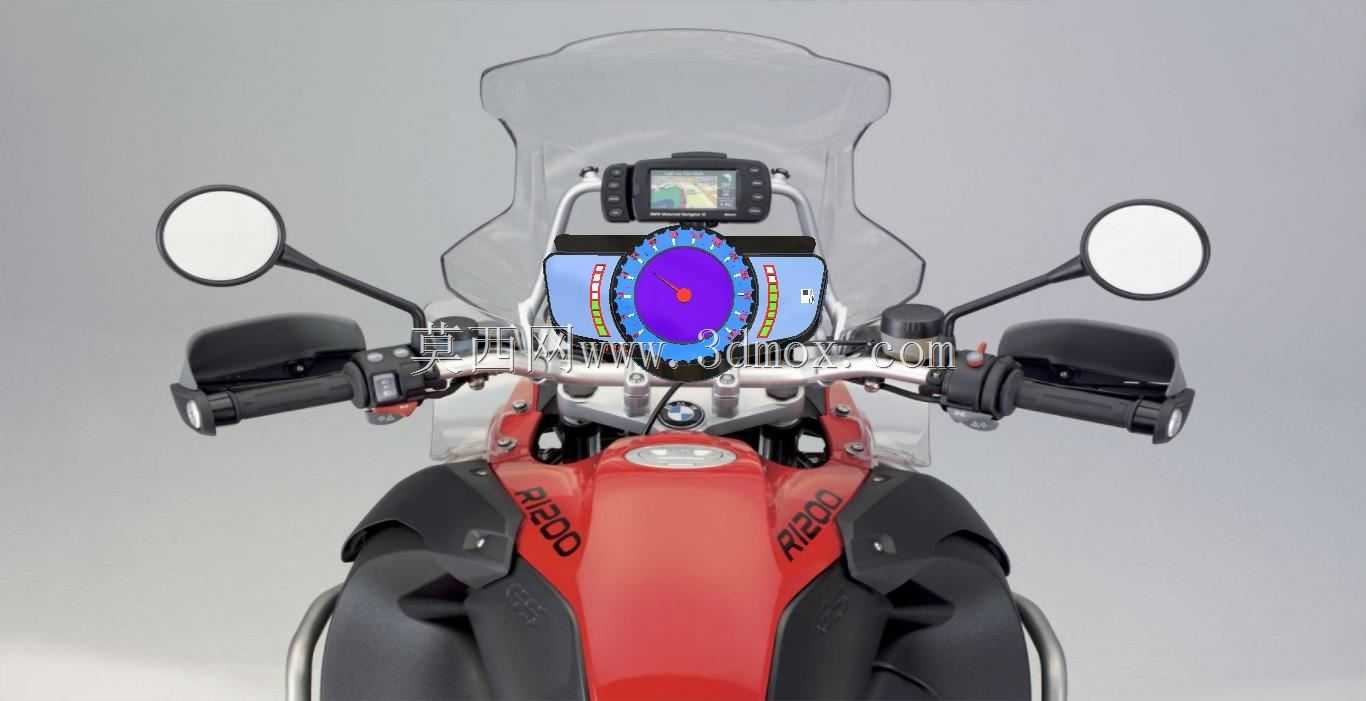

　　普通维修人员即可完成更换作业。考虑到改装市场的需求，整个仪表的固定方式除了嵌入式安装，也预留了支架安装的螺孔，可以通过通用支架固定在没有预留仪表位的改装车型上，适配性更强。在显示逻辑的调校上，指针的响应速度做了阻尼优化，不会因为车速信号的微小波动出现指针频繁跳动，同时也不会因为阻尼过大导致速度显示滞后，保证显示的速度与实际车速的误差控制在国标要求的范围内。双侧的灯条显示采用与主表盘同步的背光亮度调节逻辑，夜间开启行车灯时，整个仪表的背光亮度自动降低30%，避免夜间行驶时仪表亮度过高造成视觉疲劳。
