乘用车配套双辐条轮毂带橡胶轮胎组件

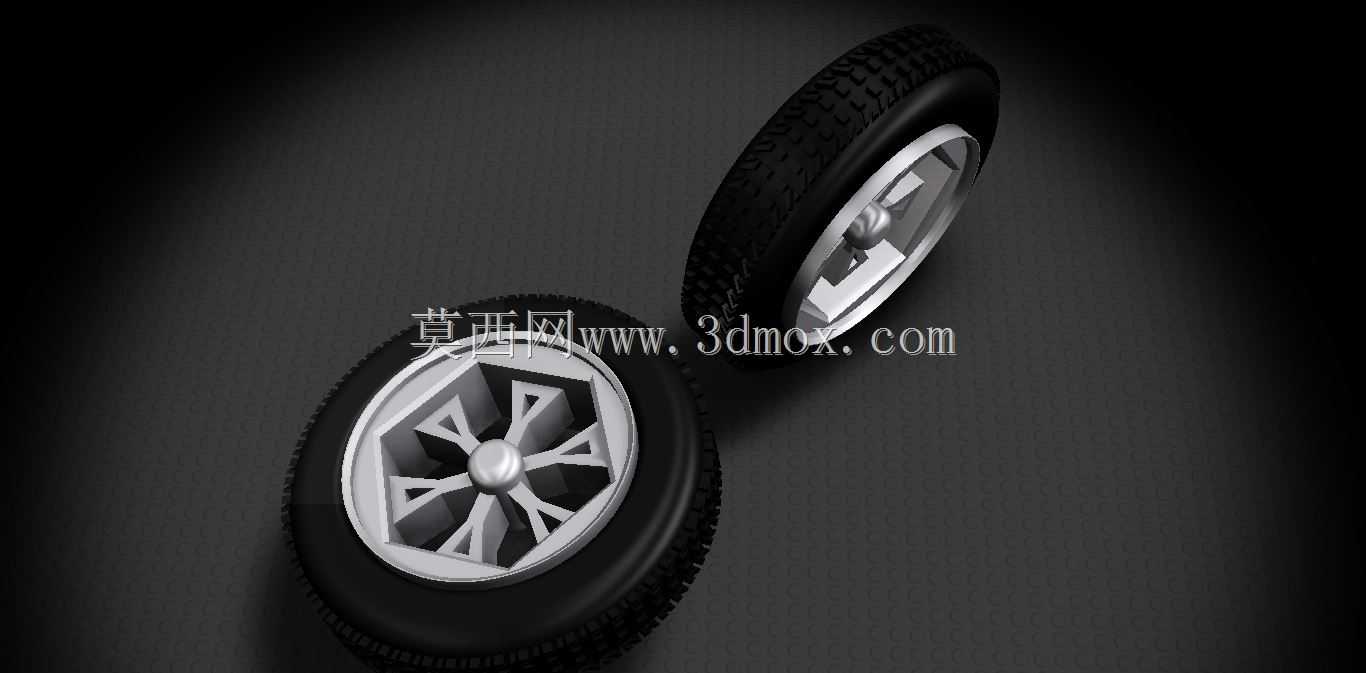

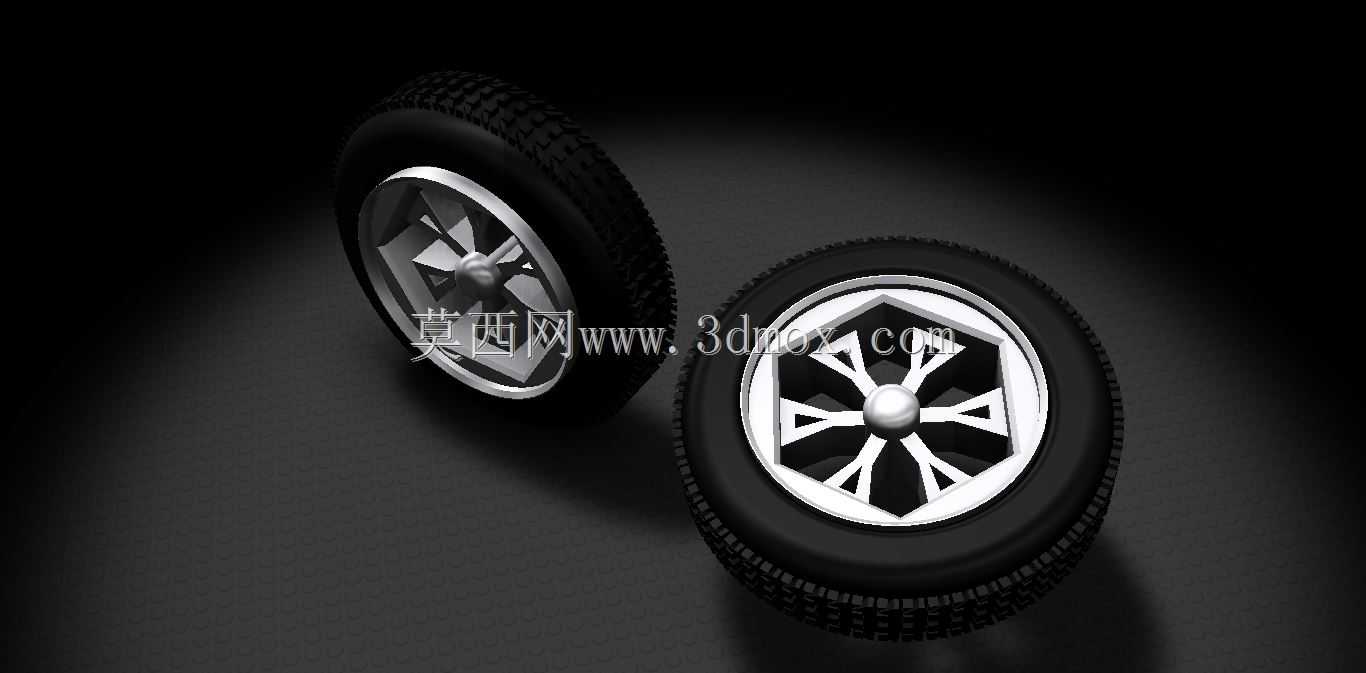

　　这套车轮组件主要面向小型乘用车辆的行走系统配套使用，日常可覆盖家用代步车、小型改装概念车、低速电动乘用车的行走端装配需求，在整车结构中承担承载车身重量、传递驱动与制动力矩、缓冲路面冲击的核心作用。设计过程中优先拆分了橡胶胎体与金属轮毂两个独立子部件，胎体部分采用常规乘用轮胎的曲面轮廓，胎面预留了连续的块状防滑花纹结构，花纹沟槽深度按照常规民用轮胎的排水、抓地需求设置，胎侧做了圆弧过渡处理，避免转向过程中与轮拱内衬发生剐蹭，胎圈位置做了加厚的刚性结构，保证充气后能与轮辋紧密贴合，不会在高速转动时出现脱圈风险。轮毂部分采用了对称式双辐条造型，辐条从中心轮毂盖位置向外放射延伸，每根辐条做了等宽的切面处理，既保证了视觉上的运动感，

　　也在结构上平衡了各个方向的受力强度，中心安装位设置了凸起的轴头固定座，周围预留了均匀分布的螺栓安装孔位，可匹配常规四孔或五孔的乘用车转向节安装接口，轮辋边缘做了翻边压合结构，刚好卡住轮胎的胎圈位置，装配时无需额外定制密封件，依靠胎圈自身的弹性形变即可完成密封。从安装边界来看，整套组件的外径适配14-16寸常规轮拱空间，轮毂偏距按照家用前驱车的常见参数设置，安装后轮胎外侧不会超出翼子板边界，内侧与减震器、下摆臂之间预留了足够的跳动间隙，车辆满载过颠簸路面时，轮胎上下跳动行程内不会与周边底盘部件发生运动干涉。建模过程中对胎面花纹做了阵列化处理，每块花纹块的边角都做了微小的圆角过渡，既还原了真实轮胎的制造工艺特征，

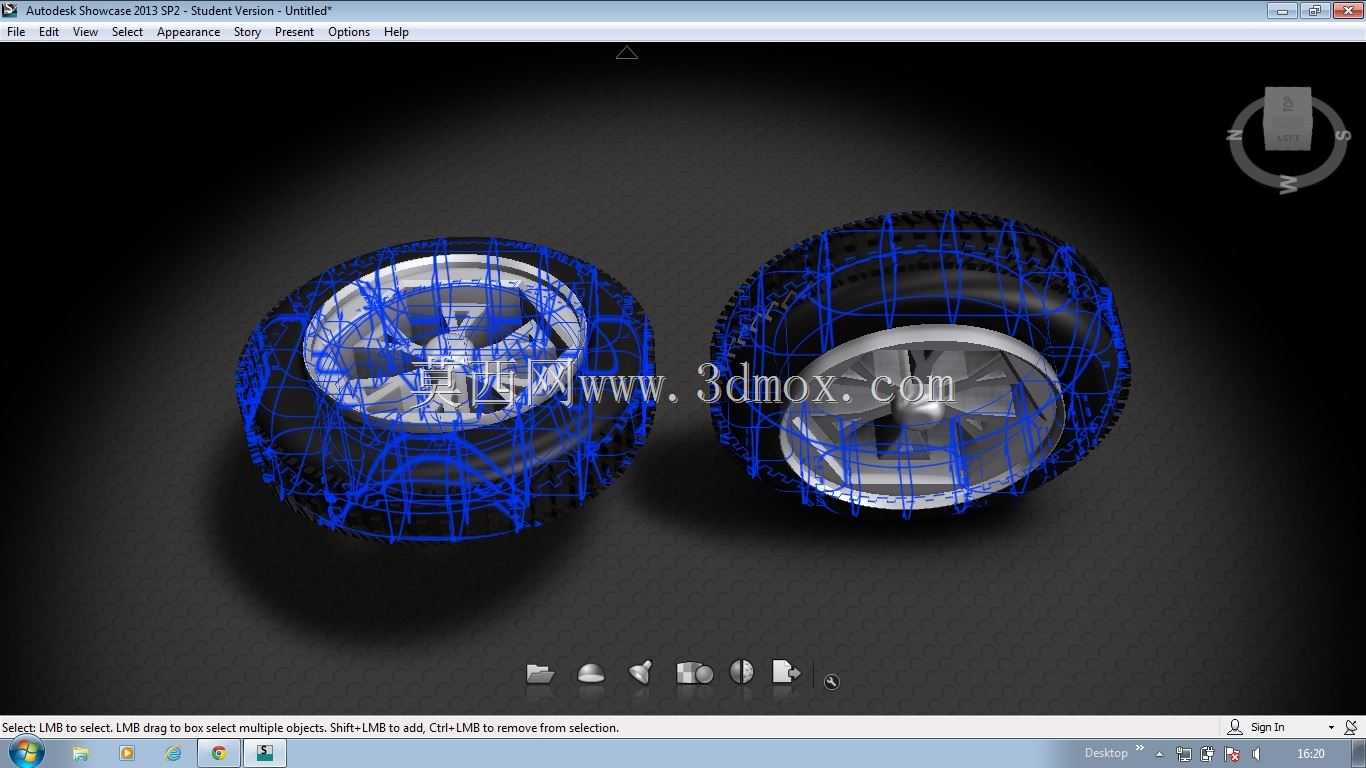

　　也避免了3D打印或后续结构仿真时出现应力集中的锐角结构，轮毂的辐条背面做了适度的掏空处理，在保证结构强度满足常规行驶载荷的前提下，尽可能降低了轮毂自身的转动惯量，提升车辆起步、制动时的响应效率。实际应用场景中，这套组件既可以用于整车概念设计阶段的装配干涉校验，也可以用于改装轮毂的外观效果验证，还能作为行走系统教学演示的具象化模型，帮助结构设计新人理解车轮与周边底盘部件的匹配逻辑，建模时所有配合面都做了公差预留，轮胎与轮辋的配合面按照过盈0.2mm的常规装配参数设置，模拟真实轮胎压装到轮辋上的装配状态，中心轴孔的尺寸按照常规乘用车的轴头直径设置，可直接适配多数同规格的转向节、后桥半轴的安装接口，不需要额外做尺寸调整就能完成虚拟装配。
