三轴嵌套式金属指尖陀螺结构设计

　　这款三轴嵌套式旋转构件的设计初衷，是为了验证多环同轴旋转结构的动平衡调校逻辑，同时探索精密小尺寸旋转构件在日常把玩场景下的结构可靠性。从实际应用场景来看，这类多环嵌套旋转结构除了作为指尖把玩的解压构件外，其核心的同轴多环独立旋转设计逻辑，还可以延伸应用到小型装饰摆件的动态结构、精密仪器的阻尼缓冲演示组件、文创产品的动态交互结构中，甚至可以为小型云台的多轴嵌套限位结构提供结构参考。

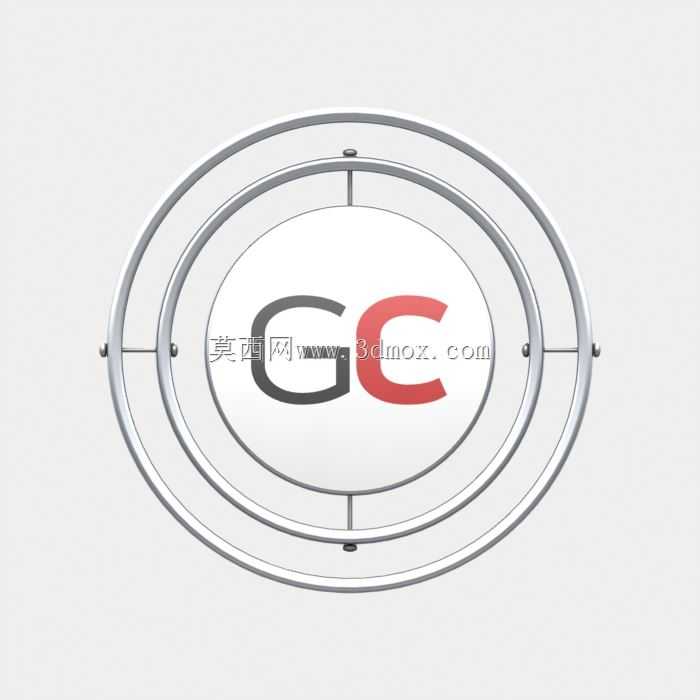

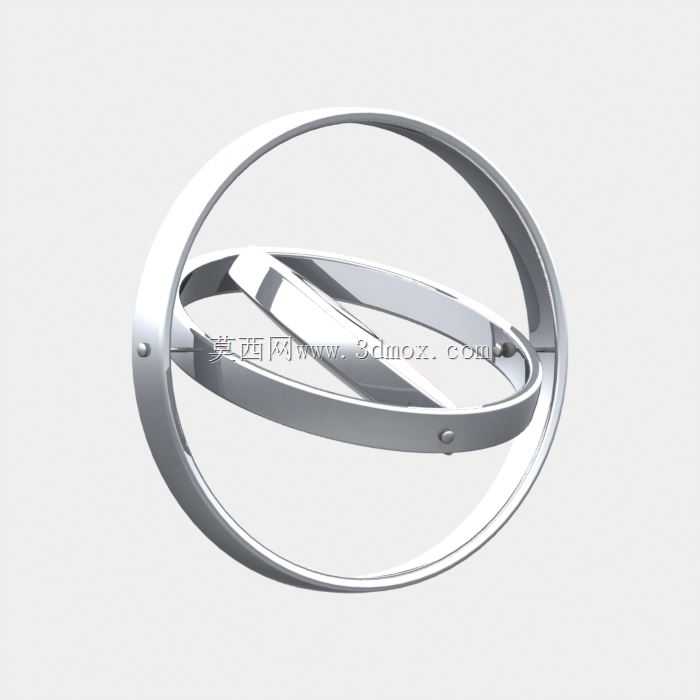

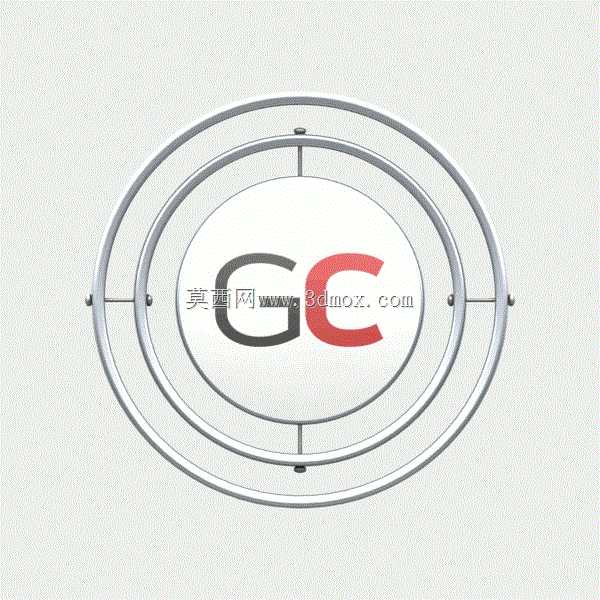

　　从功能特性来看，该结构采用三层同心金属环嵌套设计，最内层为中心承载基座，中间环与最外层环分别通过径向对称布置的微型销轴与相邻环体连接，每一层环体都可以绕对应销轴独立旋转，三层环的旋转轴两两垂直，最终实现中心基座在任意姿态下都能保持相对水平的自稳效果，旋转过程中各环体之间的间隙控制在0.1mm以内，既保证旋转时无卡滞，也避免间隙过大导致的晃动异响。销轴与环体的连接采用过盈配合设计，销轴端部做圆弧倒角处理，避免装配时刮伤环体表面，同时在销轴与环体的接触位置预留了微小的储油槽，可以填充微量润滑脂，降低长期旋转带来的磨损，提升结构使用寿命。

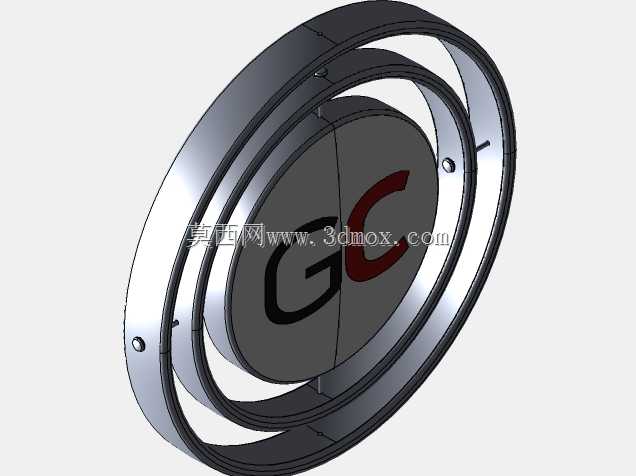

　　设计过程中首先确定的是整体的尺寸边界，整个构件的最大外圆直径控制在70mm，最外层环的截面直径为3mm，中间环截面直径2.5mm，最内层基座的直径为30mm，整体厚度控制在8mm以内，这个尺寸刚好适合单手握持，用手指拨动即可实现长时间旋转。尺寸确定后首先进行的是动平衡校核，每一层环体的质量分布都做了对称处理，环体上的销轴安装孔位置严格按照90°均分布置，确保每一组对侧的销轴孔同轴度误差控制在0.02mm以内，避免旋转时出现偏心抖动。建模过程中先绘制最外层环的草图，通过旋转凸台生成基础环体，再在环体的径向对称位置切除销轴安装孔，之后依次完成中间环、内层基座的建模，每一层环体的旋转轴都做了垂直约束，确保三层环的旋转轴两两正交，装配时先将内层基座与中间环通过销轴连接，校验中间环旋转无卡滞后，再将中间环组件与最外层环通过销轴连接，整体装配完成后进行干涉检查，确保各环体在全角度旋转过程中不会出现碰撞干涉。

　　从安装边界来看，该结构不需要额外的固定基座，本身通过三层环的嵌套连接形成自支撑结构，最外层环作为握持部位，表面做了细微的滚花纹理处理，提升手指握持时的摩擦力，避免旋转过程中打滑。内层基座的平面可以预留定制化的标识蚀刻区域，满足不同场景下的个性化标识需求，同时内层基座的背面可以加装微小的配重块，进一步调整整体的重心位置，提升旋转时的稳定性。在实际的结构验证中，这类多环嵌套结构的旋转顺畅度核心在于销轴的配合公差，过盈量太大会导致旋转阻尼过大，旋转时间短，过盈量太小则会导致环体松动，旋转时出现晃动，经过反复调校，销轴与环体孔的过盈量控制在0.01mm时，既能保证连接牢固，又能实现最小的旋转阻尼，单次拨动后的旋转时长可以达到2分钟以上。另外，环体的材质选择上采用密度均匀的金属材质，既保证足够的配重提升旋转惯性，也能避免长期使用出现结构变形，各环体的边缘都做了R0.5的圆角处理，握持时不会划伤手指，把玩的安全性得到保障。这类结构的设计逻辑也可以拓展到更多尺寸的同类产品中，放大尺寸后可以作为桌面动态摆件，缩小尺寸后可以作为饰品的吊坠结构，只需要对应调整各环的截面尺寸和销轴的配合参数即可适配不同的使用需求。
